آلة فحص كود العلب توقف العيوب قبل التغليف
في إنتاج علب المشروبات، يمكن أن يؤدي عيب صغير في الترميز النفاث إلى مشكلة كبيرة في التتبع. يجب أن تظل رموز التاريخ ورموز المصنع وعلامات مكافحة التزييف وغيرها من معلومات الترميز السفلي قابلة للقراءة وصحيحة مع استمرار الخط في العمل بسرعة عالية.آلة فحص رموز العلبتساعد في استبدال الفحص اليدوي المحدود بالفحص المضمن، مما يسمح بتحديد العلب المعيبة ورفضها قبل انتقالها إلى التعبئة النهائية.
لماذا يهم الفحص المضمن للرموز

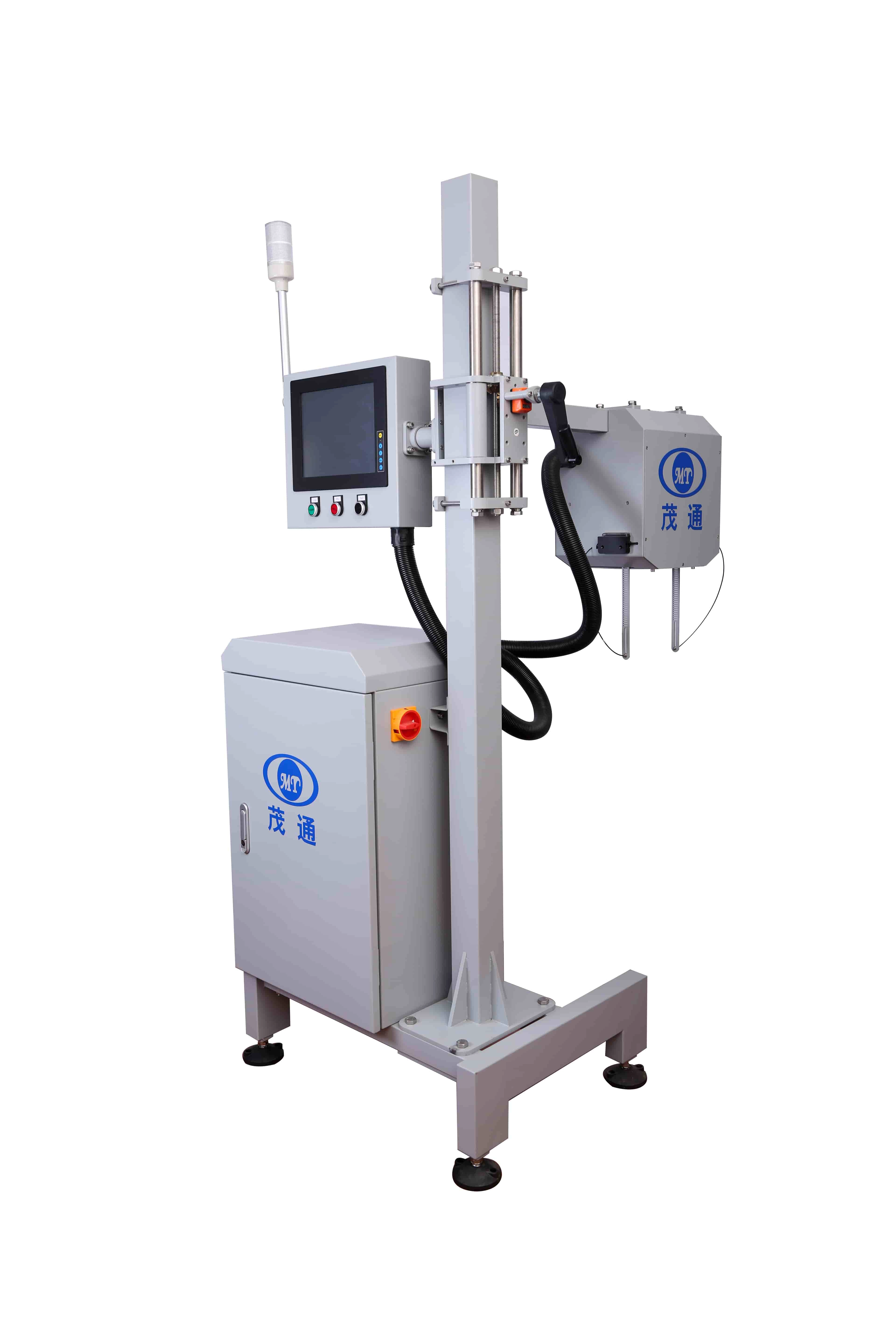

يعتمد الفحص اليدوي على انتباه المشغل وتكرار أخذ العينات. على خطوط المشروبات السريعة، قد يفوت هذا الأسلوب مشكلات عرضية مثل الطباعة المفقودة، الأحرف غير الواضحة، التواريخ الخاطئة، انزياح الموضع، الطباعة المكررة، أو العلب المقلوبة. تم تصميم آلة فحص رموز العلب للفحص عبر الإنترنت للطباعة النافثة للحبر على قيعان العلب، حيث تقوم تلقائيًا بتحديد ورفض العلب ذات الرموز السفلية المعيبة أو المفقودة.
عادةً ما يتم تركيب الآلة بعد الطابعة النافثة للحبر مباشرةً. يتيح هذا الموقع للنظام فحص الرمز فور طباعته، قبل دخول المنتجات المعيبة إلى مراحل الإنتاج اللاحقة. بالنسبة لفرق الجودة، يدعم ذلك إمكانية تتبع أقوى، وتحققًا أكثر اتساقًا من الرموز، وأساسًا أوضح للتحكم في الإنتاج.
التطبيقات الرئيسية في خطوط علب المشروبات
آلة فحص رموز العلب تستخدم على نطاق واسع في خطوط إنتاج علب المشروبات لفحص الطبعات النافثة للحبر على مختلف العلب ورفض المنتجات غير المطابقة تلقائيًا. تركز على فحص الرمز السفلي، بما في ذلك رموز التاريخ والبيانات الثابتة مثل رموز المصنع والعلامات المؤهلة ورموز مكافحة التزييف.
يتضمن تدفق الفحص النموذجي ما يلي:
•تطبق طابعة النفث الحبري الرمز على قاع العلبة.
•يكتشف مستشعر تحديد المواقع العلبة المارة.
•تلتقط كاميرا رقمية جيجابت إيثرنت صورة الرمز من الأعلى.
•يحلل برنامج معالجة الصور الرمز الملتقط.
•تعرض واجهة المستخدم البشرية نتيجة الفحص.
•ترسل وحدة التحكم إشارة لرفض العلب المعيبة.
تدعم هذه العملية الإنتاج المستمر دون تلامس مع جسم العلبة، مما يساعد على تجنب تلف المنتج مع الحفاظ على أداء فحص مستقر.
الميزات التقنية التي تدعم ضمان الجودة المستقر
آلة فحص رموز العلب مصممة لبيئات الإنتاج عالية السرعة حيث تكون قابلية التكرار مهمة. تصل قدرتها على الفحص إلى 72,000 علبة في الساعة، وبرنامج الكشف المطور ذاتيًا يدعم المعالجة السريعة حتى 1,200 علبة في الدقيقة. العد المتزامن القائم على المشفر يساعد في الحفاظ على دقة الرفض حتى عند تغير سرعة الخط أو توقفه.
تشمل الميزات التقنية الرئيسية:
•فحص خطي غير تلامسي لمنع تلف العلب.
•تغطية فحص شاملة بزاوية 360 درجة لتقليل النقاط العمياء.
•تدريب سريع على أنماط الرموز لتنسيقات الترميز المختلفة.
•التحكم في الوصول إلى واجهة الإنسان والآلة متعدد المستويات لإدارة عملية عملية.
•تخزين تلقائي لصور العيوب، منظم حسب التاريخ مع فترات احتفاظ قابلة للتعديل.
•تكييف هواء صناعي للاستقرار أثناء التشغيل المطول في البيئات ذات درجات الحرارة العالية.
•وظائف الرفض المستمر والإيقاف التلقائي لضمان جودة إضافية.
•قدرة الوصول عن بُعد على مدار الساعة طوال أيام الأسبوع للمراقبة والتحكم.
يمكن لبرنامج الفحص تصفية التداخل من شعارات قاع العلبة أو الخدوش، مما يساعد في تقليل الرفض الخاطئ أثناء الإنتاج العادي.
الفحص اليدوي مقارنة بالفحص الآلي
| الجانب | الفحص اليدوي | آلة فحص رموز العلب |
|---|---|---|
| طريقة الفحص | الفحص القائم على العينات | الفحص المضمن لكل علبة |
| الاتساق | يعتمد على حكم المشغل | مستقر وقابل للتكرار |
| ملاءمة سرعة الإنتاج | محدود على الخطوط عالية السرعة | حتى 72,000 علبة في الساعة |
| الطلب على العمالة | مشاركة يدوية أعلى | يقلل من متطلبات الأفراد |
| معالجة العيوب | متأخر أو يعتمد على العينات | الرفض التلقائي عبر الإنترنت |
| دعم البيانات | سجلات محدودة | يمكن تخزين صور العيوب |
بالنسبة للمصنعين، لا تقتصر القيمة العملية على اكتشاف عيوب الطباعة المرئية فحسب. بل يعمل النظام أيضًا على تقليل تكاليف العمالة والإنتاج، وتحسين كفاءة الإنتاج وجودة المنتج، وتوفير نتائج اختبار تتوافق مع المعايير الفنية ذات الصلة لدى المصنع.
دقة الكشف ومقاييس الجودة
تعكس بيانات الفحص التالية أداء الجهاز في كشف طباعة الحبر النفاث على قيعان العلب.
| البند التفتيش | حالة الاختبار | معدل الرفض | معدل الرفض الخاطئ |
|---|---|---|---|
| فحص طباعة الحبر النفاث | العنصر الكلي | — | .030.03% |
| عدم وجود طباعة حبر نفاث | طباعة الغطاء، طباعة مفقودة، علبة مقلوبة | >99.99% | — |
| طباعة حبر نفاث مفقودة | فقدان حرف واحد بنسبة تزيد عن 20% | >99.8% | — |
| طباعة نافثة للحبر غير واضحة | لا يمكن التعرف على الأحرف بالعين البشرية | >99.93% | — |
| طباعة نافثة للحبر غير صحيحة | تاريخ خاطئ، رمز المصنع، رمز الأمان، أو تشوه | >99.99% | — |
| إزاحة الموضع | خارج منطقة التمدد | >99.99% | — |
| طباعة نافثة للحبر مكررة | رموز متعددة في منطقة الرموز | >99.99% | — |
بالنسبة لعنصر الاختبار "بدون ترميز"، فإن معدل الرفض الذي يتجاوز 99.99% يعني، من الناحية النظرية للاختبار، أنه لا يمكن أن يفشل أكثر من علبة واحدة من كل 10,000 علبة تم اختبارها في الرفض. تُجرى هذه الاختبارات في الوقت الفعلي لكل علبة.
كيف يعمل مبدأ الكشف
تقوم آلة فحص رموز العلب بتنسيق الاستشعار والتصوير وتحليل البرامج والتحكم في الرفض. عندما تصل العلبة إلى مستشعر التموضع، يسجل وحدة التحكم رقم تعريفها وإشارة المشفر. ثم يقوم المستشعر بتشغيل الكاميرا لالتقاط صورة الترميز الحالية. بعد معالجة الصورة، يتم إرسال النتيجة إلى واجهة الإنسان والآلة ووحدة التحكم. إذا كانت العلبة غير مطابقة للمواصفات، يقوم جهاز الرفض بإزالة المنتج المقابل في الموضع الصحيح.
هذا التسلسل مفيد بشكل خاص في الخطوط التي قد تحدث فيها تغييرات في السرعة أو توقفات أو انقطاعات قصيرة. يساعد التزامن القائم على المشفر في ضمان بقاء إجراء الرفض متطابقًا مع العلبة الصحيحة.
الأسئلة الشائعة
أين يجب تركيب آلة فحص رموز العلب؟
عادةً ما يتم تركيبها بعد طابعة الحبر النفاث مباشرةً بحيث يمكن اكتشاف عيوب الترميز فورًا بعد الطباعة.
ما هي العيوب التي يمكن للآلة اكتشافها؟
يمكنه اكتشاف الرموز المفقودة، والطباعة المغطاة، والعلب المقلوبة، والطباعة الضبابية، والتواريخ أو رموز المصنع غير الصحيحة، والأحرف المفقودة، والإزاحات الموضعية، والطباعة المكررة.
هل يقوم النظام بفحص كل علبة؟
نعم. الآلة مصممة للفحص عبر الإنترنت في خطوط إنتاج العلب عالية السرعة وتجري اختبارًا فوريًا لكل علبة.
ما مدى سرعة تشغيلها؟
قدرة الفحص المذكورة تصل إلى 72,000 علبة في الساعة, مع معالجة برمجية تصل إلى 1,200 علبة في الدقيقة.
كيف تدعم إمكانية التتبع؟
تتحقق من معلومات الرمز السفلي مثل رموز التاريخ والبيانات الثابتة ورموز مكافحة التزييف، مع دعم التخزين التلقائي لصور العيوب حسب التاريخ.
ماذا يعني معدل الركل الخاطئ؟
يشير معدل الركل الخاطئ إلى رفض المنتجات المؤهلة عن طريق الخطأ. بالنسبة لهذا النظام، فإن معدل الركل الخاطئ المذكور هو .030.03%
