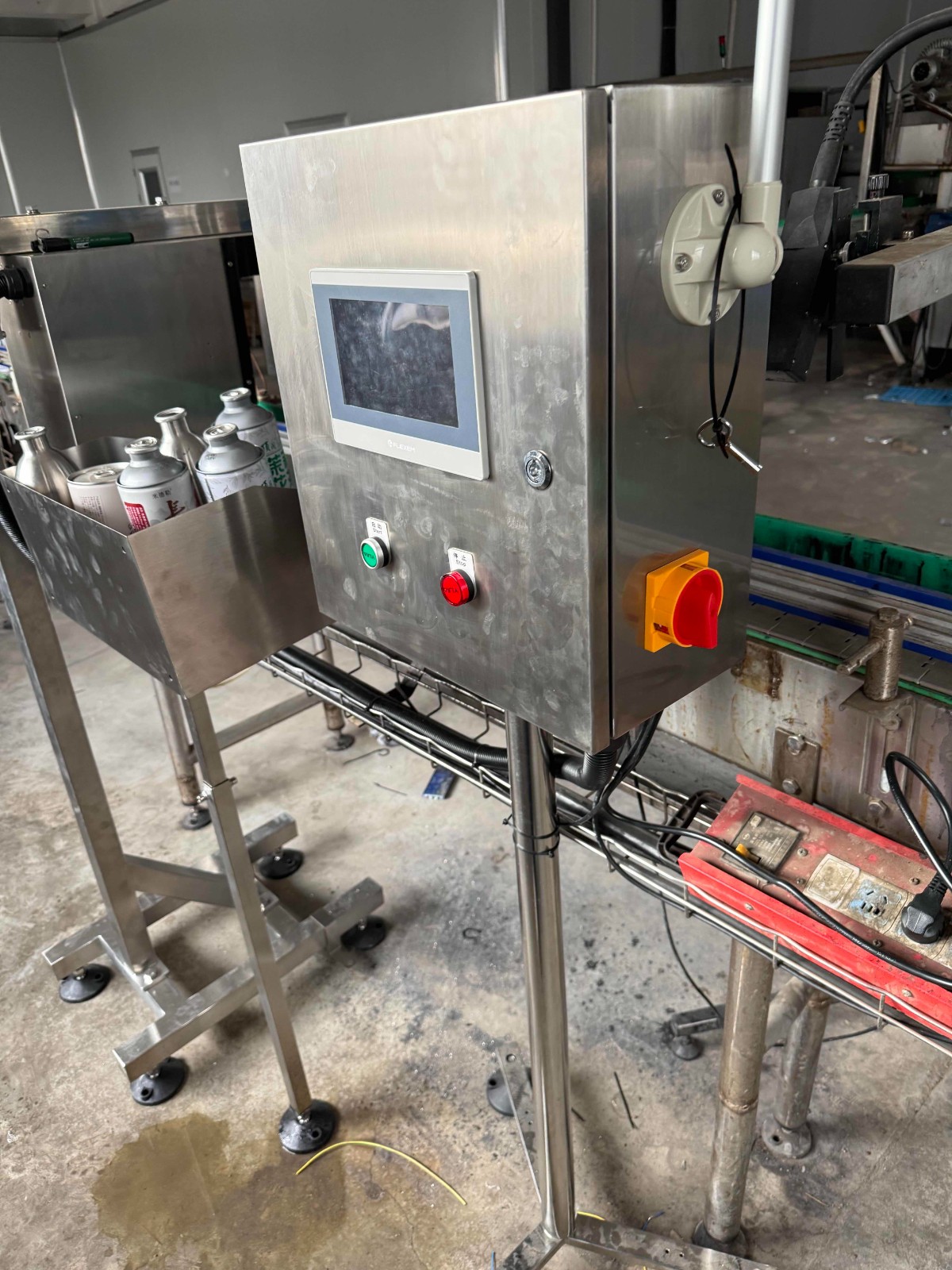

جهاز فحص مستوى السائل

I. نظرة عامة على المشروع

عنوان المشروع: نظام فحص مستوى السائل

نطاق المشروع: مصمم للكشف في الوقت الفعلي عن مستويات السوائل في المنتج مع رفض دقيق عبر الإنترنت للحاويات غير المطابقة للمواصفات.

السعة القصوى: تصل إلى 72000 زجاجة/علبة في الساعة (طراز عالي الأداء).

مواد الحاويات المتوافقة: الألومنيوم، والصفيح، والبولي إيثيلين، والبولي إيثيلين تيريفثالات، والبولي بروبيلين، والسيراميك، والزجاج.

نطاق المنتج القابل للتطبيق: الحجم 200-2000 مل؛ القطر 30-90 مم؛ الارتفاع 50-200 مم.

طراز الجهاز: MT-HFX-06

ثانياً: الظروف البيئية

متطلبات الارتفاع: مناسب للتشغيل على ارتفاع يتراوح بين 5 و3000 متر فوق مستوى سطح البحر.

نطاق درجة الحرارة المحيطة: 5 درجة مئوية - 40 درجة مئوية.

نطاق الرطوبة النسبية: 50-65% رطوبة نسبية.

شروط المصنع: يجب أن تتوافق استواء الأرضية وقدرة تحمل الأحمال وغيرها من معايير الموقع مع المعايير الوطنية لدعم التشغيل المستقر للمعدات.

متطلبات التخزين: بعد التسليم، يجب تخزين المعدات والمكونات في مرافق مطابقة للمعايير الوطنية ذات الصلة. ينبغي إجراء التشحيم والصيانة المناسبة أثناء التخزين لمنع تآكل السطح أو تشوهه، مما قد يعيق التركيب أو التشغيل أو الأداء الطبيعي.

ثالثاً: متطلبات الإنتاج

مصدر الطاقة: ٢٢٠ فولت، ٥٠ هرتز، أحادي الطور (يُوفره العميل). بالنسبة للفولتيات الخاصة، يلزم إشعار مسبق؛ وقد تختلف المواصفات ومدة التسليم والأسعار تبعًا لذلك.

إجمالي استهلاك الطاقة: حوالي 1.0 كيلوواط.

جهد التحكم: 24 فولت تيار مستمر.

الهواء المضغوط: 4 باسكال - 12 باسكال (خط أنابيب الهواء من المصدر إلى المعدات يوفره العميل).

رابعا. مقدمة المعدات

1. خطة التركيب

الموقع: يتم وضعه بعد آلة التعبئة، إما قبل أو بعد طابعة نفث الحبر.

المتطلبات: سلسلة ناقلة أحادية الصف مطلوبة، مع وجود قسم مستقيم لا يقل عن مترين في موقع التركيب.

المدة الزمنية للتركيب: يجب إتمام عملية التركيب في غضون 24 ساعة.

تعديل الناقل: يجب قطع فجوة في حاجز الحماية ≤15 سم في الجزء المستقيم لاستيعاب مخرج الرفض.

المكونات الرئيسية: وحدة الفحص، وحدة الرفض، خزانة توزيع الطاقة، واجهة الإنسان والآلة، الأنظمة الإلكترونية، والهياكل الميكانيكية.

جمع الحاويات المرفوضة: يُنصح المشتري بإنشاء صندوق تجميع صلب في موقع الرفض للحاويات المعيبة.

2. نطاق التفتيش

كشف مستوى السائل العالي (مساعد).

الكشف عن انخفاض مستوى السائل (قياسي).

3. مبدأ الكشف

يستخدم النظام تقنية اختراق الأشعة السينية. تُنتج الحاويات ذات مستويات السوائل المختلفة أنماط إسقاط متباينة عند نقطة الاستقبال، مما يُولّد قراءات رقمية مختلفة. وبناءً على معايير مُحددة مسبقًا من قِبل المستخدم، يُقيّم النظام مستوى تعبئة كل حاوية. وفي حال اعتبار الحاوية غير مطابقة للمواصفات، يقوم النظام تلقائيًا برفضها.

4. الميزات الرئيسية

فحص مباشر بدون تلامس، دون إتلاف المنتج.

تضمن طريقة العد القائمة على المشفر عدم تأثر دقة الرفض بتوقفات الخط أو اختلافات السرعة.

يتكيف تلقائيًا مع سرعات الخطوط المختلفة للفحص الديناميكي.

تعمل خزائن الفحص والتحكم المستقلة على تقليل التداخل الكهرومغناطيسي، مما يضمن أداءً مستقرًا.

يوفر الغلاف المصنوع من الفولاذ المقاوم للصدأ والتصميم المحكم مقاومة للتكثيف وقطرات الماء والبيئات القاسية.

إيقاف تشغيل الأشعة السينية تلقائيًا عند عدم الاستخدام.

تضمن الدائرة الإلكترونية المدمجة مع نظام التشغيل المدمج موثوقية طويلة الأمد.

إنذارات صوتية ومرئية متكاملة مع الرفض التلقائي للحاويات المعيبة.

5. المواصفات الفنية

سرعة الناقل: ≤1.6 م/ث.

نطاق قطر الحاوية: 20 مم - 120 مم (التكوين النهائي يعتمد على كثافة الحاوية وحجمها).

الدقة الديناميكية: ±1.5 مم (قد تتأثر بالرغوة أو اضطراب السائل).

الدقة الثابتة: ±1.0 مم.

دقة الرفض: ≥99.99% (بسرعة فحص تبلغ 400 حاوية/دقيقة).

بيئة التشغيل:

درجة الحرارة: 0 درجة مئوية - 40 درجة مئوية

الرطوبة النسبية: ≤95% (عند 40 درجة مئوية)

مصدر الطاقة: 220 فولت ±20 فولت، 50 هرتز
