دقة فحص الزجاجات تعتمد على التقاط الصور

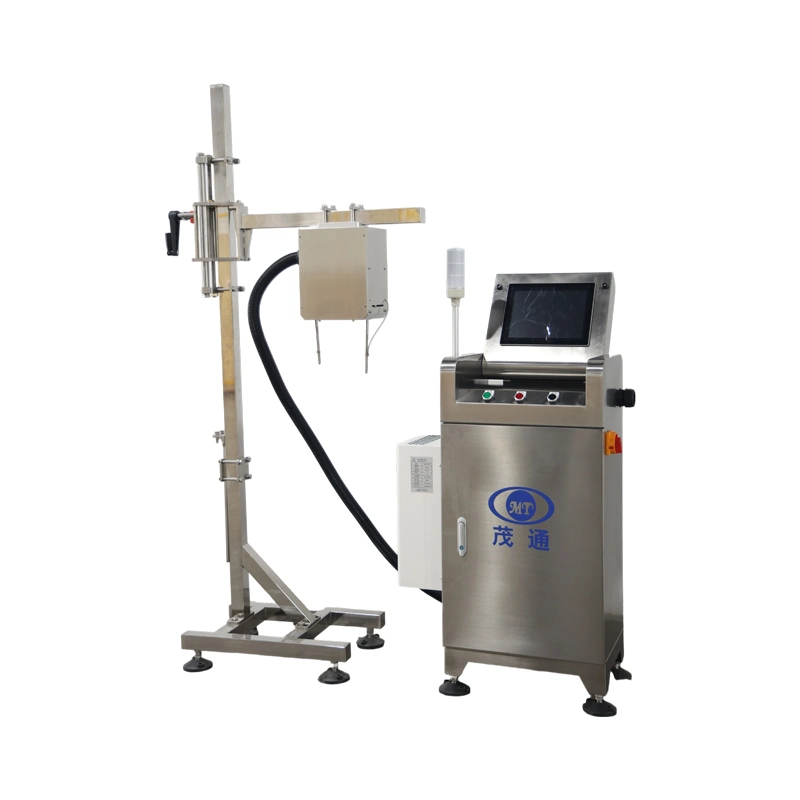

في خطوط التعبئة عالية السرعة للـ PET والـ PE، يعتمد أداء أفضل آلة فحص الزجاجات بشكل كبير على عامل عملي واحد: ما إذا كان نظام التقاط الصور يمكنه التقاط فوهة الزجاجة بوضوح وباستمرار وفي اللحظة المناسبة. تم تصميم آلة فحص فوهة الزجاجة MT-PK021 للفحص عبر الإنترنت دون تلامس بسعة مقدرة تبلغ 48,000 زجاجة في الساعة، مع مكونات التقاط صور مهيأة لدعم الكشف المستقر عن عيوب فوهة الزجاجة والرفض التلقائي.
لماذا يهم التقاط الصور
قد تبدو تشطيب الزجاجة بسيطًا، لكنها منطقة إغلاق حرجة. يمكن أن تؤثر الثقوب الصغيرة، والرقائق، والعيوب النقطية، أو التشوه البيضاوي على جودة التعبئة والإغلاق في المراحل اللاحقة. بالنسبة لأفضل آلة فحص الزجاجات، لا تعمل الكاميرا بمفردها. يبدأ الفحص الموثوق به بسلسلة تصوير كاملة تشمل مصدر الضوء، والعدسة، ومشغل التموضع، والكاميرا، ومعالج الصور، وواجهة المستخدم البشرية، ووحدة التحكم، وآلية الرفض.
في نظام MT-PK021، تمر الزجاجات عبر مستشعر تحديد المواقع الذي يكتشف كل حاوية ويسمح لوحدة التحكم بتسجيل معرف الزجاجة وقيمة المشفر. ثم يقوم المستشعر بتشغيل التقاط صورة لفوهة الزجاجة. بعد أن يقوم معالج الصور بتحليل النتيجة، يتم عرض معلومات الفحص على واجهة الإنسان والآلة (HMI) وإرسالها إلى وحدة التحكم، التي تعد جهاز الرفض لإزالة الزجاجات ذات التشطيبات المعيبة. عندما يتم محاذاة هذا التوقيت والتتبع، يمكن لآلة فحص الزجاجات المثلى ربط كل صورة عيب بالزجاجة الصحيحة على الناقل.
الإضاءة الأمامية LED تخلق حلقة مضيئة واضحة
مصدر الضوء هو أحد المكونات الأساسية لآلة فحص الزجاجات المثلى. يستخدم نظام MT-PK021 مصدر ضوء مساحي LED بعمر خدمة يصل إلى 30,000 ساعة. من خلال الإضاءة الأمامية، يجعل النظام فوهة الزجاجة المفحوصة مرئية بوضوح ويجعل التشطيب يظهر كحلقة مضيئة مستمرة في الصورة الملتقطة.
هذه الحلقة الساطعة مهمة لأنها تمنح معالج الصور حافة ثابتة ونمط تباين للتقييم. عندما تكون الحلقة واضحة ومستمرة، يصبح من الأسهل تمييز العيوب مثل الرقاقات الداخلية، والرقاقات الخارجية، والعيوب النقطية الموضعية، وعيوب الاختراق عن هندسة الزجاجة النهائية الطبيعية. كما يساعد مجال الضوء المستقر في تقليل التباين غير الضروري أثناء الإنتاج المستمر ويدعم الأداء المتسق لآلة فحص الزجاجات المثالية خلال فترات العمل الطويلة.
ضبط العدسة يوازن بين الوضوح والسطوع
يتم استخدام عدسة ذات فتحة يدوية وتركيز ثابت مع إعداد التصوير. يتم ضبط حلقة التركيز لتحقيق أقصى وضوح على سطح مستشعر CCD، بينما يتم ضبط حلقة الفتحة بدقة للحصول على سطوع مناسب للصورة. هذا التوازن مهم لأن السطوع المفرط يمكن أن يضعف حدود العيوب، بينما يمكن أن يجعل التركيز الضعيف من الصعب تقييم الرقاقات الصغيرة أو العيوب النقطية.
بالنسبة لفحص زجاجات PET و PE، الهدف ليس ببساطة جعل الصورة أكثر سطوعًا. الهدف هو الحفاظ على وضوح حافة الزجاجة وإضاءتها بشكل متسق. لهذا السبب، يُعد ضبط العدسة خطوة عملية لأي آلة فحص زجاجات مثالية تعمل على خط إنتاج عالي السرعة. بمجرد ضبط التركيز وفتحة العدسة بشكل صحيح، يمكن للمشغلين العمل بأقصى سرعة مع الحفاظ على جودة صورة مستقرة وقابلة للتكرار.
تكوين كاميرا CCD يدعم الالتقاط عالي السرعة
تستخدم MT-PK021 كاميرا تماثلية CCD مصفوفية بدقة 640 × 480 بكسل ومعدل التقاط صور يصل إلى 60 إطارًا في الثانية. يتوافق هذا التكوين للكاميرا مع سير عمل الفحص بحيث يمكن التقاط ومعالجة كل صورة لفوهة الزجاجة التي يتم تشغيلها في الوقت الفعلي.
بمعدل إنتاجية مقدرة تبلغ 48,000 زجاجة في الساعة، يكون التوقيت أمرًا بالغ الأهمية. يجب على النظام التقاط صورة فوهة الزجاجة بعد أن يستشعر المستشعر الزجاجة وقبل تمرير قرار الفحص إلى تسلسل الرفض. في هذا السياق، تُعرّف أفضل آلة فحص الزجاجات بالتصوير المتزامن وليس بمواصفات الكاميرا وحدها. إن الطريقة التي تعمل بها الكاميرا والمشغل وسرعة الناقل معًا تحدد في النهاية ما إذا كانت كل فوهة زجاجة قد تم فحصها دون فجوات.
نطاق الفحص والدقة
الآلة فحص عيوب فم الزجاجة مصممة لاكتشاف وإزالة الزجاجات المصنوعة من البولي إيثيلين تيريفثالات (PET) والبولي إيثيلين (PE) التي تعاني من تشوه أو تلف سطحي في فوهة الزجاجة. يشمل نطاق فحصها العناصر التالية:
| عنصر الفحص | البعد المرجعي | دقة الكشف | معدل الرفض الخاطئ |
|---|---|---|---|
| اختراق | عرض المقطع الرأسي 0.8 مم، العمق 0.25 مم | ≥99.99% | .030.03% |
| العيوب الداخلية | عرض المقطع الرأسي 0.8 مم، العمق 0.25 مم | ≥99.95% | — |
| العيوب الخارجية | عرض المقطع الرأسي 0.8 مم، العمق 0.25 مم | ≥99.95% | — |
| العيوب النقطية | القطر 0.8 مم، العمق 0.25 مم | ≥99.99% | — |
| تشوه العنق | فرق القطر 2 مم | ≥99.95% | — |
تُظهر هذه النتائج سبب كون استقرار التصوير أمرًا محوريًا في أفضل آلة فحص الزجاجات. عندما يُنتج مصدر الضوء حلقة مضيئة واضحة، وتحافظ العدسة على حدة التشطيب، وتلتقط كاميرا CCD الصورة في نقطة التشغيل الصحيحة، يمكن لنظام الفحص اتخاذ قرارات أكثر موثوقية عبر الإنترنت والحفاظ على انخفاض معدلات الرفض الخاطئ.
القيمة العملية على خطوط PET وPE
يمكن تركيب جهاز MT-PK021 داخل آلة النفخ، أو عند موضع تفريغ الزجاجات، أو على طول سلسلة الناقل. وهذا يمنح فرق الإنتاج طريقة عملية لفحص تشطيبات الزجاجات قبل أن تنتقل الزجاجات المعيبة إلى المراحل التالية. بالنسبة للمشترين الذين يقيمون أفضل آلة فحص زجاجات، يجب أن تركز الأسئلة الرئيسية على وضوح الصورة، واستقرار الإضاءة، ومزامنة الكاميرا، وتتبع الرفض.
لا يعتمد نظام فحص فوهة الزجاجة القوي على مكون واحد فقط، بل يعتمد على الأداء المنسق للإضاءة الأمامية LED، والضبط البصري ذي التركيز الثابت، والتقاط الصور بكاميرا CCD، والمعالجة الفورية، وشاشة HMI، والرفض الدقيق. هذا المزيج هو ما يجعل التقاط الصور عاملاً حاسماً في فحص فوهة الزجاجة ويساعد في حماية جودة التعبئة، والغطاء، والتغليف النهائي على خطوط PET وPE.
الأسئلة الشائعة
س1: لماذا تظهر فوهة الزجاجة كحلقة مضيئة في صور الفحص؟
تسلط الإضاءة الأمامية من مصباح LED الضوء على فوهة الزجاجة، مما يجعل الفوهة تظهر كحلقة مضيئة مستمرة لتقييم أوضح.
س2: ما هي الكاميراالمستخدمة في نظام فحص أفضل آلة فحص الزجاجات؟
يستخدم النظام كاميرا تماثلية CCD مصفوفية بدقة 640 × 480 بكسل ومعدل التقاط يصل إلى 60 إطارًا في الثانية.
س3: ما هي العيوب التي يمكن للنظام فحصها؟
يفحص الاختراق، العيوب الداخلية، العيوب الخارجية، العيوب النقطية، والتشوه البيضوي للرقبة.
س4: ما هي الطاقة الإنتاجية المقدرة؟
تم تصميم أفضل آلة فحص الزجاجات وآلة فحص تشطيب الزجاجات لخطوط إنتاج PET/PE بسعة 48,000 زجاجة في الساعة.
س5: لماذا يعتبر ضبط العدسة مهمًا؟
تعمل حلقة التركيز على تحسين وضوح الصورة على مستشعر CCD، بينما تتحكم حلقة الفتحة في السطوع للحصول على صور فحص مستقرة.
