قم بتركيب جهاز فحص مستوى السائل لديك دون مفاجآت في خط الإنتاج

يتطلب تحقيق الأداء الأمثل لآلة فحص مستوى السائل خطة متماسكة تدمج منطق الفحص، وتخطيط الناقل، وتصميم مخرج الرفض، وظروف المصنع العامة. بالنسبة لخطوط تعبئة المشروبات والعلب والزجاجات والسوائل، يظل الهدف الأساسي واضحًا: فحص مستويات السائل في الوقت الفعلي، وتحديد الحاويات التي تقع خارج المعايير المحددة بدقة، وإزالتها بكفاءة قبل تقدمها إلى أسفل الخط.

لماذا يهم تخطيط الخط قبل التشغيل

تم تصميم آلة فحص مستوى السائل للفحص في الوقت الفعلي والرفض عبر الإنترنت للحاويات غير المطابقة. عادةً، يتم تركيبها بعد آلة التعبئة، إما قبل أو بعد طابعة نفث الحبر. يتيح هذا الموضع الاستراتيجي لآلة فحص مستوى السائل التحقق من جودة مستوى التعبئة بفعالية، مما يضمن عمليات التعبئة المستمرة.

للتثبيت، يجب أن يستخدم الخط سلسلة ناقل بصف واحد مع مقطع ناقل مستقيم بطول مترين على الأقل في موقع التثبيت. هذا المقطع المستقيم ضروري لأن وحدة الفحص ووحدة الرفض تتطلبان حركة حاويات مستقرة. يجب أيضًا إنشاء فجوة في الحاجز بمقدار ≤15 سم في المقطع المستقيم لاستيعاب مخرج الرفض.

ما يفحصه النظام

توفر آلة فحص مستوى السائل كشف مستوى السائل المنخفض كميزة قياسية، مع كشف مستوى السائل المرتفع كوظيفة مساعدة. تستوعب آلة فحص مستوى السائل متعددة الاستخدامات مواد الحاويات الشائعة مثل الألومنيوم، والصفائح المعدنية، والبولي إيثيلين، والبولي إيثيلين تيريفثاليت، والبولي بروبيلين، والسيراميك، والزجاج. يشمل نطاق منتجاتها الموثق أحجامًا من 200 إلى 2000 مل، وأقطارًا من 30 إلى 90 مم، وارتفاعات من 50 إلى 200 مم. الطراز المحدد للمعدات هو MT-HFX-06.

يستفيد النظام من تقنية اختراق الأشعة السينية. تُنتج الحاويات ذات مستويات التعبئة المختلفة أنماط إسقاط مميزة عند الطرف المستقبل، مما يترجم إلى قراءات رقمية. ثم يقارن النظام هذه القراءات مع المعايير التي يحددها المستخدم ويرفض تلقائياً الحاويات غير المطابقة.

تفاصيل الأداء الرئيسية التي يجب على المشترين تأكيدها

في تخطيط الإنتاج، تعمل آلة فحص مستوى السائل بسرعة ناقل ≤1.6 م/ث. تدعم نطاق قطر حاوية قابل للتكوين يتراوح بين 20–120 مم، والذي قد يختلف بناءً على كثافة المادة وحجم الحاوية. تبلغ الدقة الثابتة لآلة فحص مستوى السائل هذه ±1.0 مم، بينما تبلغ دقتها الديناميكية ±1.5 مم، على الرغم من أن الرغوة أو اضطراب السائل قد يؤثر على دقة الكشف.

عند سرعة فحص تبلغ 400 حاوية في الدقيقة، تبلغ دقة الرفض ≥99.99%. يمكن للطرازات عالية الأداء الوصول إلى 72,000 زجاجة أو علبة في الساعة. تسلط هذه القيم الضوء على الحاجة الماسة إلى إعداد دقيق للموقع، ونقل مستقر، وإعداد رفض دقيق لضمان التشغيل المتسق.

مكونات وتحضير التركيب

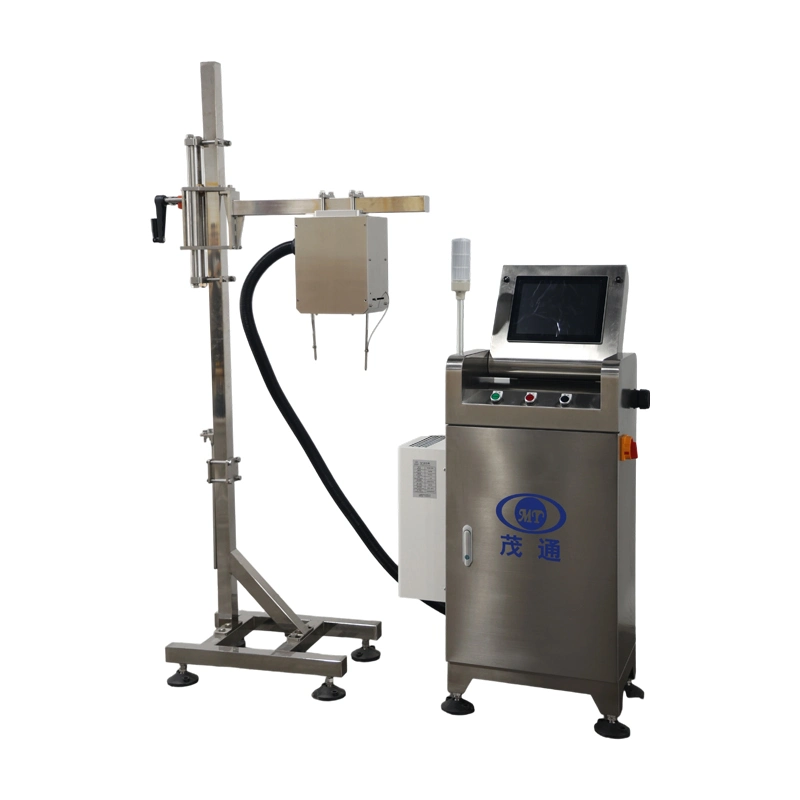

تتضمن حزمة تركيب آلة فحص مستوى السائل الشاملة وحدة الفحص، ووحدة الرفض، وخزانة توزيع الطاقة، وواجهة الإنسان والآلة، والأنظمة الإلكترونية، والهياكل الميكانيكية. يمكن عادةً إكمال التركيب والتشغيل في الموقع لآلة فحص مستوى السائل خلال 24 ساعة.

قبل التركيب، يُنصح المشتري بتجهيز صندوق تجميع صلب عند نقطة الرفض. يسهل ذلك جمع الحاويات المرفوضة، مما يحافظ على خط إنتاج منظم. متطلبات مصدر الطاقة هي 220 فولت ±20 فولت، 50 هرتز، أحادي الطور، مع استهلاك إجمالي للطاقة يبلغ حوالي 1.0 كيلوواط وجهد تحكم 24 فولت تيار مستمر. الهواء المضغوط محدد بـ 4–12 باسكال، على أن يوفر العميل خط أنابيب الهواء من مصدر الهواء الرئيسي إلى المعدات.

ميزات الاستقرار لخطوط الإنتاج الحقيقية

تستخدم آلة فحص مستوى السائل الفحص غير التلامسي عبر الخط، مما يحمي الحاويات من التلف أثناء العملية. يضمن العد القائم على المشفر دقة الرفض دون تأثر بتوقف الخط أو تغيرات السرعة. علاوة على ذلك، تتكيف آلة فحص مستوى السائل هذه تلقائيًا مع سرعات الخط المتغيرة لإجراء الفحص الديناميكي.

تم تصميم هيكلها المصنوع من الفولاذ المقاوم للصدأ وهيكلها المحكم لتحمل التكثيف وقطرات الماء والبيئات الصناعية الصعبة. تعمل خزانات الفحص والتحكم المستقلة على تقليل التداخل الكهرومغناطيسي، كما يعمل الإغلاق التلقائي للأشعة السينية أثناء فترات الخمول على تعزيز كفاءة الطاقة والسلامة. تجمع الإنذارات الصوتية والمرئية مع الرفض التلقائي للإشارة بوضوح إلى الحاويات غير المطابقة أثناء الإنتاج.

ظروف التشغيل التي يجب فحصها مبكرًا

تم تصميم الجهاز لنطاق ارتفاع يتراوح بين 5 و3000 متر فوق مستوى سطح البحر. درجة الحرارة المحيطة الموصى بها هي 5°م–40°م، مع رطوبة نسبية موصى بها تتراوح بين 50%–65% رطوبة نسبية. يجب أن تتوافق استواء أرضية المصنع وقدرتها على التحمل وظروف الموقع الأخرى مع المعايير الوطنية ذات الصلة لضمان التشغيل المستقر.

لتخزين المعدات والمكونات قبل التركيب، يجب الالتزام بظروف تخزين مناسبة، بما في ذلك التشحيم والصيانة، لمنع تلف السطح أو التشوه الذي قد يؤثر على التركيب أو التشغيل أو الأداء طويل الأمد.

الأسئلة الشائعة

ما هو أفضل موضع لتركيب جهاز فحص مستوى السائل؟

عادةً ما يتم وضعه بعد آلة التعبئة، إما قبل آلة الطباعة النافثة للحبر أو بعدها.

كم مساحة الناقل المستقيم المطلوبة؟

يلزم وجود سلسلة ناقل بصف واحد مع مقطع مستقيم بطول مترين على الأقل في موقع التركيب.

لماذا نحتاج إلى فجوة في الحاجز؟

يجب قطع فجوة في الحاجز بمقدار ≤15 سم في قسم الناقل المستقيم للسماح لمخرج الرفض بإزالة الحاويات التالفة.

ما هي مواد الحاويات المدعومة؟

النظام مناسب للألمنيوم، والصفائح المعدنية، والبولي إيثيلين، والبولي إيثيلين تيريفثاليت، والبولي بروبيلين، والسيراميك، والزجاج، وغيرها من مواد التغليف الشائعة المدرجة في نطاق المنتج.

هل تؤثر الرغوة على الفحص؟

قد تؤثر اضطرابات الرغوة أو السائل على الدقة الديناميكية، والتي تُدرج على أنها ±1.5 مم.
