أولاً: مقدمة عن المعدات 1. الغرض من المعدات: الفحص عبر الإنترنت لجودة أغطية خطوط إنتاج علب يانغ يوان والرفض التلقائي للأغطية المعيبة.
2. خصائص المعدات
◆ فحص عبر الإنترنت بدون تلامس، غير ضار بالمنتج.
◆ سرعة فحص عالية، تصل إلى 60,000 علبة/ساعة.
◆ واجهة مرنة بين الإنسان والآلة مع صلاحيات مستخدم متعددة المستويات.
◆ مزود بنظام تبريد صناعي لمنع أعطال النظام الناتجة عن التشغيل المطول في فصل الصيف.
◆ وظائف قابلة للتخصيص بناءً على ظروف الإنتاج الفعلية للعميل.
◆ يقوم تلقائيًا بتخزين الصور اليومية للأغطية المعيبة، مع إمكانية تخصيص وقت التخزين.
◆ خدمة عن بعد على مدار 24 ساعة (التحكم عن بعد في المعدات)
◆ الرفض والإيقاف المستمر (يوقف الخط تلقائيًا بعد رفض عدد معين من المنتجات المعيبة)
◆ فحص الغطاء بزاوية 360 درجة، مما يقلل من حالات الرفض الخاطئة الناتجة عن احتكاك العلبة أو الإمساك بها.
◆ فحص الغطاء بدون تأخير، مما يقلل من تأثير لون الغطاء والتغليف على فحص الغطاء.
ثانيًا: وظائف الكشف
1) وجود غطاء الزجاجة
2) انحراف زاوية الغطاء (انحراف ≥ 5 درجات)
3) انفلات الغطاء (بسبب تمدد العلبة أو تسرب الهواء، انحراف ≥ 1 مم)
3. موقع التركيب
شروط موقع التركيب في الموقع: 1.5-2 متر مباشرة خلف آلة الختم.
رابعاً: مبدأ الكشف
مبدأ الكشف عن الغطاء المنبثق:
باستخدام تقنية المسح الضوئي للأسطح المنحنية، يتم مسح السطح العلوي لغطاء العلبة باستمرار. إذا لم يكن الإحكام جيدًا أو كان الضغط الداخلي للزجاجة غير طبيعي، فسيتغير شكل الغطاء المنبثق فجأة، مما يحدد ما إذا كان إحكام الغطاء جيدًا أم لا.
مثال على تأثير معالجة الصور، الصورة على اليسار هي الصورة الأصلية، والصورة على اليمين هي الصورة المعالجة
مبدأ الكشف عن زاوية الجفن:
تُستخدم كاميرا رقمية فائقة السرعة لالتقاط صور لأغطية العلب من الأعلى إلى الأسفل. تُحلل الصور رقميًا وتُطابق مع نماذج بزاوية 360 درجة. تُزال العلب ذات زوايا الأغطية غير المطابقة للمواصفات تلقائيًا عبر الإنترنت.
عند مرور علبة أمام مستشعر تحديد الموقع، يكتشف المستشعر وصولها، وتقوم وحدة التحكم بتسجيل رقم تعريف العلبة وإشارة التشفير الحالية. يُشغّل مستشعر تحديد الموقع كاميرا رقمية لالتقاط صورة لغطاء العلبة، ثم يرسلها إلى معالج الصور عبر الشبكة. يقوم معالج الصور بمعالجة الصورة المستلمة وتحليلها، ثم يرسل النتائج إلى واجهة المستخدم لعرضها بشكل تفاعلي، وإلى وحدة التحكم. عند تلقي إشارة غطاء غير مطابق للمواصفات، تُخطر وحدة التحكم جهاز الرفض لإزالة العلبة التي تحمل رقم التعريف والغطاء غير المطابق للمواصفات بشكل فوري.
خامساً: تفاصيل تكوين المعدات ودقة الفحص
(أ) وصف تفصيلي للمعدات
أ. المعايير الفنية

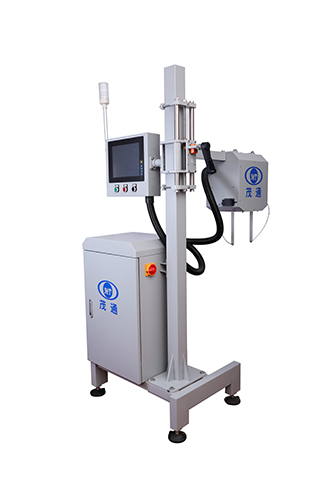

اسم الجهاز: آلة فحص أغطية العلب
اسم الطراز: MT-YLG-PG-C1
سرعة الإنتاج المناسبة: 60,000 علبة/ساعة
منطقة التفتيش: تفتيش الغطاء
طريقة الرفض: يتم رفض العلب التي تحتوي على أغطية تالفة تم اكتشافها بواسطة وحدة الفحص تلقائيًا.
تصنيف الحماية من المخاطر: IP65
ب. التطبيقات الرئيسية:
يستخدم على نطاق واسع في خطوط إنتاج المشروبات المعلبة، حيث يقوم بفحص جميع أنواع أغطية العلب ورفضها تلقائيًا.
ج. الميزات التقنية:
1. يقلل من تكاليف الموظفين والإنتاج
2. تحسين كفاءة الإنتاج وجودة المنتج
3. نتائج فحص جهاز فحص الأغطية تتوافق مع المعايير الفنية ذات الصلة بالشركة المصنعة.
د. دقة الكشف:
عناصر الاختبار |
محتوى الكشف
|
رسم تخطيطي
|
معدل الرفض
|
معدل الكشف الخاطئ
|
|
اختبار غطاء الزجاجة |
لا يوجد غطاء
|
≥99.99% |
≤ 0.03% |
||
إزاحة زاوية الغطاء
|
زاوية انحراف غطاء الزجاجة ≥ 5 درجات
|
≥99.9% |
≤ 0.03% |
||
يرتفع الغطاء فجأة (بسبب انتفاخ العلبة أو تسرب الهواء)
|
قيمة الانحراف ≥ 1 مم
|
≥99.9% |
≤ 0.03% |
||
ملاحظة: دقة الكشف المذكورة أعلاه هي الدقة القياسية. يجب تعديل الدقة المحددة وفقًا لحالة غطاء زجاجة المنتج ودرجة اهتزاز خط الإنتاج. ويحتفظ مكتب ماوتونغ بالحق النهائي في تفسير النتائج. |
|||||
ملاحظة: يُشير معدل رفض عنصر الاختبار "بدون غطاء زجاجة" الموضح في الجدول إلى أنه من بين 10000 عبوة من المنتجات غير المطابقة للمواصفات والتي تم اختبارها بواسطة الجهاز، قد لا يتم رفض عبوة واحدة. هذه بيانات تجريبية نظرية فقط، وينطبق الأمر نفسه على عناصر الاختبار الأخرى.
