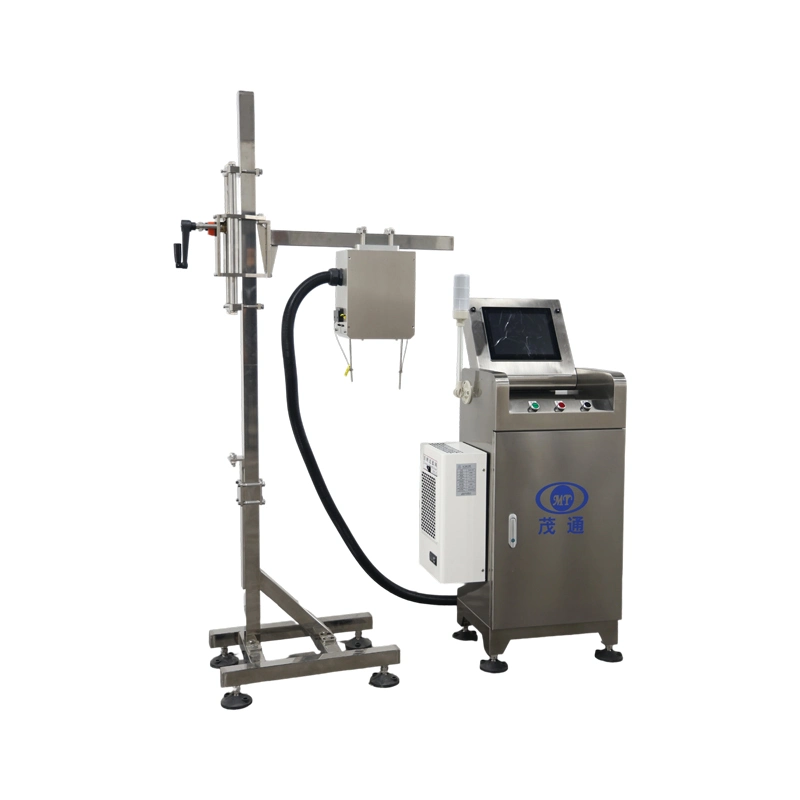

ضع آلة الكشف عن تترا باك لإجراء فحوصات مزدوجة موثوقة
في إنتاج المشروبات المعبأة في عبوات ورقية، يمكن أن تخلق مشكلتان صغيرتان مخاطر كبيرة: رمز نفث الحبر غير المقروء والقشة المفقودة. صُممت آلة كشف تترا باك لتقليل هذه المخاطر من خلال فحص العنصرين على الخط، دون ملامسة العبوة، وإزالة العبوات غير المطابقة تلقائيًا.
نقطة التركيب على الناقل ليست اختيارية
للحصول على نتائج مستقرة، تُثبَّت آلة كشف تترا باك على خط الناقل على مسافة 0.5–1.0 متر أسفل جهاز تركيب الأنبوب. اختير هذا الموضع بحيث تتمكن محطة الفحص من التحقق من نفث الحبر وتركيب القشة عند النقطة نفسها على الخط.
التخطيط الشائع هو:
جهاز تركيب الأنبوب ← 0.5–1.0 م ← محطة الكشف ← جهاز الرفض التلقائي
مع وجود آلة كشف تترا باك في هذا الموقع، يسعى المشترون عادةً إلى تحقيق نتيجتين بمحطة واحدة:
نظرًا لأن آلة كشف عبوات تيترا باك تعمل دون تلامس، يتم التقاط الصور دون لمس العبوة، مما يقلل من احتمال أن يتسبب الفحص نفسه في إحداث تلف.
مبدأ الكشف وتدفق الإشارة داخل آلة كشف عبوات تيترا باك
تتبع آلة كشف عبوات تيترا باك سير عمل متسقًا من المستشعر إلى الرفض مصممًا للتشغيل المباشر على الخط.
المكونات الأساسية المستخدمة للفحص على الخط
تستخدم عملية الفحص:
سير عمل خطوة بخطوة
عادةً ما يكون تدفق الإشارة:
مستشعر تحديد الموضع → كاميرا إيثرنت جيجابت → معالج الصور → وحدة التحكم → جهاز الرفض
من الناحية العملية، تعمل آلة كشف عبوات تترا باك على النحو التالي:
هذا هو المنطق التشغيلي وراء آلة الكشف عن تيترا باك المدمجة: التقاط الصورة، التحليل، القرار، والإزالة - دون مقاطعة الإنتاج المستمر.
لماذا يحمي تزامن المشفر دقة الرفض
جزء رئيسي من تصميم آلة الكشف عن تيترا باك هو تتبع العبوات بين نقطة الفحص وجهاز الرفض. يتم تثبيت مشفر على المحرك المتزامن للناقل ويسجل حركة الناقل بحيث يمكن مطابقة بيانات العبوات المعيبة مع توقيت الرفض الصحيح.
يدعم هذا التزامن القائم على المشفر الرفض المستقر حتى عندما تتغير سرعة الناقل أو يتعرض الخط للتوقف. بالنسبة لأي مشترٍ يخطط لشراء آلة الكشف عن تيترا باك مزودة بجهاز رفض، فإن طريقة التتبع هذه محورية للحفاظ على توافق إجراءات الرفض مع العبوة الصحيحة.
ما الذي تفحصه آلة الكشف عن تيترا باك
تم تصميم آلة كشف عبوات تترا باك للفحص الآلي عبر الإنترنت لطباعة الحبر النفاث وجودة المصاصات على المنتجات المعبأة في عبوات ورقية. تشمل قدرات الكشف الموصوفة لنظام الفحص هذا:
بالنسبة لفرق المشتريات التي تقارن الخيارات، من المهم أيضًا أن آلة كشف عبوات تترا باك هذه موصوفة بفحص طباعة الحبر النفاث بزاوية 360 درجة، مما يغطي منطقة الطباعة بأكملها.
الطراز والمواصفات الرئيسية التي يؤكدها المشترون عادةً
طراز نظام الفحص هو آلة كشف عبوات تترا باك وهو مخصص للفحص الآلي عبر الإنترنت على خطوط إنتاج المشروبات المعبأة في عبوات ورقية.
المعلمات التقنية
| غرض | المواصفات |
|---|---|
| اسم المعدات | نظام فحص الطباعة النافثة للحبر |
| نموذج | آلة الكشف عن تترا باك |
| السرعة القصوى للإنتاج | ٢٤٬٠٠٠ كيس/ساعة |
| نطاق الفحص | التحقق من رمز الطباعة النافثة للحبر وفحص المصاصة |
| طريقة الفحص | غير تلامسي، عبر الإنترنت بالكامل |
| التقاط الصور | كاميرا رقمية من الأعلى إلى الأسفل بمعيار جيجابت إيثرنت |
| مستوى الحماية | IP65 |
| طريقة الرفض | الإزالة الآلية للأكياس المعيبة |
بالنسبة لتوقعات الدقة، تتضمن وثائق آلة الكشف هذه من تترا باك أمثلة مثل معدلات الرفض التي تتجاوز ٩٩٫٩٩٪ لحالة «عدم وجود طباعة نافثة للحبر» (رمز مفقود، عبوة معكوسة) ولحالة «عدم وجود مصاصة»، إلى جانب أرقام معدل الرفض الخاطئ المعروضة لعناصر محددة (على سبيل المثال، معدل الرفض الخاطئ لعدم وجود مصاصة ≤ ٠٫٠١٪، ومعدل الرفض الخاطئ لفحص الطباعة النافثة للحبر ≤ ٠٫٠٣٪).
تغييرات نموذج التعلم العميق وميزات التشغيل اليومي
قد يتم تقييم آلة الكشف من تترا باك ليس فقط من حيث دقة الفحص بل أيضًا من حيث سرعة تكييفها مع أنواع العبوات المختلفة.
التكوين القائم على التعلم العميق
يعتمد مبدأ الخوارزمية الموصوف لآلة كشف تيترا باك على تقنية التعلم العميق التي تهدف إلى تقليل الإعداد اليدوي. لتغييرات الطراز، يتم جمع حوالي 300 صورة للمنتج، ويتم تطوير نموذج مطابق وتدريبه.
وظائف موجهة للإنتاج
بالنسبة للمشترين الذين يحددون آلة كشف تيترا باك، تهم هذه التفاصيل لأنها تؤثر على التشغيل التجريبي، واستقرار الخط، ومدى سهولة إدارة المشغلين لمحطة الفحص.
ما يجب التحقق منه قبل تركيب آلة كشف Tetra Pak
قبل دمج آلة كشف Tetra Pak، عادةً ما تؤكد فرق الإنتاج على ما يلي:
يساعد الإعداد الجيد التخطيط على أن تقدم آلة كشف Tetra Pak قرارات متسقة على الخط دون إبطاء خط الإنتاج.
