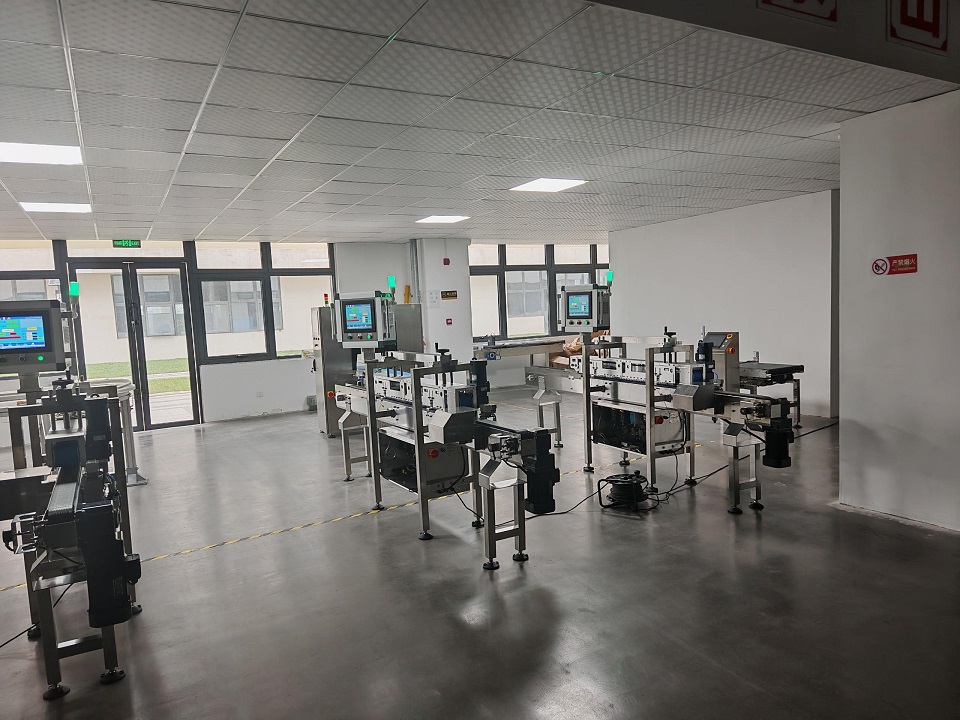

جهاز كشف تسربات الأكياس

أنا. مقدمة المنتج

1. وصف الأداء

جهاز MT-DZ-XL-S2-01 هو نظام اختبار وظيفي آلي بالكامل، قادر على معالجة ما يصل إلى 300 عبوة في الدقيقة. يستخدم الجهاز طريقة كشف إلكترونية قائمة على التلامس، مما يوفر قياسًا مباشرًا ودقيقًا لخصائص الضغط الداخلي داخل الحاويات. نتائج أخذ العينات مستقرة وموثوقة، وتتميز بدقة أعلى مقارنةً بالأجهزة المماثلة المتوفرة محليًا ودوليًا.

تعتمد التقنية الأساسية للنظام على آلية كشف ضغط السير، التي طُوّرت وصُقلت على مدى أكثر من عشر سنوات من البحث والتطبيق العملي. أثناء التشغيل، يُطبّق سير مرن ضغطًا مُتحكّمًا به على المنتج أثناء تحركه على طول الناقل. ثم يرصد مستشعر مُثبّت على الجانب الاستجابة الداخلية. تُحوّل وحدة التحكم هذه الإشارة إلى صورة رقمية وتُعالَج لتقييم الضغط الداخلي للمنتج وسلامة الختم.

2. أهداف التفتيش المعمول بها

• علب أو أكياس تحتوي على النيتروجين السائل

• أكياس التغليف البلاستيكية المملوءة بالغاز أو البخار

• أكياس ورق الألمنيوم السائلة

3. وظائف التفتيش

• الكشف عن التسربات الناتجة عن الأختام المعيبة

• تحديد الضغط غير الكافي أو الانتفاخ المفرط في الأكياس

4. الأداء والمعايير الرئيسية

1. يتم المزامنة تلقائيًا مع سرعة خط الإنتاج؛ ويتوقف عند توقف الخط لمنع الانفجار أو الانسداد.

2. معدل فحص يزيد عن 300 كيس في الدقيقة.

3. يدعم اختبار المنتجات ذات الضغط العالي والمنخفض.

4. دقة اكتشاف الضغط تصل إلى ±0.02 ميجا باسكال.

5. استجابة عالية السرعة وأداء موثوق.

6. واجهة الإنسان والآلة (HMI) بسيطة وفعالة.

7. عرض ديناميكي في الوقت الحقيقي لمجموعات بيانات الرفض المتعددة.

8. إنذار مرئي لظروف التأثير غير الطبيعية.

9. قائمة التشغيل الكاملة باللغة الصينية.

10. تكنولوجيا معالجة الإشارة الرقمية DSP الخاصة بشركة Maotong.

11. دعم فني عن بعد على مدار الساعة طوال أيام الأسبوع.

12. حماية الرفض المستمر والإغلاق التلقائي.

5. رسم تخطيطي لعملية بثق المعدات

نستخدم آلية توجيه أمامية تضغط المنتج مسبقًا لضمان استقرار الضغط الداخلي. في حال وجود أي تسرب في المنتج، يُخفف النظام الضغط قدر الإمكان، ويُقاس الضغط المتبقي في نهاية العبوة. بالنسبة للمنتجات السليمة، يبقى تباين الضغط ضئيلًا، بينما يكون الانحراف كبيرًا بالنسبة للمنتجات المعيبة. تُمكّن هذه الطريقة من الكشف الدقيق عن التسربات وضعف أداء الختم.

6. مبدأ الكشف

عندما يدخل كل منتج إلى الحزام، يتم التعرف عليه أولاً بواسطة مستشعر تحديد الموقع، والذي يسجل كلاً من معرف المنتج وإشارة التشفير المقابلة عبر وحدة التحكم. يقوم المستشعر بعد ذلك بتنشيط مستشعر القوة، الذي يقيس الضغط اللحظي الذي يمارسه المنتج على الحزام. يتم نقل البيانات المجمعة عبر الشبكة إلى لوحة معالجة الإشارات Maotong، حيث يتم تحليلها ومعالجتها. يتم عرض النتائج ديناميكيًا على واجهة HMI (الواجهة بين الإنسان والآلة) ويتم إرسالها في نفس الوقت إلى وحدة التحكم. إذا فشل المنتج في تلبية معيار الضغط، تصدر وحدة التحكم أمر الرفض، ويقوم الرافض بإزالة العنصر المحدد باستخدام رقم التعريف الخاص به.

ثانيا. تركيب المعدات

1. التحميل والتفريغ والتخزين

أثناء النقل، يجب تأمين المعدات بإحكام وتعبئتها بشكل صحيح، مع الحرص بشكل خاص على منع الضغط أو التوتر على أجهزة الاستشعار. يجب تغليف الجزء الخارجي بمواد مقاومة للرطوبة والصدمات لتجنب الخدوش أو الخدوش أو أضرار الرطوبة. يجب تثبيت الجهاز بشكل آمن على مركبة النقل لتجنب الحركة. عند التفريغ، استخدم أدوات الرفع المتخصصة وتأكد من تثبيت الماكينة بإحكام لمنع الانزلاق. للاستخدام والتخزين، يجب أن تحافظ البيئة على الرطوبة النسبية بين 10%-80% ودرجة الحرارة بين 0 درجة مئوية إلى 50 درجة مئوية.

2. متطلبات التثبيت

2.1 قم بتثبيت المعدات بشكل أفقي، مع التأكد من محاذاة حزام الناقل المشبك بشكل موازٍ لحزام الناقل السفلي للمنتج.
2.2 قبل تشغيل الجهاز، افحص جميع الكابلات بعناية بحثًا عن أي ارتخاء وتأكد من توصيل سلك التأريض الخاص بصندوق التحكم بشكل صحيح.
2.3 توصيل مصدر الطاقة: تيار متردد أحادي الطور 220 فولت، 50 هرتز، إجمالي الطاقة 250 وات.
2.4 توصيل الهواء المضغوط بشكل صحيح: نطاق الضغط 4–8 بار، يجب أن تتوافق الجودة مع معايير الصناعة.
2.5 للحصول على أفضل النتائج، قم بإجراء الاختبار بعد أن يبرد المنتج، ثم قم بتركيب الجهاز على طول قسم ناقل مستقيم يبلغ طوله 1.5-2 متر.

3. الهيكل والمظهر

3.1 الأبعاد: كما هو موضح أعلاه
3.2 الإطار: مصنوع من الفولاذ المقاوم للصدأ 304، ومتكامل مع نظام ناقل
3.3 الوزن: حوالي 100 كجم

ثالثًا: احتياطات السلامة

قبل تشغيل الجهاز، يرجى مراجعة واتباع إرشادات السلامة أدناه:

3.1 لا يجوز تشغيل الماكينة إلا من قبل الأفراد الذين لديهم تدريب عام.
3.2 لا يجوز إجراء الصيانة إلا بواسطة موظفين حاصلين على تدريب مهني.
3.3 تأكد من أن جميع أجهزة السلامة والتحذيرات موجودة في مكانها الصحيح قبل التشغيل.
3.4 لا تقم بتشغيل الجهاز مع ترك الغطاء مفتوحًا؛ افتح الغطاء فقط بعد إيقاف تشغيل الطاقة ومصدر الهواء.
3.5 أبقِ يديك بعيدًا عن قضيب توصيل أسطوانة الرفض أثناء تشغيل الماكينة.
3.6 لا تقم بحجب أو لمس المفتاح الكهروضوئي أثناء التشغيل، حيث قد يؤدي ذلك إلى رفض خاطئ ويسبب إصابة.
3.7 تجنب فصل التوصيلات الكهربائية أثناء تشغيل الطاقة لمنع تلف المكونات.
3.8 أثناء الصيانة، قم دائمًا بوضع علامات تحذيرية على المعدات لتجنب الحوادث.
3.9 قبل توصيل الأجهزة الخارجية، تأكد من إيقاف تشغيل كلا النظامين؛ أعد توصيل الطاقة فقط بعد الانتهاء من التثبيت.
3.10 نظرًا لأن المكونات الإلكترونية حساسة للكهرباء الساكنة، فتأكد من تأريض إطار الماكينة وخزانة التحكم بشكل صحيح.
