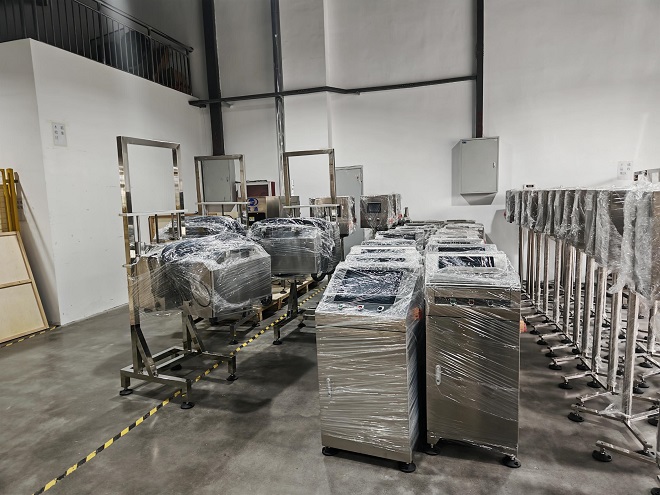

أفضل جهاز فحص الزجاجات

آلة فحص فم الزجاجة

يستخدم جهاز فحص فوهات الزجاجات تقنية رؤية آلية متطورة لإجراء فحص آلي كامل ودون تلامس عبر الإنترنت لتشوهات وأضرار فوهات زجاجات PET. صُمم النظام لإنتاجية تصل إلى 48,000 زجاجة في الساعة، وهو مناسب للاستخدام مع زجاجات PET وPE.

الظروف البيئية

• ارتفاع التشغيل: 5-3000 متر فوق مستوى سطح البحر

• درجة الحرارة المحيطة: 5 درجة مئوية – 40 درجة مئوية

• الرطوبة النسبية: 50% – 65% رطوبة نسبية

• متطلبات المصنع: يجب أن يتوافق مرفق الإنتاج مع المعايير الوطنية لتسوية الأرضية، وسعة التحمل، والمعلمات ذات الصلة لضمان التشغيل المستقر للآلة.

• متطلبات التخزين: بعد التسليم، يجب تخزين جميع المعدات والمكونات وفقًا للمعايير الوطنية. يلزم إجراء عمليات تشحيم وصيانة دورية أثناء التخزين لمنع تلف السطح أو تآكله أو تشوهه، مما قد يؤثر على التركيب أو التشغيل أو التشغيل اللاحق.

ظروف تشغيل المعدات

• مستوى الضوضاء: ≤85 ديسيبل (قد يختلف مستوى الضوضاء الفعلي اعتمادًا على الحاوية أو الحزمة التي تتم معالجتها، وقوة المعدات، وصوتيات المبنى، وعوامل مؤثرة أخرى).

• ربط مصدر الطاقة: من الخزانة الكهربائية الرئيسية للعميل إلى خزانة المعدات.

• الطاقة الرئيسية: 3 × 380 فولت تيار متردد ±10%، 50 هرتز، 3PH+N+PE

• قوة الإضاءة: 220 فولت تيار متردد، 50 هرتز، أحادي الطور

• ملاحظة: يجب تأكيد متطلبات الجهد الخاصة مسبقًا، لأنها قد تؤثر على المواصفات ووقت التسليم والتكلفة.

• إجمالي استهلاك الطاقة: حوالي 1.0 كيلو واط

• جهد التحكم: 24 فولت تيار مستمر

• الهواء المضغوط: 4-6 بار (يجب على العميل توفير اتصال الأنابيب من مصدر الهواء إلى الجهاز).

نظرة عامة على المعدات

• اسم الجهاز: آلة فحص تشطيب الزجاجة

• الموديل: MT-PK021

• الكمية: مجموعة واحدة

• القدرة الإنتاجية: 48000 زجاجة / ساعة

• الحاويات المتوافقة: زجاجات PET/PE

• خط الإنتاج المطبق: خط تعبئة الزجاجات PET/PE بسعة 48,000 زجاجة/ساعة

• نقطة التركيب: تقع داخل آلة النفخ، إما في موضع تفريغ الزجاجة من القالب أو على سلسلة الناقل.

• الوظيفة: اكتشاف وإزالة زجاجات PET/PE التي تظهر عليها تشوهات أو تلف في سطح الزجاجة.

• مبدأ عمل النظام وعملية العمل

الشكل 4: مبدأ عمل النظام ومخطط التدفق

مبدأ تشغيل النظام والعملية

• عندما تمر الزجاجة عبر مستشعر تحديد المواقع، يكتشف المستشعر وجودها، ويسجل، عن طريق وحدة التحكم، معرف الزجاجة مع قيمة المشفر الحالية.

• يقوم المستشعر بعد ذلك بتشغيل الكاميرا لالتقاط صورة لفوهة الزجاجة. بعد التقاط الصورة، يقوم معالج الصور بتحليلها وإرسال النتائج إلى واجهة المستخدم (HMI) لعرضها آنيًا، وإلى وحدة التحكم لتجهيزها لرفض الزجاجات ذات التشطيبات المعيبة.

• عندما تستقبل وحدة التحكم إشارة رفض، فإنها تعطي تعليمات للرافض بإزالة الزجاجة المقابلة التي تحمل الرقم المطابق من الخط.

مكونات التقاط الصور

• مصدر الضوء: مزود بإضاءة منطقة LED طويلة العمر (عمر خدمة يصل إلى 30,000 ساعة). باستخدام الإضاءة الأمامية، فإنها توفر رؤية واضحة لمنطقة الفحص، مما يجعل فم الزجاجة بمثابة حلقة مشرقة مستمرة. يتم استخدام فتحة يدوية وعدسة ذات تركيز ثابت، حيث يتم تحسين وضوح الصورة على مستشعر CCD عن طريق ضبط حلقة التركيز، ويتم ضبط السطوع بدقة عن طريق ضبط حلقة الفتحة.

• الكاميرا: تستخدم كاميرا CCD تناظرية ذات منطقة مصفوفة بدقة 640 × 480 بكسل ومعدل إطارات يصل إلى 60 إطارًا في الثانية، مما يضمن القدرة على التقاط الصور ومعالجتها بسرعة عالية.

• وحدة الكشف عن فم الزجاجة

عملية معالجة الصور

• محتوى الاختبار والدقة

(1) محتوى الاختبار

أ. ثقب من خلال

ب. شريحة داخلية

ج. شريحة خارجية

د- شريحة النقطة

هـ. عنق الزجاجة المشوه (البيضاوي)

(2) دقة الكشف
