أوقف تسرب رموز العبوات الكرتونية باستخدام آلة كشف من تيترا باك
لا تتسع خطوط إنتاج المشروبات المعبأة بالورق عالية السرعة لإعادة العمل. عندما يكون رمز الطباعة النافثة للحبر مفقودًا أو ضبابيًا أو مطبوعًا في غير موضعه — أو عندما تخرج عبوة كرتونية من وحدة تركيب المصاصات دون مصاصة — تصبح الفحوصات اليدوية عنق زجاجة بسرعة. صُممت آلة كشف تيترا باك لتنفيذ فحص متواصل غير تلامسي على الخط ورفض العبوات غير المطابقة تلقائيًا، مما يساعد على استقرار الجودة اليومية في خطوط الإنتاج المزدحمة.
موضع آلة كشف تيترا باك في خط الإنتاج
توضع آلة كشف تيترا باك للفحص على الخط في خطوط إنتاج المشروبات المعبأة بالورق، مع التركيز على نقطتي فحص بالغتي التأثير: جودة الطباعة النافثة للحبر ووجود المصاصة.
يُثبَّت الجهاز عادةً على الناقل، ويوضع عادةً على مسافة 0.5–1.0 م أسفل أداة تطبيق الأنبوب، مما يتيح له تقييم منطقة رمز النفث الحبري والتأكد من تركيب المصاصة أثناء مرور العبوة أمام الكاميرا بسرعة الإنتاج. وبالنسبة للمشترين الذين يخططون لتحديث خطوطهم، يُعد هذا الإرشاد المتعلق بالموقع نقطة انطلاق عملية لتخطيط الخط والإضاءة وتوقيت الرفض.
ما يتحقق منه النظام في الوقت الفعلي
عادةً ما تُحدَّد آلة الكشف من Tetra Pak لفئات العيوب التي تؤثر مباشرةً على التتبع وجاهزية العبوة:
لأن آلة الكشف عن عبوات تترا باك تعمل على الخط، يمكن تقييم كل عبوة تمر دون إيقاف خط الإنتاج، ويمكن إزالة العبوات المعيبة تلقائيًا.
كيف تعمل آلة الكشف عن عبوات تترا باك
المكونات الأساسية

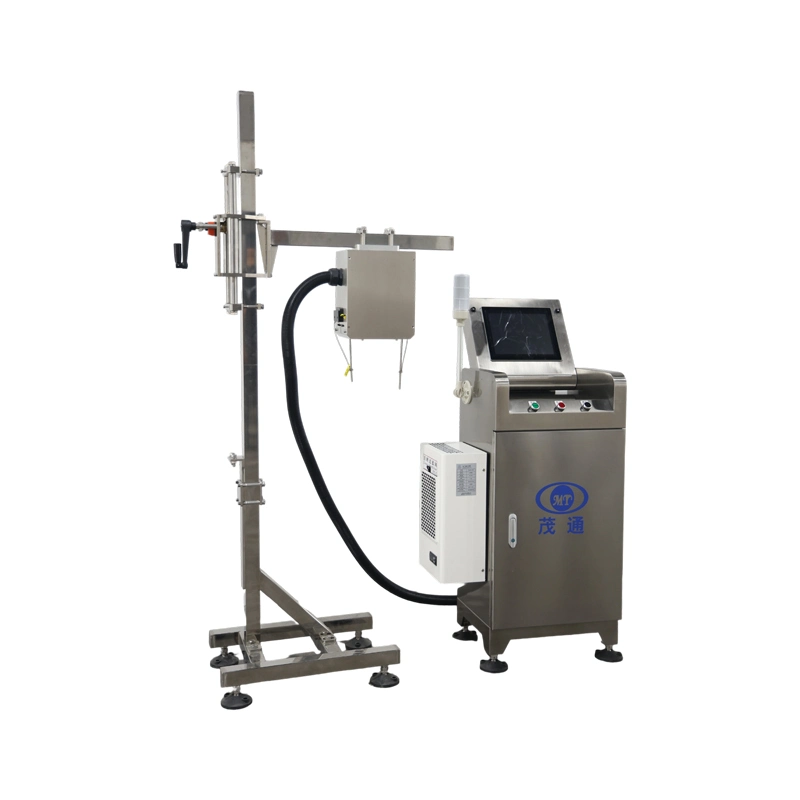

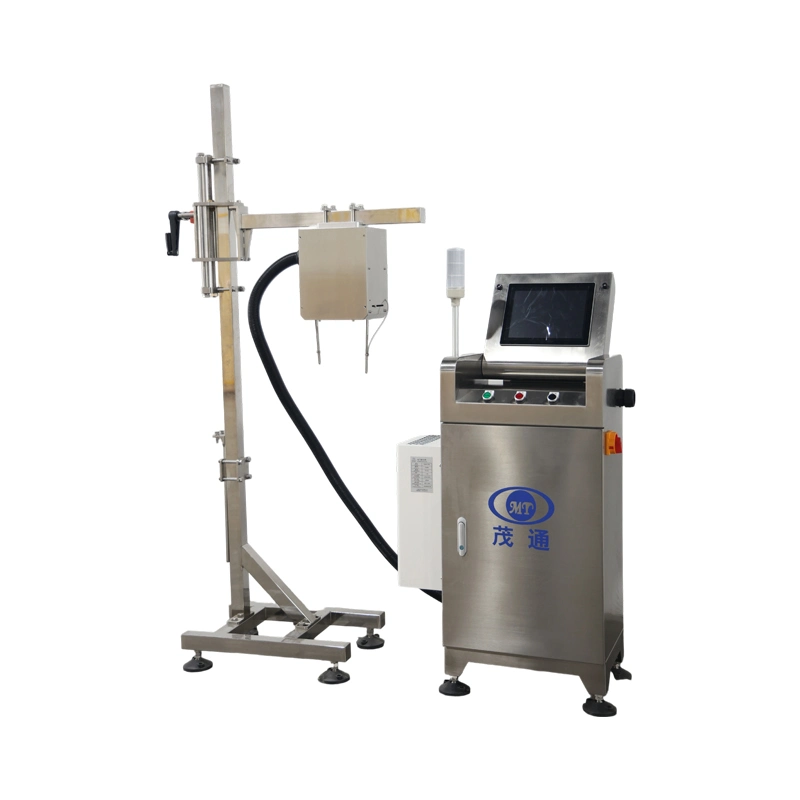

يتضمن التكوين النموذجي كاميرا رقمية بإيثرنت جيجابت تلتقط صورًا من الأعلى، ومستشعر تحديد الموضع، ومعالج صور، ووحدة تحكم متصلة بآلية رفض. يدعم مُرمِّز مثبت على المحرك المتزامن للناقل التحكم الدقيق في الرفض حتى عندما يواجه الخط تقلبات في السرعة أو توقفات قصيرة.
تدفق الفحص
يستخدم برنامج الفحص تقنية التعلم العميق المصممة لتقليل الإعداد اليدوي. أثناء تغييرات الطراز، يدعم جمع حوالي ٣٠٠ صورة للمنتج بناء نموذج البيانات المقابل.
أرقام الدقة التي يراجعها المشترون عادةً
بالنسبة لفرق المشتريات، غالباً ما تتلخص قيمة آلة الكشف من تترا باك في أداء الرفض القابل للقياس واستقرار الخط. يتم عرض دقة الفحص أدناه كبيانات تجريبية نظرية.
| عنصر الفحص | ظروف الاختبار (حيثما ذُكرت) | معدل الرفض | معدل الرفض الخاطئ |
|---|---|---|---|
| فحص الطباعة بنفث الحبر (الإجمالي) | — | — | ≤ 0.03% |
| لا طباعة نافثة للحبر (رمز مفقود، عبوة مقلوبة) | — | أكبر من ٩٩٫٩٩٪ | — |
| طباعة بنفث الحبر مفقودة أو ضبابية | غياب الرمز الإجمالي أكبر من ٥٠٪ | ≥ 99.99% | — |
| طباعة بنفث الحبر مفقودة أو ضبابية | نسبة فقدان الرمز الإجمالي أكبر من ٣٠٪ | ٩٩٫٩٦٪ فأكثر | — |
| طباعة نافثة للحبر غير صحيحة | أحرف غير قابلة للقراءة بالعين البشرية | أكثر من ٩٩٫٩٣٪ | — |
| إزاحة الموضع | يتضمن تاريخًا أو رمزًا أو رمز أمان غير صحيح؛ تشوّه | أكبر من ٩٩٫٩٩٪ | — |
| رمز مكرر | تجاوز منطقة التوسع | أكبر من ٩٩٫٩٩٪ | — |
| رموز متعددة في منطقة الرمز | — | أكبر من ٩٩٫٩٩٪ | — |
| فحص القش | لا يوجد قش | أكبر من ٩٩٫٩٩٪ | ≤ 0.01% |
عمليًا، يقيّم المشترون عادةً آلة كشف عبوات تترا باك إلى جانب مادة التغليف الخاصة بهم، وتباين الطباعة، والتعامل مع الخط، لأن هذه العوامل تؤثر في جودة الصورة وتوقيت الاستبعاد.
المعاملات الفنية وخصائص التشغيل
الطراز المشار إليه في تكوين آلة كشف عبوات تترا باك هذه هو فحص الأغطية لأكياس تترا باك، المصمم لفحص الرؤية الآلية دون تلامس.
| معلمة | المواصفات |
|---|---|
| السرعة القصوى للإنتاج | ٢٤٬٠٠٠ عبوة في الساعة |
| منطقة الفحص | فحص طابعة النفث الحبري، وفحص المصاصات |
| مستوى الحماية | IP65 |
| طريقة الرفض | استبعاد دقيق للعبوات المعيبة المكتشفة على الخط |
تشمل الميزات التشغيلية التي غالبًا ما يتم إبرازها في إعداد آلة الكشف هذه من Tetra Pak:
عندما يصبح الفحص الآلي الخيار العملي
غالبًا ما يُلجأ إلى آلة كشف عبوات تترا باك عندما يؤدي حجم الإنتاج إلى جعل الفحص اليدوي غير متسق، أو عندما تتطلب متطلبات التتبع التحقق من الرموز بطريقة مستقرة وقابلة للتكرار. ومن خلال الجمع بين فحص الطباعة بنفث الحبر، والتحقق من وجود المصاصة، والتحكم التلقائي في الاستبعاد في محطة واحدة، يمكن لآلة كشف عبوات تترا باك أن تقلل الاعتماد على الفحص اليدوي المستمر وتساعد في الحفاظ على اتساق قرارات الجودة عبر الورديات.
بالنسبة للتكوينات ذات الصلة، يمكن للمشترين أيضًا مراجعة آلة فحص رموز عبوات تترا باك وآلة فحص المصاصة لتلبية المتطلبات الخاصة بكل خط.
إذا كنت تخطط لدمج الخط أو تحتاج إلى تفاصيل المواصفات الخاصة بآلة كشف عبوات تترا باك، يمكنك التواصل مع المورد عبر الهاتف +٨٦ ١٨٦١٢٥٦٩٢٨٠ أو البريد الإلكتروني qibin@maotongtech.com. العنوان: المرحلة الثانية من المدينة، رقم ٤٥٦٧، طريق غونغيي الشمالي، حي ليتشنغ، مدينة جينان، مقاطعة شاندونغ.
