جهاز كشف مستوى السائل في زجاجات البولي إيثيلين تيريفثالات

I. نظرة عامة على المشروع

اسم المشروع: نظام فحص مستوى السائل

نطاق المشروع: تم تصميم هذا النظام لإجراء الكشف في الوقت الحقيقي عن مستويات السوائل في المنتجات ورفض الحاويات التي لا تفي بالمعايير المحددة تلقائيًا.

أقصى طاقة إنتاجية: تصل إلى 72000 زجاجة/علبة في الساعة (طراز عالي الأداء).

أنواع الحاويات القابلة للتطبيق: مناسبة للألمنيوم، والصفيح، والبلاستيك PE/PET/PP، والسيراميك، والزجاج، ومواد التعبئة والتغليف الشائعة الأخرى.

نطاق المنتج: سعة من 200 مل إلى 2000 مل؛ أقطار الحاويات بين 30-90 مم؛ الارتفاعات بين 50-200 مم.

طراز الجهاز: MT-HFX-06.

ثانياً: المتطلبات البيئية

نطاق الارتفاع: مناسب للتشغيل على ارتفاع 5-3000 متر فوق مستوى سطح البحر.

درجة الحرارة المحيطة: النطاق الأمثل 5 درجات مئوية - 40 درجة مئوية.

الرطوبة المحيطة: الرطوبة النسبية الموصى بها 50%–65% RH.

شروط المصنع: يجب أن تتوافق استواء الأرضية وقدرة تحمل الأحمال ومعايير البنية التحتية الأخرى مع المعايير الوطنية لضمان التشغيل الطبيعي للمعدات.

شروط التخزين: بعد التسليم، يجب تخزين المعدات والمكونات وفقًا للمعايير الوطنية ذات الصلة. أثناء التخزين، يلزم التشحيم والصيانة المناسبان لمنع تلف السطح أو تشوهه، مما قد يؤثر على التركيب والتشغيل والاستخدام طويل الأمد.

ثالثا. متطلبات الإنتاج

مصدر الطاقة: 220 فولت، 50 هرتز، أحادي الطور (مُقدم من العميل). يجب إبلاغ العميل مسبقاً بأي متطلبات جهد خاصة، حيث قد تؤثر على مواصفات المعدات، وجدول التسليم، والتسعير.

إجمالي استهلاك الطاقة: حوالي 1.0 كيلوواط.

جهد التحكم: 24 فولت تيار مستمر.

الهواء المضغوط: نطاق الضغط 4-12 باسكال. يجب على العميل توفير خط أنابيب الهواء من مصدر الهواء الرئيسي إلى المعدات.

رابعا. نظرة عامة على المعدات

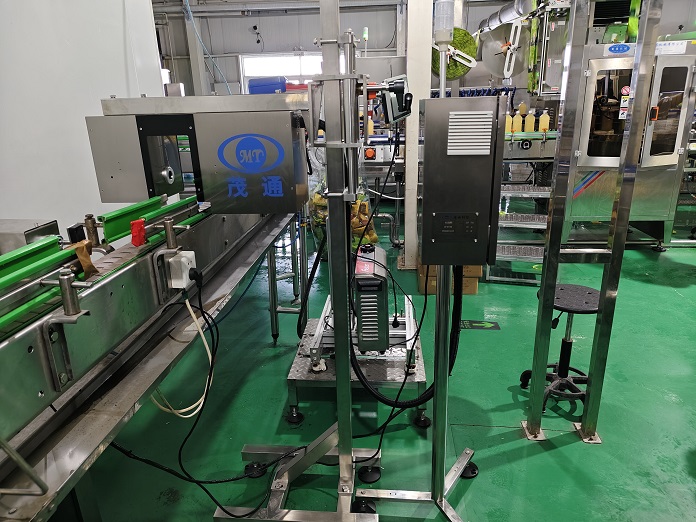

1. خطة التركيب

موقع التركيب: يتم وضعه بعد آلة التعبئة، إما قبل أو بعد طابعة نفث الحبر.

متطلبات التركيب: يجب وضعها على ناقل أحادي الصف بطول لا يقل عن مترين من طول الناقل المستقيم.

الجدول الزمني للتركيب: يمكن إتمام عملية التركيب والتشغيل في الموقع خلال 24 ساعة.

تعديل المسار: يجب إنشاء فجوة في حاجز الحماية لا تتجاوز 15 سم على سلسلة النقل المستقيمة لتكون بمثابة مخرج للرفض.

المكونات الرئيسية: وحدة الفحص، وحدة الرفض، خزانة توزيع الطاقة، واجهة الإنسان والآلة (HMI)، وحدات التحكم الإلكترونية، والتجميعات الميكانيكية.

جمع الحاويات المرفوضة: يُنصح المشتري بإعداد حاوية صلبة عند نقطة الرفض لجمع المنتجات المعيبة.

2. وظائف الفحص

كشف مستوى السائل العالي (وظيفة مساعدة).

الكشف عن انخفاض مستوى السائل (وظيفة قياسية).

3. مبدأ الكشف

يعمل النظام وفق مبدأ اختراق الأشعة السينية. تُنتج الحاويات ذات مستويات السوائل المختلفة أنماط إسقاط متباينة على المستشعر المُستقبِل، والتي تُعالَج لتُحوَّل إلى قيم عددية مميزة. وبناءً على معايير مُحدَّدة مسبقًا، يُحدِّد النظام مدى المطابقة. ويتم رفض الحاويات غير المطابقة تلقائيًا من خط الإنتاج.

4. الميزات الرئيسية

فحص مباشر بدون تلامس، دون إلحاق أي ضرر بالحاويات.

يضمن تحديد الحاويات المعيبة عبر جهاز التشفير أن دقة الرفض تظل غير متأثرة بتوقفات الخط أو اختلافات السرعة.

يتكيف تلقائياً مع سرعات النقل المتغيرة للكشف الديناميكي المستمر.

تعمل خزائن الفحص والتحكم المستقلة على تقليل التداخل الكهرومغناطيسي وتعزيز استقرار التشغيل.

يضمن الغلاف المصنوع من الفولاذ المقاوم للصدأ ذو الهيكل المحكم مقاومة الضباب وقطرات الماء، مما يحسن القدرة على التكيف مع البيئة.

إيقاف تشغيل الأشعة السينية تلقائيًا عند عدم الاستخدام لأسباب تتعلق بالسلامة وكفاءة الطاقة.

يضمن الجمع بين تصميم الدوائر الإلكترونية ونظام التشغيل المدمج أداءً مستقرًا على المدى الطويل.

نظام إنذار صوتي ومرئي متكامل مع رفض تلقائي للحاويات المعيبة.

5. المواصفات الفنية

سرعة الناقل: ≤1.6 م/ث.

قطر الحاوية المناسب: 20-120 مم (حسب كثافة المادة وحجم الحاوية).

الدقة الديناميكية: ±1.5 مم (قد تتأثر بحركة الرغوة أو الحاوية).

الدقة الثابتة: ±1 مم.

دقة الرفض: ≥99.99% عند سرعات فحص تصل إلى 400 حاوية/دقيقة.

ظروف التشغيل:

• درجة الحرارة المحيطة: 0 درجة مئوية - 40 درجة مئوية

• الرطوبة النسبية: ≤95% (عند 40 درجة مئوية)

• مصدر الطاقة: 220 فولت ±20 فولت، 50 هرتز
