يمكن اختبار الضغط

1. نظرة عامة على الأداء

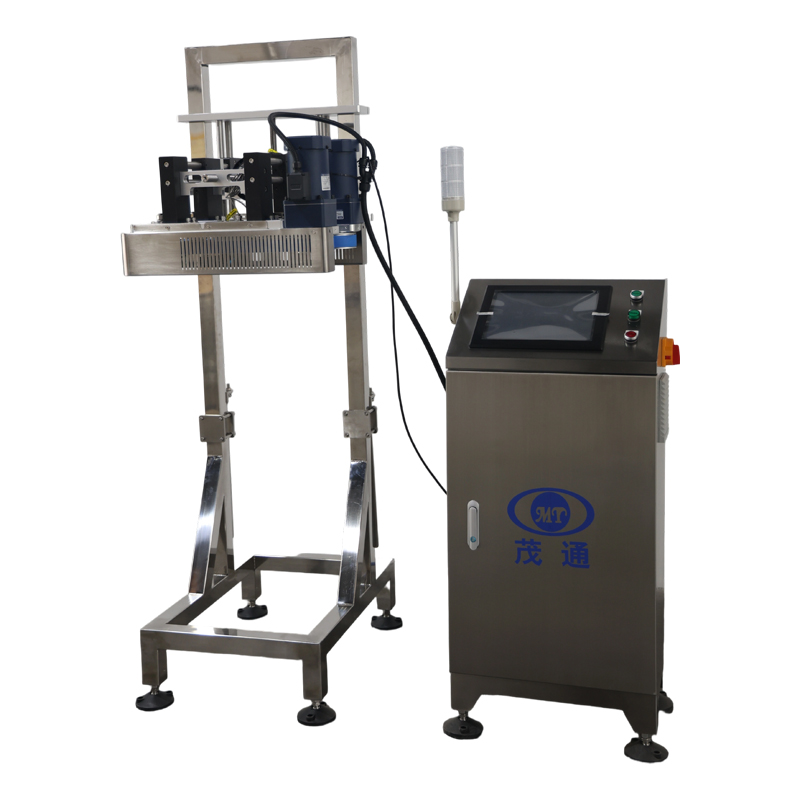

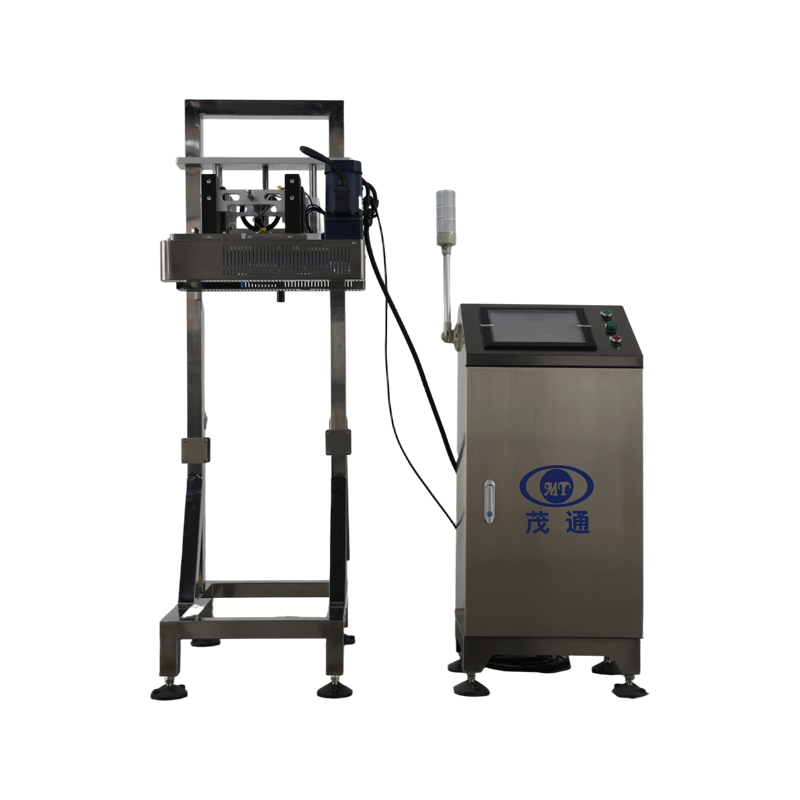

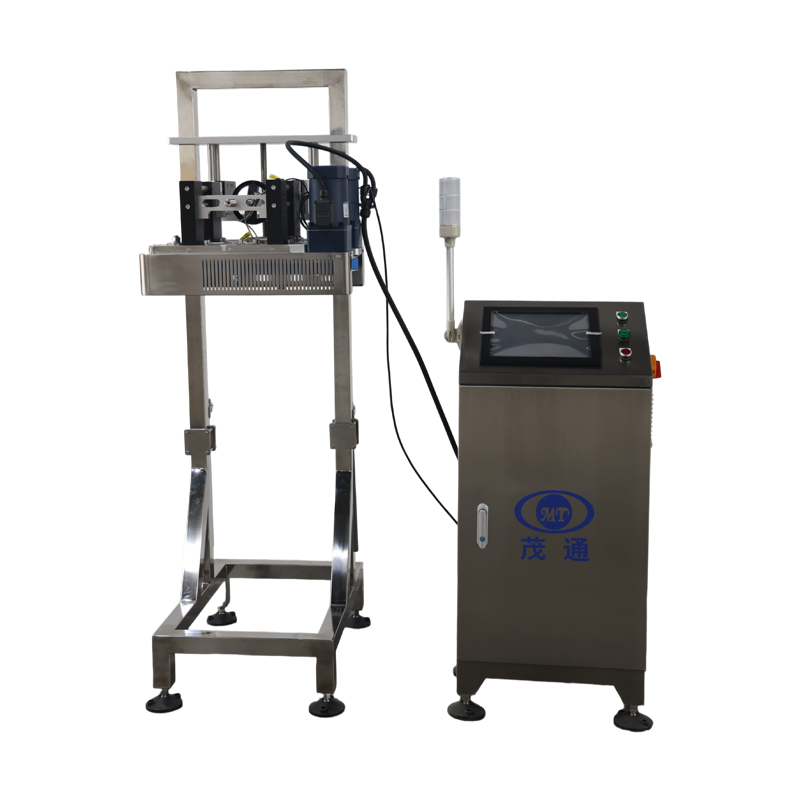

جهاز MT-YLG-XL-C0-04 هو نظام فحص ضغط آلي بالكامل، قادر على فحص ما يصل إلى 1200 علبة في الدقيقة. يعتمد الجهاز على طريقة كشف إلكترونية قائمة على التلامس، مما يوفر قياسًا دقيقًا ومباشرًا لخصائص الضغط الداخلي للعبوات، مع بيانات أخذ عينات عالية الثبات والموثوقية. وتتفوق دقته على الأنظمة المحلية والدولية المماثلة.

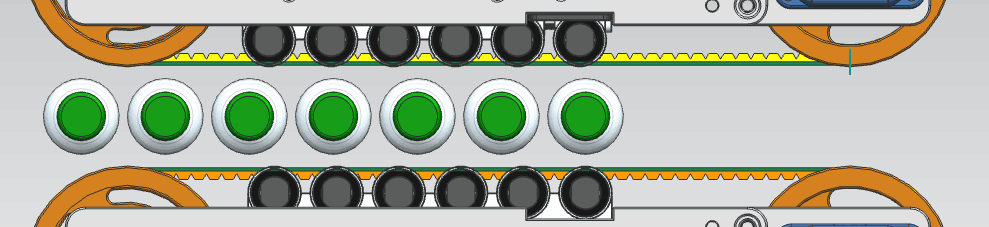

يكمن الابتكار الأساسي في تقنية كشف ضغط الحزام، التي طُوّرت بعد أكثر من ثلاث سنوات من البحث والاختبار العملي. في هذه العملية، ينقل حزام ناقل مرن العلب (أو الزجاجات)، بينما ترصد أجهزة استشعار مثبتة على طول الحزام تغيرات الضغط الداخلي. تُحوّل وحدة التحكم الإشارات المُجمعة إلى بيانات رقمية، وتُعالَج لاحقًا لتوفير انعكاس فوري لضغط العبوة وجودة المنتج.

2. المنتجات المطبقة

• علب الألمنيوم المملوءة بالنيتروجين السائل

• زجاجات بلاستيكية من مادة PE/PP تحتوي على بخار أو غاز

• حاويات أخرى مملوءة بالغاز (باستثناء المنتجات القائمة على ثاني أكسيد الكربون)

3. قدرات التفتيش

• قياس الضغط

• كشف التسرب

• كشف عدم وجود غطاء

• اكتشاف الحاوية المقلوبة

• كشف الحاويات المحظورة

• الرفض التلقائي للمنتجات غير المطابقة وفقًا للحدود التي يحددها المستخدم

4. مواصفات الأداء

1. التتبع التكيفي لسرعة خط الإنتاج؛ التوقف التلقائي أثناء توقف الخط لمنع الانفجار الناجم عن الضغط الخامل.

2. قدرة الاختبار: أكثر من 1200 علبة في الدقيقة.

3. متوافق مع اختبار المنتجات ذات الضغط العالي والمنخفض.

4. دقة القياس الثابت: ±0.01 ميجا باسكال.

5. دقة القياس الديناميكي: ±0.02 ميجا باسكال.

6. القدرة على الاستجابة عالية السرعة.

7. عملية HMI سهلة الاستخدام.

8. عرض في الوقت الحقيقي لنقاط بيانات الرفض المتعددة.

9. إنذار مرئي مع مراقبة التأثير.

10. قائمة مدمجة باللغة الصينية.

11. تقنية معالجة الإشارة الرقمية DSP المملوكة لشركة Maotong.

12. دعم فني عن بعد على مدار الساعة طوال أيام الأسبوع.

13. الرفض المستمر مع حماية التوقف التلقائي.

5. دقة الكشف

• نطاق الكشف: 0.08–0.5 ميجا باسكال

• الدقة: أفضل من 0.01 ميجا باسكال (ملاحظة: قد يؤثر اهتزاز الناقل الرأسي المفرط على دقة القياس)

• معدل الرفض: ≥99.99%

• معدل الرفض الخاطئ: ≤0.01%

6. مبدأ الاختبار القائم على البثق

عند المدخل، تُطبّق آلية توجيه ضغطًا أوليًا مُتحكّمًا به لضمان ثبات ضغط خط الأساس. أثناء النقل، تُطلق الحاويات المُشتبه في وجود تسريب ضغطًا داخليًا، والذي يُكتشف لاحقًا عند المخرج. تُظهر الحاوية المُغلقة جيدًا تغييرات طفيفة فقط، بينما تُظهر الحاوية المُسربة أو سيئة الإغلاق فقدانًا كبيرًا في الضغط. بمقارنة هذه القيم، يُحدّد النظام التسريبات وعيوب الإغلاق بدقة.

6. مبدأ الكشف عن المعدات

عندما يمر المنتج عبر السير، يمرّ بمستشعر تحديد الموقع، الذي يكتشف وصوله ويسجل رقم تعريف المنتج وإشارة التشفير الحالية عبر وحدة التحكم. يُفعّل مستشعر تحديد الموقع مستشعر القوة لقياس الضغط اللحظي الذي يُمارسه المنتج على السير. تُنقل بيانات الضغط هذه بعد ذلك إلى لوحة معالجة إشارات ماوتونغ عبر الشبكة. تُعالج لوحة معالجة الإشارات بيانات الضغط المُستقبَلة وتُحلّلها، ثم تُرسل النتائج إلى واجهة المستخدم لعرضها ديناميكيًا ووحدة التحكم. عند استلام إشارة رفض، تُخطر وحدة التحكم الرافض بإزالة المنتج الذي يحمل رقم التعريف المُطابق الذي لا يُلبي متطلبات الضغط.

ثانيا. تركيب المعدات

1. تحميل المعدات وتفريغها وتخزينها

أثناء النقل، يجب تأمين المعدات وتعبئتها، مع إيلاء اهتمام خاص لمنع تعرض المستشعر للضغط أو الشد. يجب تغليف الجزء الخارجي من المعدات بمادة مقاومة للرطوبة والصدمات لمنع الخدوش والانبعاجات والرطوبة. يجب تثبيت المعدات في مركبة النقل لمنع تلفها أثناء الحركة. عند تفريغ المعدات، استخدم معدات تحميل متخصصة وتأكد من تثبيتها بإحكام على معدات التحميل لمنع انزلاقها. أثناء الاستخدام والتخزين، يجب أن تلبي البيئة المحيطة متطلبات معينة: يجب أن تتراوح الرطوبة النسبية بين 10% و80%، ودرجة الحرارة بين 0 درجة مئوية و50 درجة مئوية.

II. إرشادات التثبيت

2.1 قم بتثبيت المعدات في وضع أفقي، مع التأكد من أن حزام الناقل المشبك محاذي تمامًا مع حزام الناقل السفلي للمنتج.

2.2 قبل التشغيل، قم بفحص جميع الكابلات للتأكد من عدم وجود توصيلات مفكوكة وتأكد من تأريض صندوق التحكم في الحامل بشكل صحيح.

2.3 قم بتوصيل مصدر الطاقة حسب الحاجة: تيار متردد أحادي الطور 220 فولت، 50 هرتز، مع إجمالي استهلاك طاقة يبلغ 250 وات.

2.4 قم بتوصيل مصدر الهواء المضغوط بشكل صحيح، مع الحفاظ على ضغط يتراوح بين 4 إلى 8 بار، وتأكد من أن جودة الهواء تتوافق مع معايير الصناعة.

٢.٥ لضمان دقة الكشف المثلى، يُجرى الاختبار بعد تبريد المنتج. يُركَّب الجهاز على ناقل مستقيم بطول يتراوح بين ١.٥ و٢ متر.

ثالثًا: تصميم المعدات وأبعادها

• الحجم الكلي: 600 مم × 1000 مم × 1700 مم

• مادة الإطار: الفولاذ المقاوم للصدأ 304، مصمم ليتم تركيبه مباشرة على نظام الناقل

• الوزن: حوالي 100 كجم

رابعًا: تعليمات السلامة

قبل تشغيل النظام، يرجى مراعاة الاحتياطات التالية:

1. لا يجوز تشغيل المعدات إلا بواسطة الموظفين المدربين.

2. يجب أن تتم الصيانة بواسطة فنيين مؤهلين.

3. تأكد من وجود جميع ملصقات التحذير وأجهزة السلامة في مكانها قبل التشغيل.

4. لا تقم أبدًا بتشغيل الجهاز مع وجود الغطاء مفتوحًا؛ قم بإزالة الغطاء فقط بعد إيقاف تشغيل الطاقة والهواء المضغوط.

5. احتفظ باليدين وأجزاء الجسم بعيدًا عن وصلة أسطوانة الرفض أثناء تشغيل الماكينة.

6. لا تعيق أو تلمس المفتاح الضوئي الكهربائي أثناء التشغيل، حيث قد يؤدي ذلك إلى حدوث إجراءات رفض غير مقصودة ويشكل مخاطر تتعلق بالسلامة.

7. لا تقم بفصل أي توصيلات كهربائية أثناء تشغيل الوحدة لتجنب إتلاف المكونات.

8. أثناء الصيانة، قم بوضع علامة واضحة على المعدات لمنع الإصابات العرضية.

9. عند توصيل أجهزة خارجية، تأكد من إيقاف تشغيل كلا النظامين. قم بالتوصيل بشكل صحيح قبل استعادة الطاقة.

10. نظرًا لأن المكونات الداخلية حساسة للتفريغ الساكن، تأكد دائمًا من تأريض الإطار وخزانة التحكم بشكل صحيح.

خامسا الشروط التجارية

1. التسليم: سيتم تسليم المعدات وتركيبها في موقع الإنتاج الخاص بالمشتري.

2. الضمان: 12 شهرًا من تاريخ القبول، ولا يتجاوز 14 شهرًا من تاريخ الشحن.

3. خدمة ما بعد الضمان: لمدة عامين بعد فترة الضمان، سيتم فقط فرض تكاليف السفر وقطع الغيار لزيارة المهندس.

4. المعاينات الدورية: يمكن جدولة زيارتين للمهندس سنويًا (يومان لكل زيارة) بناءً على طلب المشتري، مع فاتورة قطع الغيار فقط. يجب إرسال الإشعار عبر الفاكس قبل أسبوعين على الأقل.

5. دعم البرامج: سيتم توفير ترقيات مجانية للبرامج مدى الحياة دون الحاجة إلى تعديلات إضافية في الأجهزة.

6. الرد على الخدمة: عند استلام طلب خدمة مكتوب، سيقوم المورد بإرسال مهندس إلى منشأة المشتري خلال 72 ساعة (البر الرئيسي للصين).
