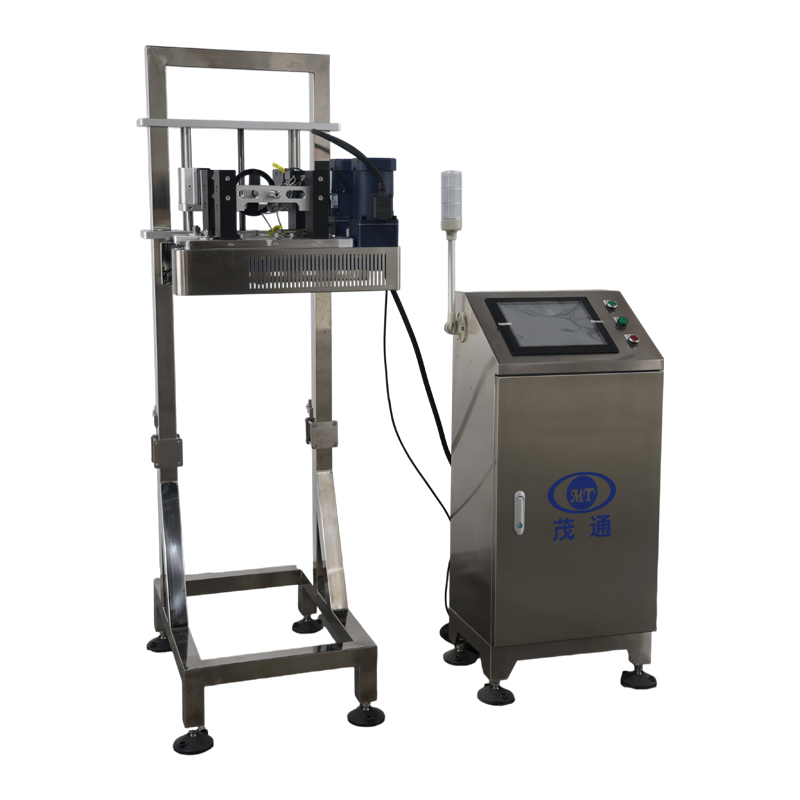

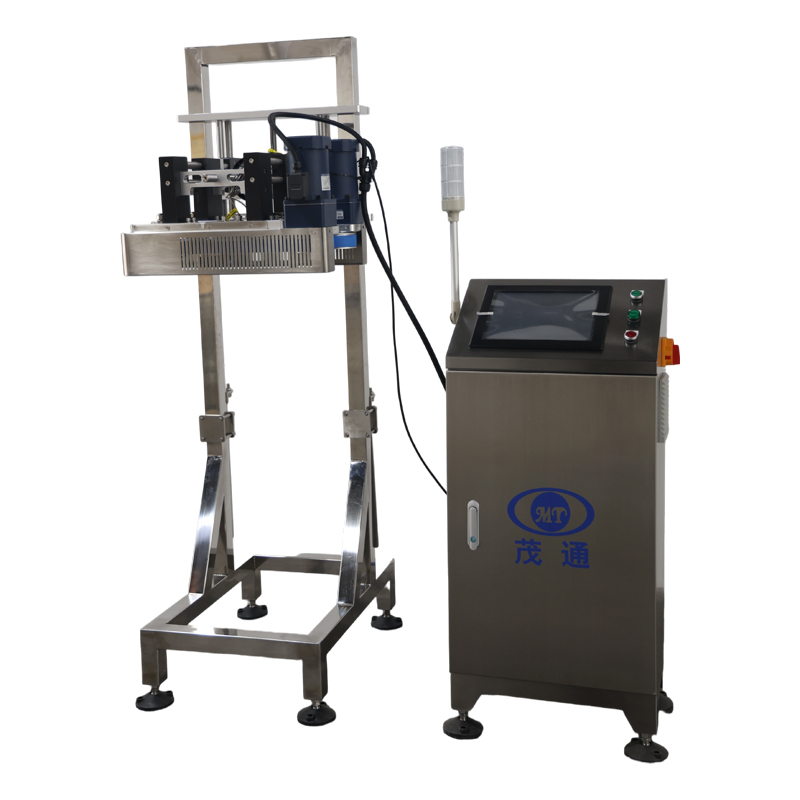

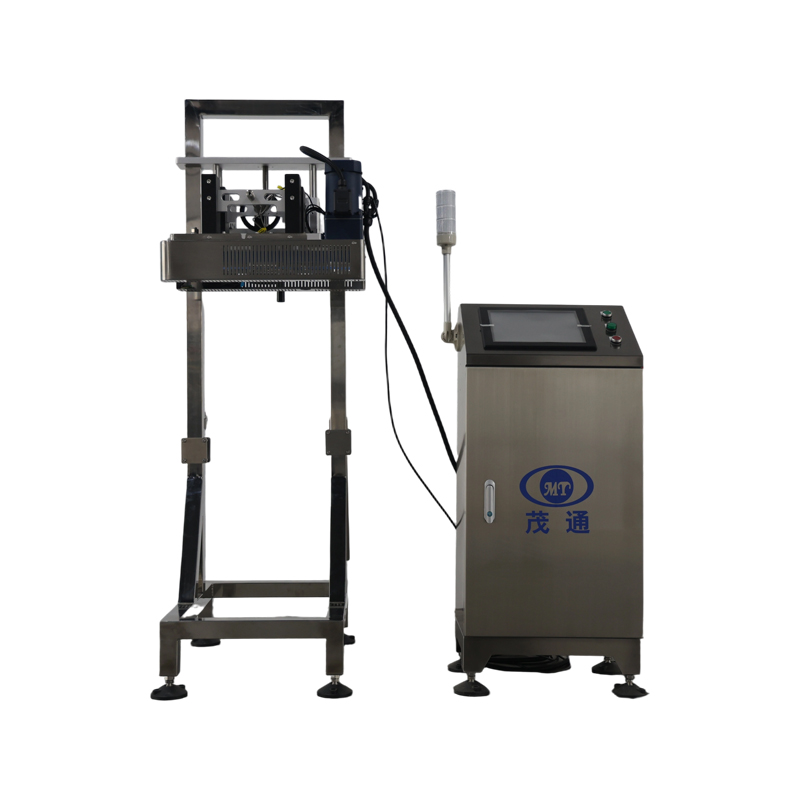

آلة كشف الضغط الداخلي للعلب

1. وصف الأداء

آلة فحص الضغط الداخلي للعلب هي نظام فحص ضغط آلي بالكامل، مصمم لاختبار ما يصل إلى 1200 علبة في الدقيقة. تستخدم طريقة قياس عبر الإنترنت تعتمد على التلامس، مما يوفر انعكاسًا مباشرًا ودقيقًا للغاية للضغط الداخلي للحاوية. يوفر النظام بيانات أخذ عينات مستقرة وموثوقة، محققًا مستوى من الدقة يتفوق على الحلول المحلية والدولية المماثلة.

في قلب النظام توجد تقنية كشف الضغط بالحزام، التي تم تحسينها عبر أكثر من ثلاث سنوات من البحث والتطوير والاختبار. أثناء التشغيل، تُنقل المنتجات بواسطة حزام مرن، بينما تقوم مستشعرات موضوعة على جانب الحزام بقياس الضغط داخل العلب أو الزجاجات. يتم تحويل البيانات الملتقطة إلى إشارات رقمية بواسطة وحدة التحكم وتحليلها لتقييم ضغط الحاوية وجودتها الإجمالية.

2. كائنات الفحص المطبقة

• علب ألومنيوم مملوءة بالنيتروجين السائل

• زجاجات بلاستيكية من PE/PP تحتوي على غاز أو بخار

• حاويات أخرى تحتوي على غاز (باستثناء ثاني أكسيد الكربون)

3. القدرات على إجراء الفحوصات

• قياس الضغط

• كشف التسرب

• كشف عدم وجود الغطاء

• تحديد العلب المقلوبة

• كشف العلب المسدودة

• الرفض التلقائي للمنتجات غير المطابقة بناءً على معايير يحددها المستخدم

4. الأداء والمعايير

1. مزامنة تكيفية مع سرعة الخط؛ يتوقف النظام تلقائيًا عند توقف الخط، مما يمنع تمزق المنتج بسبب التشغيل الخامل

2. سرعة اختبار تتجاوز 1,200 علبة في الدقيقة

3. قادر على إجراء اختبارات الضغط العالي والمنخفض

4. الدقة الثابتة: ±0.01 ميجا باسكال

5. الدقة الديناميكية: ±0.02 ميجا باسكال

6. مقاومة عالية للصدمات

7. واجهة إنسان–آلة بديهية

8. المراقبة والعرض الفوري لبيانات الرفض

9. إنذار ضوئي مرئي للتأثيرات غير الطبيعية

10. قائمة تشغيل مدمجة باللغة الصينية

11. خوارزمية معالجة الإشارات الرقمية الحصرية من ماوتونغ DSP

12. دعم فني عن بعد على مدار 24 ساعة في اليوم و7 أيام في الأسبوع

13. الرفض المستمر مع الإغلاق التلقائي

5. دقة الكشف

• النطاق: 0.08 – 0.5 ميجا باسكال

• الدقة: أفضل من 0.01 ميجا باسكال (ملاحظة: قد تؤثر الاهتزازات الرأسية المفرطة لسلاسل النقل على القراءات)

• معدل الرفض: ≥99.99%

• معدل الرفض الخاطئ: ≤0.01%

6. مبدأ كشف البثق

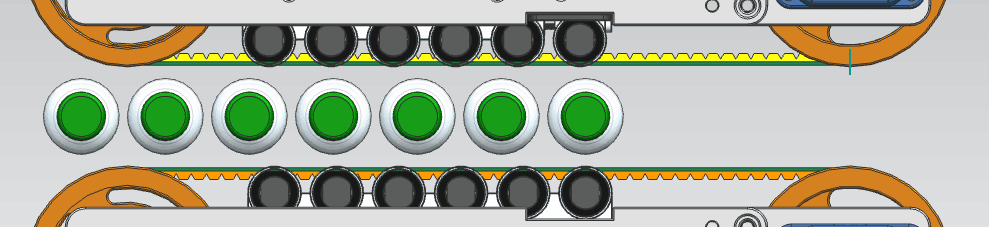

يتم تركيب آلية توجيه عند المدخل لتطبيق ضغط أولي، مما يحدد ضغطًا أساسيًا داخل الحاوية. إذا كان هناك تسرب، يتم تحرير معظم الضغط قبل القياس النهائي عند المخرج. بالنسبة للحاويات السليمة، يظل تغير الضغط ضئيلًا؛ أما بالنسبة للحاويات المعيبة، فإن الفرق كبير. تضمن هذه الطريقة تحديدًا موثوقًا للتسربات وضعف أداء الختم.

7. مبدأ كشف المعدات

عندما يُنقل المنتج على طول الحزام، يمر أولاً بمستشعر التموضع. يكتشف هذا المستشعر وصول المنتج، ويسجّل رقم تعريفه، ويسجّل إشارة جهاز الترميز المقابلة عبر وحدة التحكم. ثم يقوم مستشعر التموضع بتشغيل مستشعر القوة، الذي يلتقط الضغط اللحظي الذي يبذله المنتج على الحزام. تُنقل بيانات الضغط هذه عبر الشبكة إلى لوحة معالجة الإشارات من نوع ماوتونغ، حيث يتم تحليلها ومعالجتها. تُعرض النتائج بشكل ديناميكي على واجهة الإنسان والآلة وتُرسل في الوقت نفسه إلى وحدة التحكم. إذا حدد التحليل أن المنتج لا يفي بمتطلبات الضغط، تصدر وحدة التحكم أمر رفض، وتوجّه جهاز الرفض لإزالة المنتج ذي رقم التعريف المطابق.

II. تركيب المعدات

1. التعامل مع المعدات، والنقل، والتخزين

أثناء النقل، يجب تثبيت المعدات بإحكام وتغليفها بشكل صحيح لتجنب التلف. يجب توخي الحذر الخاص لضمان عدم تعرض أجهزة الاستشعار لضغط ميكانيكي أو إجهاد شد. يجب حماية السطح الخارجي للمعدات بمواد مقاومة للرطوبة وممتصة للصدمات للحماية من الخدوش أو الانبعاجات أو تسرب المياه. يجب تثبيت الآلة بإحكام على مركبة النقل لمنع الحركة أو التلف الناتج عن الاهتزاز.

عند التفريغ، استخدم معدات الرفع المناسبة وتأكد من أن الآلة موضوعة بأمان على معدات المناولة لتجنب الانزلاق.

للاستخدام والتخزين، يجب أن تفي البيئة بالمتطلبات التالية:

• الرطوبة النسبية: 10% – 80%

• درجة الحرارة المحيطة: 0°م – 50°م

2. مواصفات التركيب

2.1. يجب تركيب المعدات على سطح مستوٍ، مع التأكد من أن حزام النقل المُثبّت مُحاذى بدقة ومتوازٍ مع حزام النقل السفلي للمنتج.

2.2. قبل تشغيل الطاقة، افحص جميع الكابلات بعناية للتأكد من أنها موصولة بإحكام، وتحقق من أن صندوق التحكم في الهيكل مؤرض بشكل صحيح.

2.3. مصدر الطاقة: تيار متردد أحادي الطور 220 فولت، 50 هرتز، بإجمالي استهلاك طاقة 250 واط.

2.4. الهواء المضغوط: نطاق الضغط 4–8 بار؛ يجب أن تتوافق جودة الهواء مع المعايير الصناعية ذات الصلة.

2.5. للحصول على أفضل دقة اختبار، يجب فحص المنتجات فقط بعد التبريد. يجب وضع الماكينة على مقطع ناقل مستقيم بطول 1.5–2 متر.

3. هيكل المعدات وأبعادها

3.1. الحجم الكلي: 600 مم × 1000 مم × 1700 مم
3.2. مادة الهيكل: فولاذ مقاوم للصدأ 304، مدمج مع تصميم الناقل
3.3. الوزن الصافي: حوالي 100 كجم

ثالثًا. إرشادات السلامة للتشغيل

لضمان الاستخدام الآمن، يرجى مراعاة الاحتياطات التالية:

3.1. يُسمح فقط للأفراد المدربين بتشغيل المعدات.
3.2. يجب أن تتم الصيانة حصريًا بواسطة فنيين مؤهلين.
3.3. تأكد من تثبيت جميع ملصقات السلامة وأجهزة الحماية بشكل صحيح قبل التشغيل.
3.4. لا تقم بتشغيل الماكينة والغطاء مفتوح. لا يجوز إزالة الغطاء إلا بعد إيقاف تشغيل كل من الطاقة والهواء المضغوط.
3.5. أبقِ يديك بعيدًا عن قضيب توصيل أسطوانة الرفض أثناء تشغيل الماكينة.
3.6. تجنب إعاقة أو لمس المفتاح الكهروضوئي أثناء التشغيل، فقد يؤدي ذلك إلى تنشيط خاطئ وإصابة محتملة.
3.7. لا تقم بفصل أو قطع التوصيلات الكهربائية أثناء تشغيل النظام، فقد يؤدي ذلك إلى تلف المكونات الحساسة.
3.8. أثناء الصيانة، قم بوضع علامة تحذيرية واضحة على المعدات لمنع التشغيل العرضي.
3.9. قبل توصيل الأجهزة الخارجية، تأكد من إيقاف تشغيل كل من المعدات والجهاز الخارجي. أعد تشغيل الطاقة فقط بعد إجراء جميع التوصيلات بشكل آمن.
3.10. نظرًا لأن المكونات الإلكترونية الداخلية حساسة للكهرباء الساكنة، يجب تأريض كل من الإطار وخزانة التحكم بشكل صحيح.

رابعًا: الشروط التجارية

1. التسليم: إلى منشأة الإنتاج الخاصة بالمشتري.

2. الضمان: 12 شهرًا من تاريخ القبول، على ألا يتجاوز 14 شهرًا من تاريخ الشحن.

3. خدمة ما بعد الضمان: لمدة عامين بعد انتهاء الضمان، سيتم تحصيل تكاليف سفر المهندسين وقطع الغيار فقط.

4. الصيانة الوقائية: زيارتان للتفتيش في الموقع سنويًا (يومان لكل زيارة)؛ يتحمل المشتري تكاليف قطع الغيار فقط. يجب تقديم طلبات التفتيش قبل أسبوعين على الأقل عبر الفاكس.

5. البرمجيات: سيتم توفير ترقيات برمجية مجانية طويلة الأجل، دون الحاجة إلى تعديلات على الأجهزة.

6. الاستجابة للخدمة: عند استلام طلب كتابي، سيقوم المورد بإرسال موظفي الخدمة إلى موقع إنتاج المشتري في البر الرئيسي للصين خلال 72 ساعة.
