آلة فحص الفم البصرية للنماذج الأولية

يستخدم جهاز فحص فوهات الزجاجات تقنية فحص بصرية متطورة لإجراء فحص آلي كامل ودون تلامس عبر الإنترنت لكشف تشوه وتلف فوهات زجاجات PET. تبلغ الطاقة الإنتاجية المقدرة 48,000 زجاجة في الساعة. وهو مناسب لزجاجات PET/PE.

الظروف البيئية

• ارتفاع التشغيل: 5-3000 متر فوق مستوى سطح البحر

• نطاق درجة الحرارة المحيطة: 5 درجة مئوية – 40 درجة مئوية

• الرطوبة النسبية: 50% – 65% رطوبة نسبية

• متطلبات المصنع: يجب أن تتوافق تسوية الأرضية، وقدرتها على تحمل الأحمال، والمعلمات ذات الصلة مع المعايير الوطنية لضمان التشغيل المستقر للآلة.

• متطلبات التخزين: عند التسليم، يجب تخزين جميع المكونات والمعدات وفقًا للمعايير الوطنية. أثناء التخزين، يجب تطبيق التزييت والصيانة الوقائية المناسبة لمنع تآكل السطح أو تشوهه، مما قد يؤثر على التركيب والتشغيل.

متطلبات تشغيل المعدات

• مستوى الضوضاء: ≤85 ديسيبل (تعتمد المستويات الفعلية على نوع الحاوية/الحزمة، وقوة الماكينة، وصوتيات الموقع).

• اتصال مصدر الطاقة: بين الخزانة الكهربائية الرئيسية للعميل وخزانة المعدات.

• الطاقة الرئيسية: 3 × 380 فولت تيار متردد ±10%، 50 هرتز، 3PH + N + PE

• الطاقة المساعدة (الإضاءة): 220 فولت تيار متردد، 50 هرتز، أحادي الطور

• ملاحظة: يجب تحديد الجهد الكهربي الخاص مسبقًا، لأنه قد يؤثر على المواصفات ووقت التسليم والتكلفة.

• إجمالي استهلاك الطاقة: حوالي 1.0 كيلو واط

• جهد التحكم: 24 فولت تيار مستمر

• إمداد الهواء المضغوط: 4-6 بار (يتم توفير أنابيب الهواء بين المصدر والوحدة الرئيسية من قبل العميل).

نظرة عامة على المعدات

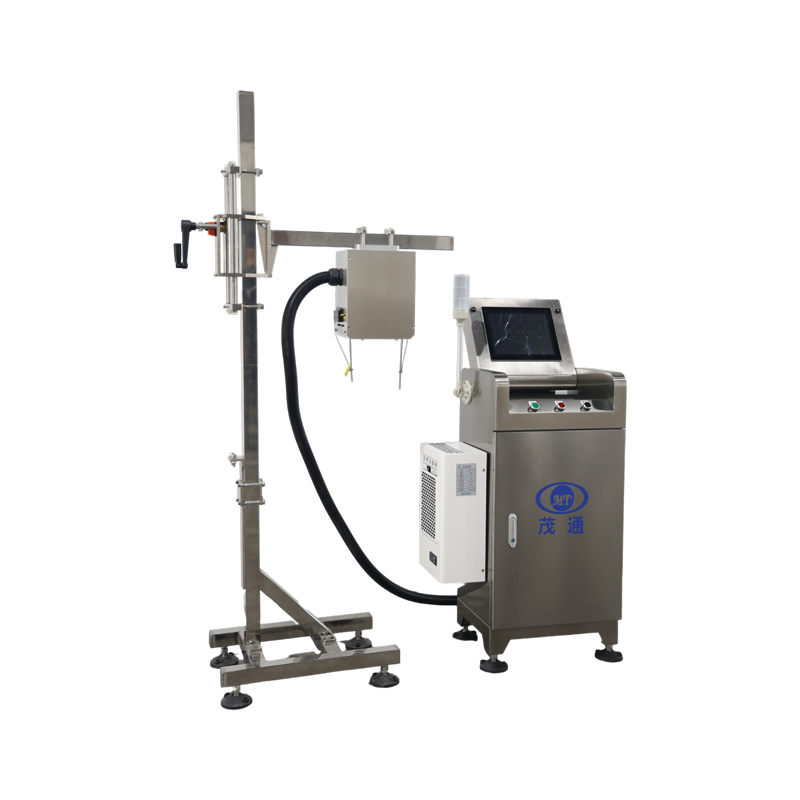

• اسم المعدات: آلة فحص تشطيب الزجاجات

• الموديل: MT-PK021

• الكمية: مجموعة واحدة

• القدرة الإنتاجية: 48000 زجاجة في الساعة

• الحاويات المتوافقة: زجاجات PET / PE

• خط الإنتاج المطبق: خط تعبئة وتغليف PET/PE بقدرة 48000 زجاجة/ساعة

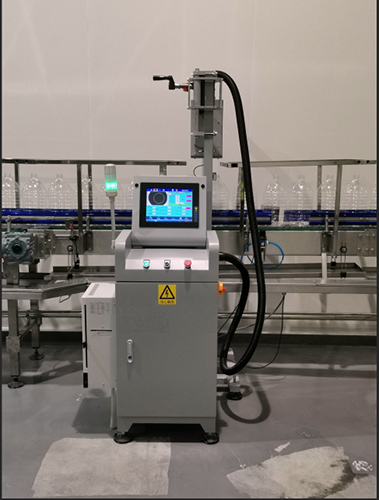

• موضع التركيب: داخل آلة النفخ - عند نقطة تفريغ الزجاجة من القالب أو على طول سلسلة الناقل

• الوظيفة الأساسية: إجراء الكشف عبر الإنترنت ورفض زجاجات PET / PE التي بها تشوه أو تلف في الفم على سطح الختم العلوي.

4.2 مبدأ عمل النظام وعملية

الشكل 4: مبدأ عمل النظام ومخطط التدفق

مبدأ تشغيل النظام والعملية

1. عندما تمر الزجاجة عبر مستشعر تحديد المواقع، يكتشف المستشعر وجودها، ويسجل، عن طريق وحدة التحكم، معرف الزجاجة مع قيمة المشفر الحالية.

2. يقوم مستشعر تحديد المواقع في نفس الوقت بتشغيل الكاميرا لالتقاط صورة لفم الزجاجة. بمجرد الحصول عليها، تتم معالجة الصورة بواسطة معالج الصور، ويتم إرسال النتائج إلى واجهة الإنسان والآلة لعرضها في الوقت الفعلي وكذلك إلى وحدة التحكم للتحضير لرفض الزجاجات ذات الأفواه المعيبة.

3. عندما تستقبل وحدة التحكم إشارة عيب، فإنها تعطي تعليمات للرافض بإزالة الزجاجة المرتبطة بالمعرف المقابل.

4.3 مكونات التقاط الصور

• مصدر الضوء: يُستخدم مصدر إضاءة LED للمنطقة بعمر افتراضي يصل إلى 30,000 ساعة. باستخدام الإضاءة الأمامية، يُبرز هذا المصدر تفاصيل الجسم المُعاين بوضوح. في الصورة المُلتقطة، تظهر فوهة الزجاجة كحلقة ساطعة متصلة. تُستخدم عدسة ثابتة التركيز ذات فتحة يدوية. تُضبط حلقة التركيز لضمان أقصى قدر من الوضوح على سطح مستشعر CCD، بينما تُضبط حلقة الفتحة لتحسين سطوع الصورة.

• الكاميرا: يتم استخدام كاميرا CCD تناظرية ذات منطقة مصفوفة، توفر دقة 640 × 480 بكسل وقادرة على التقاط ما يصل إلى 60 إطارًا في الثانية.

4.4 وحدة الكشف عن فم الزجاجة:

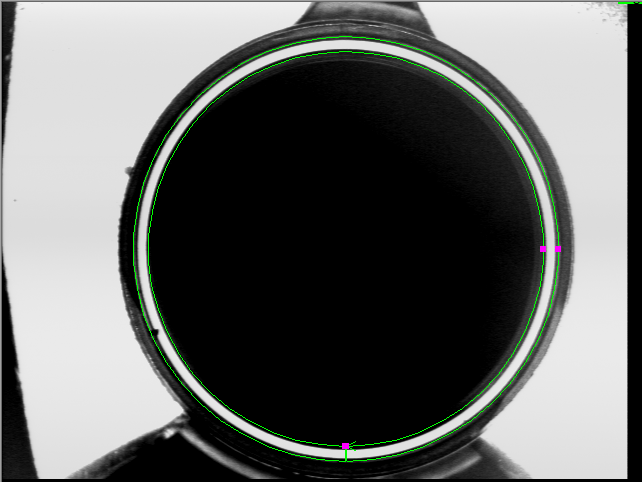

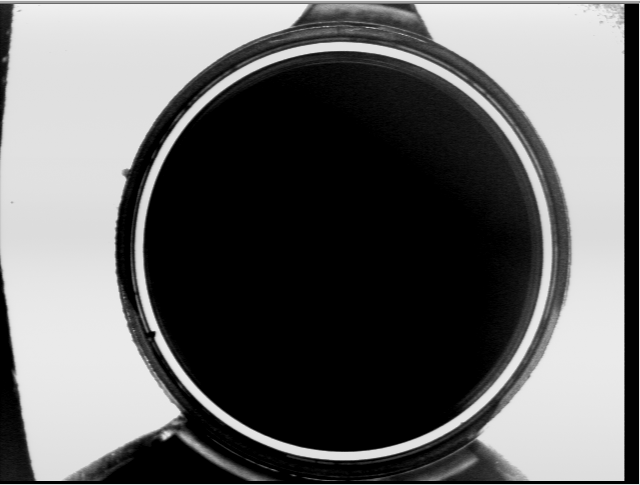

عملية معالجة الصور

4.5 محتوى الاختبار والدقة:

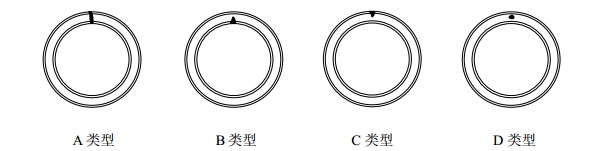

4.5.1 محتوى الاختبار

أ. ثقب من خلال

ب. الشريحة الداخلية

ج. شريحة خارجية

د- شريحة النقطة

هـ. عنق الزجاجة المشوه (بيضاوي الشكل)

4.5.2 دقة الكشف
