I. نظرة عامة على المشروع

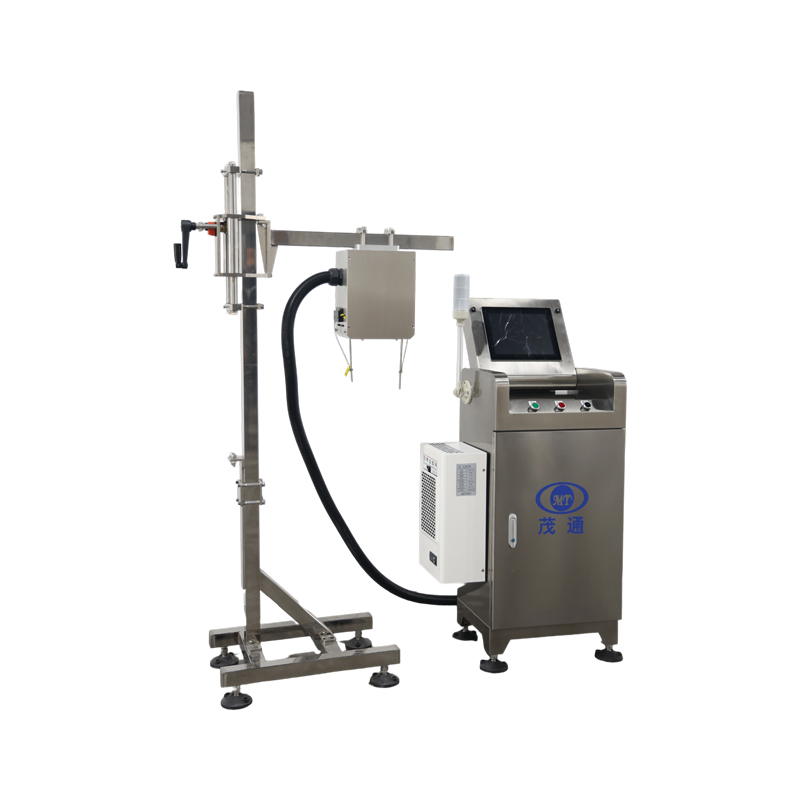

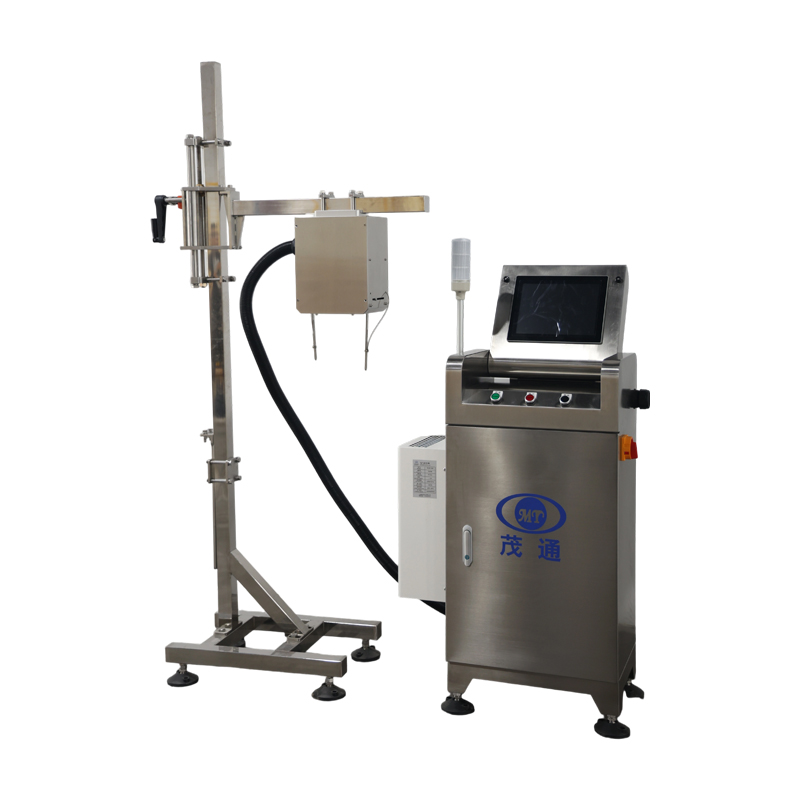

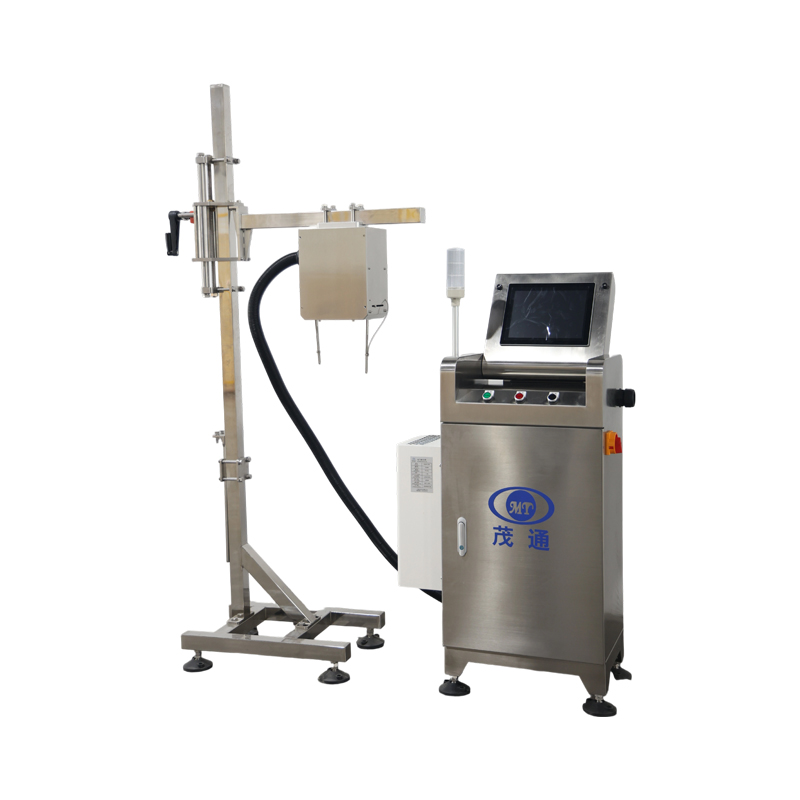

عنوان المشروع: نظام فحص الختم
نطاق العمل: التفتيش في الوقت الحقيقي لجودة ختم الحاويات مع التعرف التلقائي ورفض المنتجات المعيبة.
الحد الأقصى للإنتاج: ما يصل إلى 18000 علبة في الدقيقة.
حجم الحاوية المناسب: 1 لتر – 2 لتر.
II. المتطلبات البيئية
نطاق الارتفاع: مناسب للعمل على ارتفاع يتراوح بين 5 و3000 متر فوق مستوى سطح البحر.
درجة حرارة التشغيل: من 5 درجة مئوية إلى 40 درجة مئوية.
رطوبة التشغيل: 50%–65% رطوبة نسبية.
ظروف المصنع: يجب أن تتوافق استواء الأرضية وقدرتها على تحمل الأحمال وظروف الموقع الأخرى مع المعايير الوطنية ذات الصلة لضمان التشغيل السليم للآلة.
متطلبات التخزين: بعد التسليم، يجب تخزين المعدات والمكونات في منشآت مطابقة للمعايير الوطنية. أثناء التخزين، يلزم إجراء عمليات تشحيم وصيانة مناسبة لمنع تلف أسطح القطع أو تشوهها، مما قد يعيق التركيب أو التشغيل أو التشغيل العادي.
ثالثًا: ظروف الإنتاج
مصدر الطاقة: ٢٢٠ فولت، ٥٠ هرتز، أحادي الطور، من قِبل العميل. (يجب إبلاغ العميل مسبقًا بمتطلبات الجهد الخاصة، فقد تؤثر على المواصفات ومدة التنفيذ والسعر).
إجمالي استهلاك الطاقة: حوالي 0.5 كيلو واط.
جهد التحكم: 24 فولت تيار مستمر.
إمداد الهواء المضغوط: ٤-١٢ بار. العميل مسؤول عن توصيل خط الهواء المضغوط من المصدر إلى الجهاز.
رابعا. الميزات الرئيسية
عملية التفتيش عبر الإنترنت بدون تلامس.
شاشة لمس ملونة سهلة الاستخدام مع واجهة HMI لسهولة التشغيل.
إمكانية الفحص على الوجهين للطباعة النافثة للحبر والتحقق من رمز الاستجابة السريعة.
هندسة النظام المعيارية مع واجهات متعددة، مما يسمح بالتكامل المرن والتوسع المستقبلي.
موثوقية عالية مع معدل فشل منخفض وصيانة مباشرة.
2. المكونات الميكانيكية للمعدات
نموذج
|
اسم |
وصف موجز |
الوصف الوظيفي |
ملاحظة
|
1 |
خزانة التوزيع |
يتكون من جهاز كمبيوتر لمعالجة الصور، وجهاز كمبيوتر لمعالجة الواجهة، ووحدة تحكم ستروب، ونظام تحكم، ومصدر ضوء LED، وكاميرا صناعية، وأجهزة استشعار. |
يقوم بتزويد النظام بأكمله بالطاقة، ومعالجة الصور، والتحكم في رفض المنتجات المعيبة. |
|
2 |
وحدة الكشف |
وهو يتكون في المقام الأول من صمامات الملف اللولبي والمكونات الميكانيكية. |
يلتقط الصور بشكل ديناميكي |
|
3 |
جهاز الرفض |
وصف موجز |
يستقبل الإشارات ويتحكم في رفض المنتجات المعيبة. |
3. التركيب الكهربائي للمعدات
نموذج
|
اسم |
نموذج |
كمية
|
ملحوظات |
1 |
معالجة الصور بالكمبيوتر الصناعي |
معالج إنتل 5 |
1 |
تايوان |
2 |
آلة تصوير |
عرض كامل قابل للتخصيص |
1 |
صنع في الصين |
3 |
وحدة IO للكاميرا |
1 |
صنع في الصين |
|
4 |
عدسة |
قابلة للتخصيص بشكل شامل |
1 |
صنع في الصين |
5 |
كابل الكاميرا |
1 |
حسب الطلب |
|
6 |
DSP |
MT-9000 |
1 |
حسب الطلب |
7 |
شاشة تعمل باللمس |
1 |
تايوان |
|
8 |
وحدة تحكم مصدر الضوء |
الأراضي الفلسطينية المحتلة |
1 |
صنع في الصين |
9 |
مصدر الضوء |
ليشي |
1 |
صنع في الصين |
خامسا مبدأ التفتيش:

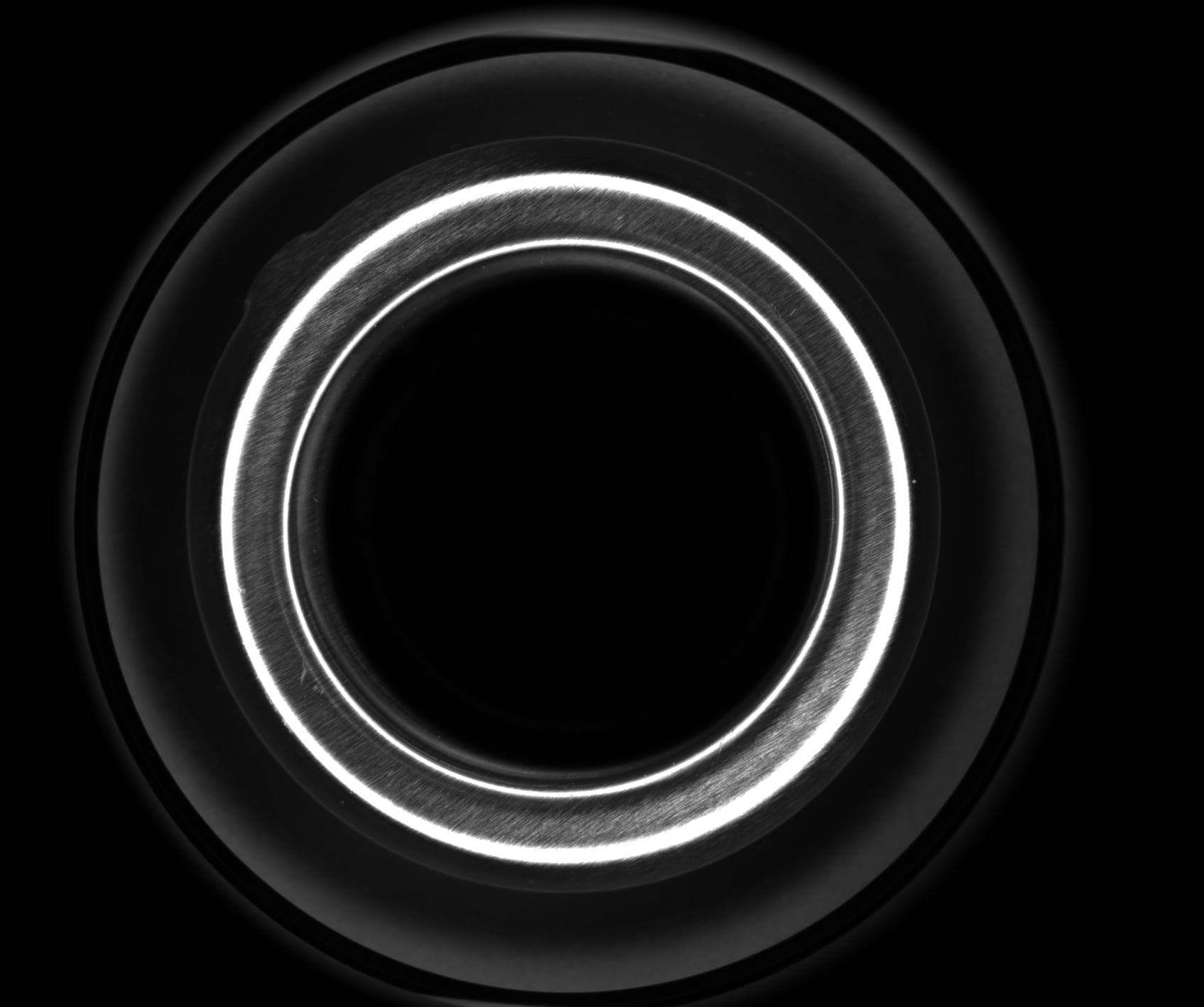

1. يتم استخدام كاميرا عالية الدقة ومجموعة عدسات جانبية بزاوية 360 درجة لتصوير الجدران الجانبية لفحص الختم.

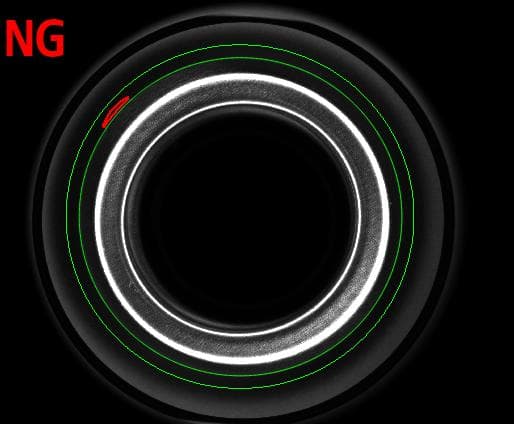

أولاً، يُوضع غطاء الزجاجة بدقة، وتُنشأ منطقة كشف دائرية على حافة الجدار الجانبي في الصورة. إذا كان غطاء الزجاجة مُحكم الإغلاق، فسيحدث تغيير ملحوظ في قيمة تدرج الرمادي ضمن منطقة الكشف الدائرية. بناءً على درجة التغيير في تدرج الرمادي، تُحدد قيمة عتبة مناسبة. إذا تجاوزت قيمة تدرج الرمادي هذه القيمة، يُرفض المنتج باعتباره معيبًا.
سادسا. متطلبات التثبيت:
١. يجب أن يكون الناقل مزودًا بسلسلة صف واحد بطول ١٫٨ متر. يجب أن يحافظ خط الناقل على خط واضح حول عنق الزجاجة، خاليًا من الاهتزازات وقطرات الماء. قد يؤثر ذلك على عملية فحص الكاميرا.
2. يجب ألا يزيد ميل ناقل سلسلة التفتيش عن 20 درجة، ويجب أن تكون المسافة بين الزجاجات 3-5 مم.
3. إذا أظهرت أعناق الزجاجة في موقع تركيب الفحص اهتزازًا، فيجب إضافة جهاز تثبيت بقياس 60-80 ملم لمنع ذلك.
