I. نظرة عامة على المشروع

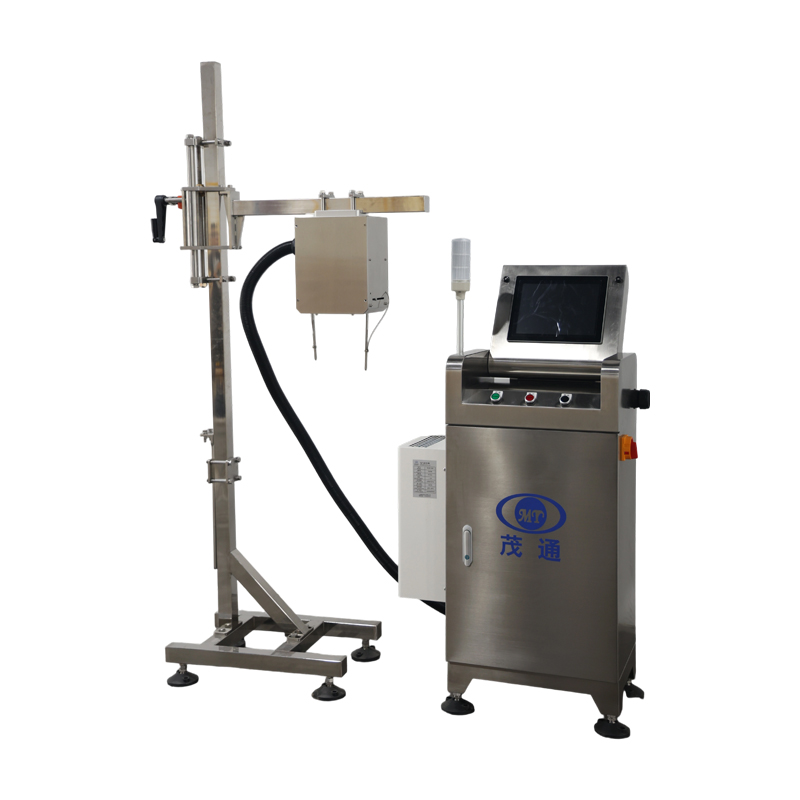

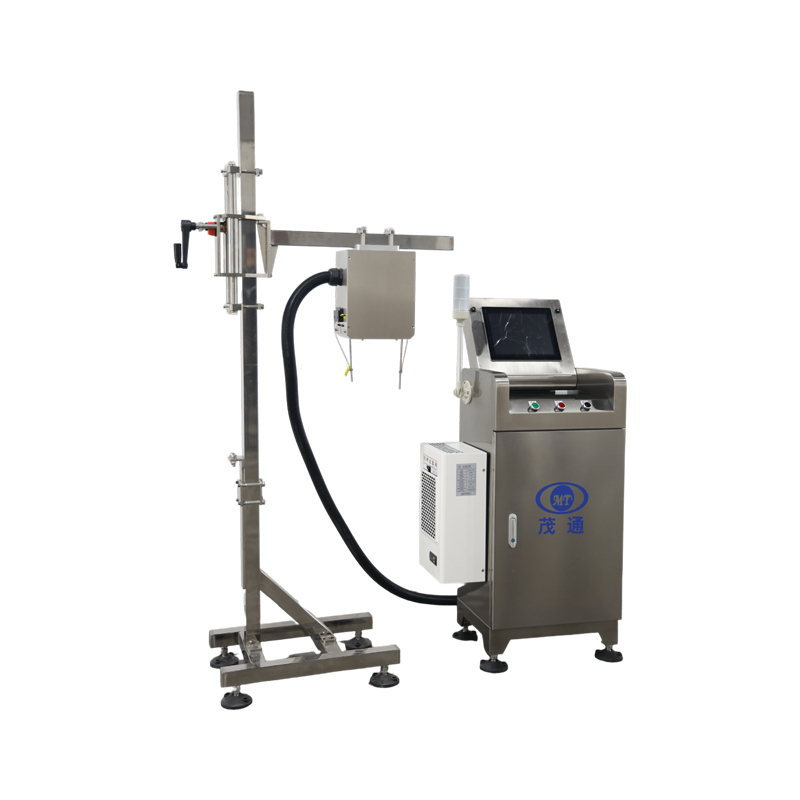

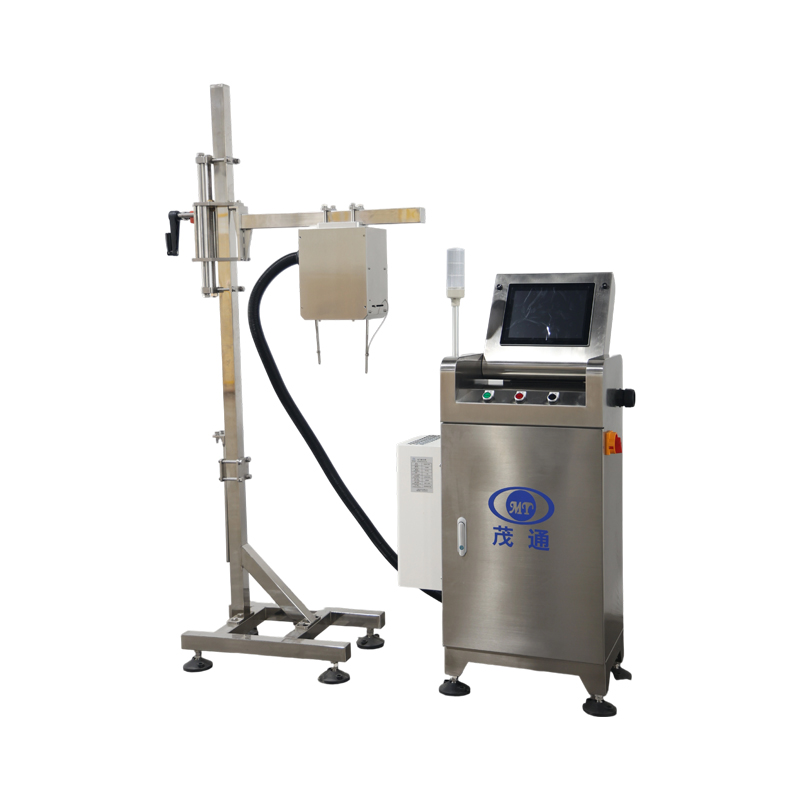

اسم المشروع: نظام فحص سلامة الختم
الوصف: تم تصميم هذا النظام للتحقق من جودة الختم، وتحديد المنتجات المعيبة في الوقت الحقيقي، وإزالة أي عناصر لا تلبي معايير الجودة تلقائيًا.
الحد الأقصى للإنتاجية: ما يصل إلى 18000 علبة في الدقيقة
حجم الحاوية المناسب: علب سعة 1 لتر إلى 2 لتر
II. المتطلبات البيئية
ارتفاع التشغيل: 5-3000 متر فوق مستوى سطح البحر
نطاق درجة الحرارة المحيطة: 5 درجة مئوية - 40 درجة مئوية
الرطوبة النسبية: 50%–65%
شروط التثبيت: يجب أن يفي موقع المصنع بالمتطلبات الوطنية الخاصة باستواء الأرضية، وسعة التحميل الهيكلي، والمعايير الأخرى ذات الصلة لضمان التشغيل المستقر والموثوق به.
شروط التخزين: بعد التسليم، يجب تخزين المعدات والمكونات وفقًا للمعايير الوطنية. يُعدّ التزييت الجيد والصيانة الدورية أثناء التخزين ضروريين لتجنب تلف السطح أو تشوهه، مما قد يؤثر على التركيب أو التشغيل أو الاستخدام طويل الأمد.
ثالثًا: متطلبات الإنتاج
الإمداد الكهربائي: 220 فولت، 50 هرتز، أحادي الطور (يقدمه العميل؛ يجب تحديد أي متطلبات خاصة للجهد مسبقًا لأنها قد تؤثر على التكوين الفني ووقت التسليم والتكلفة).
إجمالي استهلاك الطاقة: حوالي 0.5 كيلو واط
جهد التحكم: 24 فولت تيار مستمر
الهواء المضغوط: 4-12 بار (يتم ترتيب توصيل الهواء من مصدر المصنع إلى الماكينة من قبل العميل)
رابعًا: أبرز مميزات النظام
التفتيش بدون تلامس: يتيح الكشف المستمر عبر الإنترنت دون إتلاف المنتجات.
واجهة سهلة الاستخدام: مزودة بشاشة تعمل باللمس ملونة HMI للتحكم والمراقبة بشكل بديهي.
التحقق الشامل: يدعم التفتيش على الوجهين للترميز النفاث للحبر والتحقق من رمز الاستجابة السريعة.
الهندسة المعمارية المعيارية: توفر واجهات مرنة للتكامل السهل وإمكانية التوسع في المستقبل.
موثوقية عالية: أداء قوي مع الحد الأدنى من وقت التوقف والصيانة المبسطة.
2. المكونات الميكانيكية للمعدات
نموذج
|
اسم |
وصف موجز |
الوصف الوظيفي |
ملاحظة
|
1 |
خزانة التوزيع |
يتكون من جهاز كمبيوتر لمعالجة الصور، وجهاز كمبيوتر لمعالجة الواجهة، ووحدة تحكم ستروب، ونظام تحكم، ومصدر ضوء LED، وكاميرا صناعية، وأجهزة استشعار. |
يقوم بتزويد النظام بأكمله بالطاقة، ومعالجة الصور، والتحكم في رفض المنتجات المعيبة. |
|
2 |
وحدة الكشف |
وهو يتكون في المقام الأول من صمامات الملف اللولبي والمكونات الميكانيكية. |
يلتقط الصور بشكل ديناميكي |
|
3 |
جهاز الرفض |
وصف موجز |
يستقبل الإشارات ويتحكم في رفض المنتجات المعيبة. |
3. التركيب الكهربائي للمعدات
نموذج
|
اسم |
نموذج |
كمية
|
ملحوظات |
1 |
معالجة الصور بالكمبيوتر الصناعي |
معالج إنتل 5 |
1 |
تايوان |
2 |
آلة تصوير |
عرض كامل قابل للتخصيص |
1 |
صنع في الصين |
3 |
وحدة IO للكاميرا |
1 |
صنع في الصين |
|
4 |
عدسة |
قابلة للتخصيص بشكل شامل |
1 |
صنع في الصين |
5 |
كابل الكاميرا |
1 |
حسب الطلب |
|
6 |
DSP |
MT-9000 |
1 |
حسب الطلب |
7 |
شاشة تعمل باللمس |
1 |
تايوان |
|
8 |
وحدة تحكم مصدر الضوء |
الأراضي الفلسطينية المحتلة |
1 |
صنع في الصين |
9 |
مصدر الضوء |
ليشي |
1 |
صنع في الصين |
خامسا. مبدأ التفتيش:

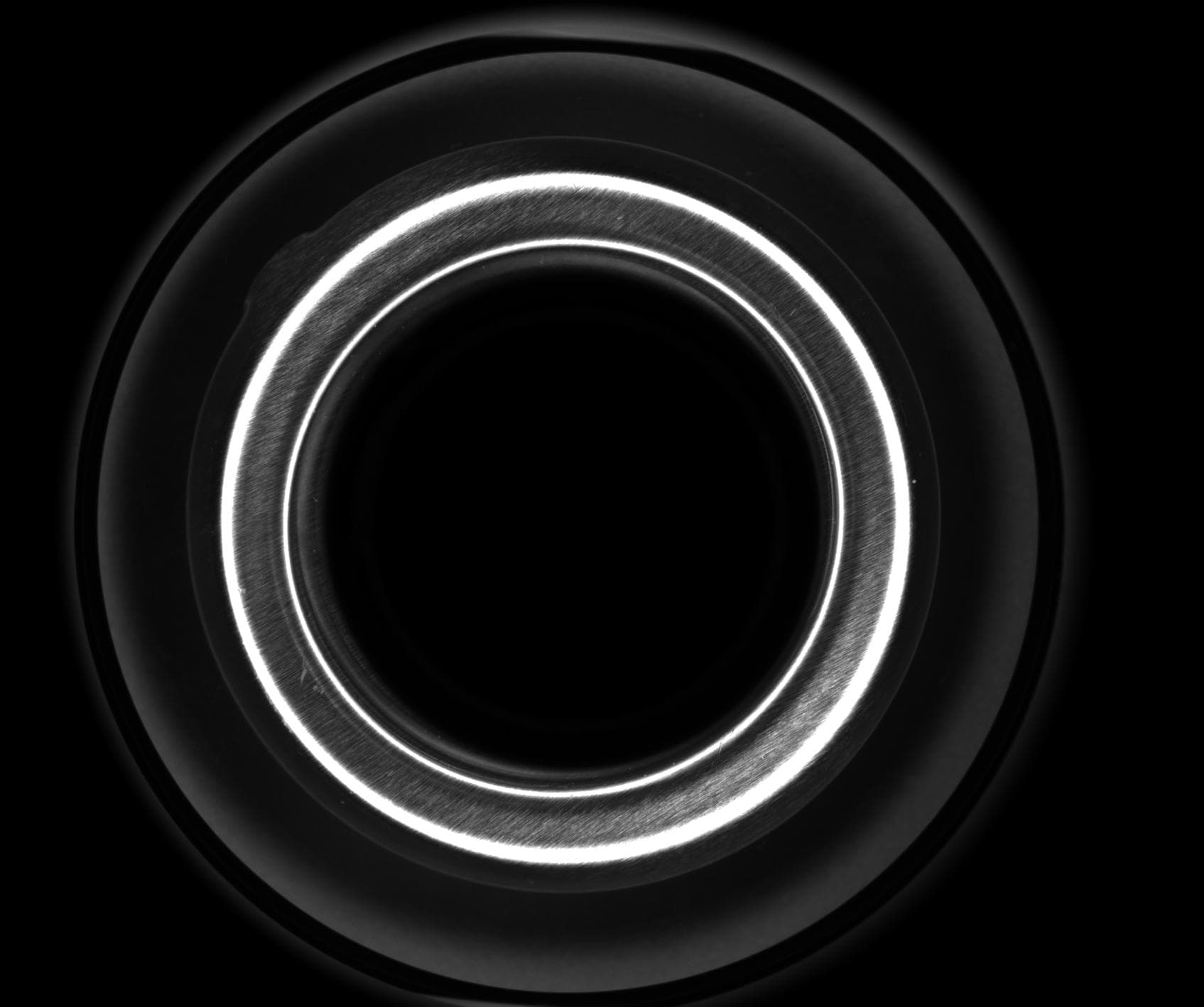

1. يتم استخدام كاميرا عالية الدقة ومجموعة عدسات جانبية بزاوية 360 درجة لتصوير الجدران الجانبية لفحص الختم.

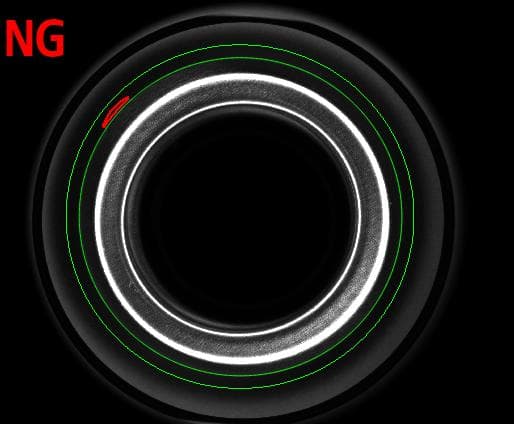

أولاً، يُوضع غطاء الزجاجة بدقة، وتُنشأ منطقة كشف دائرية على حافة الجدار الجانبي في الصورة. إذا كان غطاء الزجاجة مُحكم الإغلاق، فسيحدث تغيير ملحوظ في قيمة تدرج الرمادي ضمن منطقة الكشف الدائرية. بناءً على درجة التغيير في تدرج الرمادي، تُضبط قيمة عتبة مناسبة. إذا تجاوزت قيمة تدرج الرمادي هذه العتبة، يُرفض المنتج باعتباره معيبًا.
سادسا. متطلبات التثبيت:
١. يجب أن يكون الناقل مزودًا بسلسلة صف واحد بطول ١٫٨ متر. يجب أن يحافظ خط الناقل على خط واضح حول عنق الزجاجة، خاليًا من الاهتزازات وقطرات الماء. قد يؤثر ذلك على عملية فحص الكاميرا.
2. يجب ألا يزيد ميل ناقل سلسلة التفتيش عن 20 درجة، ويجب أن تكون المسافة بين الزجاجات 3-5 مم.
3. إذا أظهرت أعناق الزجاجة في موقع تركيب الفحص اهتزازًا، فيجب إضافة جهاز تثبيت بقياس 60-80 ملم لمنع ذلك.
