آلة فحص الرؤية الحاسوبية

مواصفات المعدات ومتطلبات الموقع

اسم المشروع: كاشف العلب الفارغة

وصف المشروع:

يستفيد هذا النظام من أحدث تقنيات الرؤية الآلية لتوفير عملية فحص آلية بالكامل وبدون تلامس للعلب الفارغة على خط الإنتاج. وهو يحدد بفعالية العيوب مثل تشوه حافة العلبة، وتلوث السطح، والأجسام الغريبة الداخلية، والعلب ذات الضغط الداخلي غير الكافي.

الإنتاجية المقدرة1000 علبة في الدقيقة

نوع الحاويةعلب من قطعتين

نطاق السعة100 مل - 600 مل

الظروف البيئية

ارتفاع5 – 3000 متر فوق مستوى سطح البحر

درجة حرارة التشغيل: 5°م – 40°م

الرطوبة النسبيةالرطوبة النسبية: 50-65%

ظروف المصنعيجب أن تستوفي أرضية الإنتاج المعايير الوطنية المتعلقة بالاستواء وقدرة تحمل الأحمال لضمان تشغيل المعدات بسلاسة.

شروط التخزينعند الوصول، يجب تخزين المعدات وقطع الغيار وفقًا للإرشادات الوطنية. كما يجب توفير التشحيم المناسب واتخاذ التدابير الوقائية اللازمة لمنع الصدأ أو تلف السطح أو التشوه الذي قد يؤثر على التركيب أو التشغيل.

معايير تشغيل المعدات

مستوى الضوضاء: ≤85 ديسيبل (تختلف المستويات الفعلية حسب نوع الحاوية ومواصفات المعدات والبيئة الصوتية).

مزود الطاقة:

مدخل220 فولت، 50 هرتز، أحادي الطور

السيطرة على الجهد24 فولت تيار مستمر

إجمالي استهلاك الطاقة: ~1.0 كيلوواط

ملحوظة: إذا كان هناك حاجة إلى جهد كهربائي مختلف، فيرجى التأكيد مسبقًا، لأن ذلك قد يؤثر على أوقات التسليم والتفاصيل الفنية والأسعار.

وصف المعدات

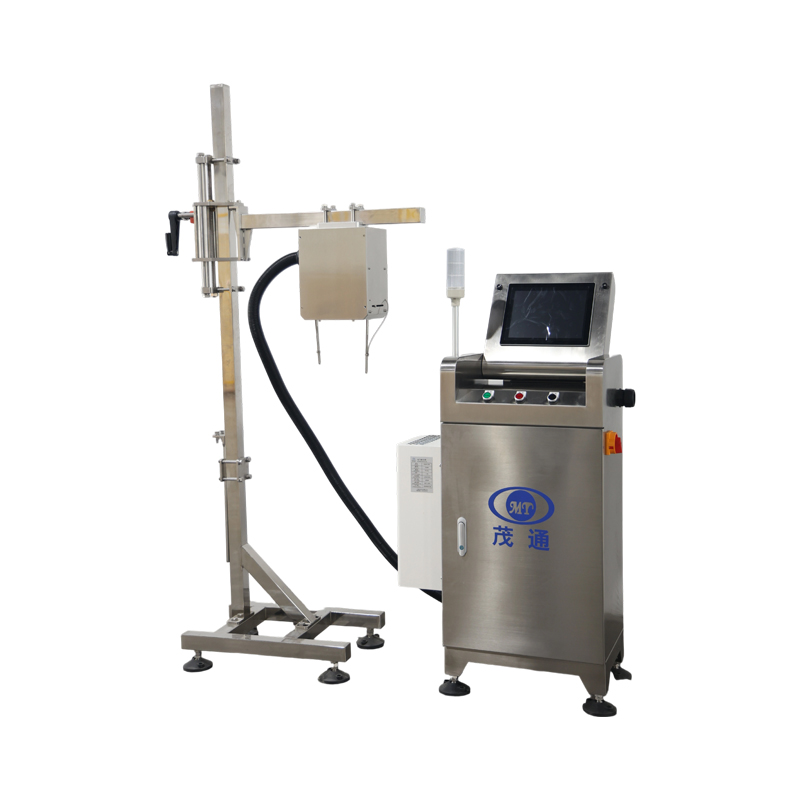

كاشف العلب الفارغة

نموذجMT-YLG-KG-C1-01

كمية: مجموعة واحدة

سرعة التفتيش1000 علبة في الدقيقة

نوع الحاوية المناسبعلب من قطعتين

توافق خط الإنتاجمناسب لخطوط التعبئة والتغليف التي تصل طاقتها الإنتاجية القصوى إلى 1000 علبة في الدقيقة

موقع التثبيتناقل أحادي المسار قبل محطة التعبئة

وظيفةيستخدم النظام كاميرات عالية الدقة لفحص حواف العلب بحثًا عن عيوب مثل التشوهات والشقوق والنتوءات والزوائد، بالإضافة إلى فحص جسم العلبة بحثًا عن الانبعاجات والخدوش والتلوث. كما يكشف النظام عن وجود أجسام غريبة داخل العلب، ويطرد العلب المعيبة تلقائيًا من خط الإنتاج.

مبادئ النظام، وسير العمل، ومتطلبات التثبيت

مبدأ العمل والعملية:

عند مرور علبة أمام مستشعر تحديد الموقع، يتم رصد وصولها، ويتم تسجيل رقم تعريفها الفريد وبيانات التشفير. يقوم المستشعر بتشغيل الكاميرا لالتقاط صورة للعلبة، والتي تتم معالجتها وتحليلها بواسطة وحدة التحكم. تُعرض النتائج على واجهة المستخدم الرسومية وتُرسل إلى نظام التحكم، الذي يُصدر أوامر الرفض. في حال اكتشاف عيب، تُرسل وحدة التحكم المنطقية القابلة للبرمجة (PLC) إشارة إلى نظام الرفض لإزالة العلبة المعيبة بناءً على رقم تعريفها.

متطلبات التثبيت:

ينبغي أن يوفر موقع الإنتاج قسمًا مستقيمًا من السيور الناقلة بطول مترين على الأقل، مع ضمان وجود مسافة 2 سم بين العلب دون تداخل أو ضغط. هذه المسافة ضرورية للحفاظ على دقة الكشف.

وحدة الكشف عن العلب الفارغة

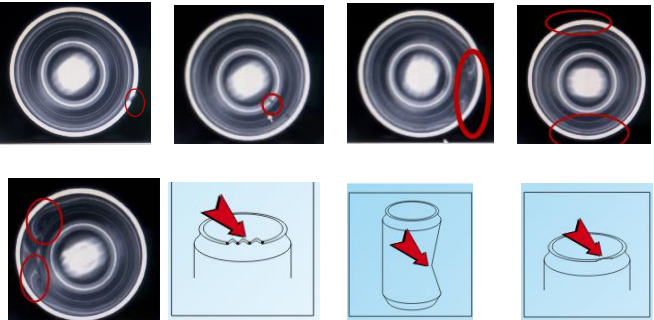

نطاق الفحص ودقته:

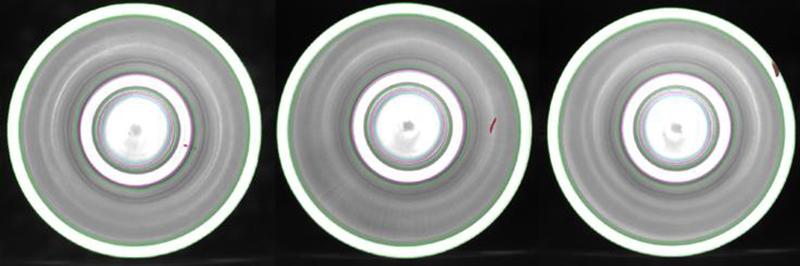

فحص الفم: يحدد العيوب مثل التشوهات والشقوق والنتوءات على شكل حرف V والزوائد.

فحص الجسم: يكشف عن الانبعاجات والخدوش وتلوث الأسطح.

التفتيش الداخلي: يكشف عن الأجسام الغريبة داخل العلبة.

السلامة الهيكلية: يحدد العلب المنهارة أو منخفضة الضغط (المنكمشة).
