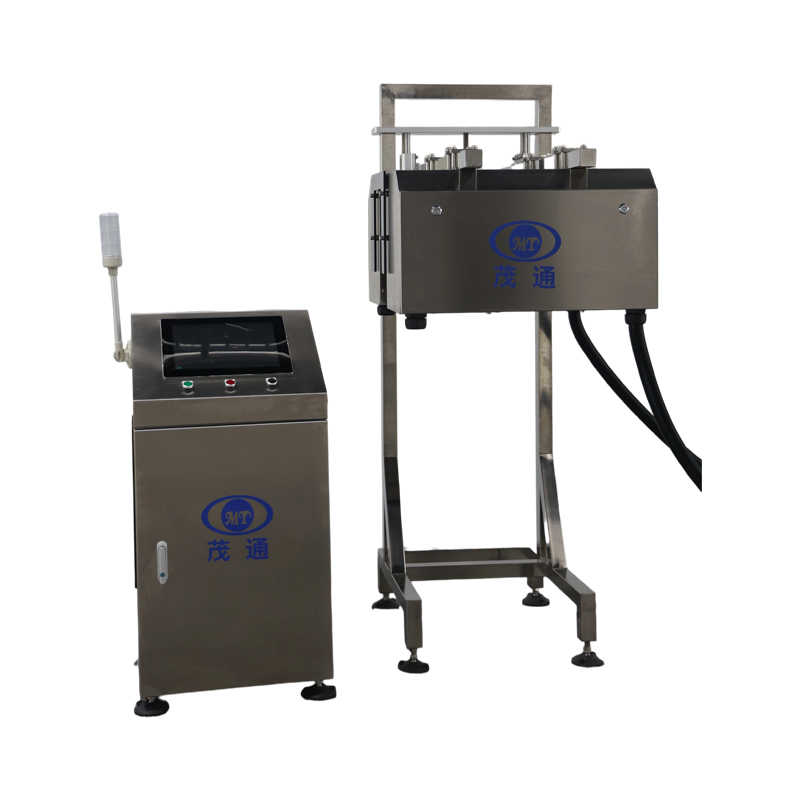

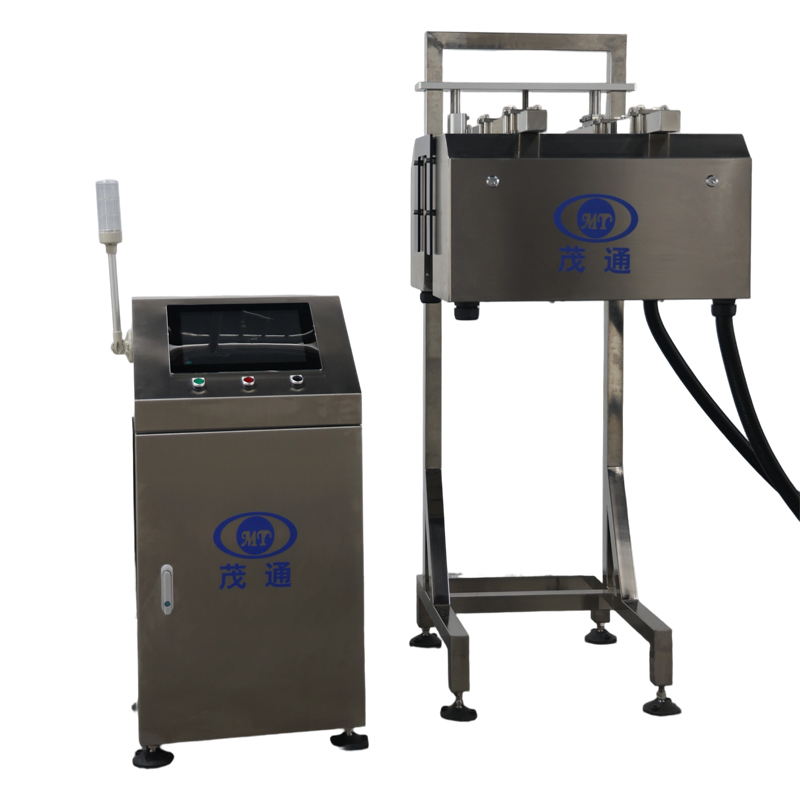

أولاً: نظرة عامة على معدات المشروع
عنوان المشروع: نظام فحص جودة زجاجات البولي إيثيلين تيريفثالات (PET) - الغطاء، حلقة منع السرقة، مستوى السائل، والطباعة النافثة للحبر
وصف المشروع:
تم تصميم هذا النظام للفحص عبر الإنترنت والرفض التلقائي لزجاجات البولي إيثيلين تيريفثالات (PET) التي بها عيوب تتعلق بأغطية الزجاجات، وحلقات منع السرقة، ومستويات السوائل، وجودة الطباعة النافثة للحبر.
الطاقة الإنتاجية القصوى: تصل إلى 60,000 زجاجة/ساعة
العبوة المناسبة: زجاجات زجاجية
نطاق حجم المنتج: 200 مل - 2 لتر
ثانياً: المتطلبات البيئية
ارتفاع التشغيل: 5 – 3000 متر فوق مستوى سطح البحر
نطاق درجة الحرارة المحيطة: 5 درجات مئوية - 40 درجة مئوية
الرطوبة النسبية: 50% - 65%
شروط المصنع: يجب أن يتوافق استواء الأرضية وقوة تحمل الأحمال وغيرها من معايير الموقع مع المعايير الوطنية ذات الصلة لضمان التشغيل المستقر.
شروط التخزين: عند التسليم، يجب تخزين المعدات وقطع الغيار وفقًا للمعايير الوطنية. خلال فترة التخزين، يلزم التشحيم والصيانة الدورية لمنع تلف الأسطح أو التآكل أو التشوه الذي قد يؤثر على التركيب أو التشغيل أو الأداء.
ثالثًا: ظروف تشغيل المعدات
مصدر الطاقة: 220 فولت، 50 هرتز، أحادي الطور (يتم توفيره من قبل العميل؛ يجب تحديد متطلبات الجهد الخاصة مسبقًا، لأنها قد تؤثر على المواصفات وجدول التسليم والتسعير).
إجمالي استهلاك الطاقة: ~2.4 كيلوواط
جهد التحكم: 24 فولت تيار مستمر
الهواء المضغوط: 4 - 12 باسكال (يجب على العميل توفير خط أنابيب الهواء من المصدر إلى المعدات).
رابعا. وصف المعدات
1. موضع التركيب
تم تركيب نظام الفحص في القسم المخصص من خط الإنتاج لمراقبة الجودة بشكل مستمر ورفض الزجاجات المعيبة.
2. نطاق التفتيش
قبعة مفقودة
قبعة ذات ارتفاع زائد
غطاء غير محاذٍ/مائل
حلقة مضادة للسرقة تالفة أو مكسورة
انخفاض مستوى السائل
طباعة نفث الحبر مفقودة
طباعة مفرطة باستخدام طابعة نفث الحبر
3. مبدأ التشغيل
عندما تمر كل زجاجة PET بنقطة الفحص، يكتشف مستشعر تحديد المواقع وجودها وتقوم وحدة التحكم بتسجيل كل من معرف الزجاجة وإشارة المشفر.
يقوم المستشعر بتشغيل نظام الكاميرا لالتقاط صور لمناطق الفحص الرئيسية: غطاء الزجاجة، ومستوى السائل، وطباعة الحبر النفاث. تتم معالجة هذه الصور بواسطة معالج الصور، وتُرسل النتائج في الوقت الفعلي إلى واجهة التفاعل بين الإنسان والآلة (HMI) للمراقبة، بينما تُرسل في الوقت نفسه إلى وحدة التحكم المنطقية القابلة للبرمجة (PLC) لاتخاذ إجراءات الرفض.
في حالة اكتشاف عيوب، تصدر وحدة التحكم أمرًا إلى جهاز الرفض، الذي يقوم بإزالة الزجاجة غير المطابقة المحددة من خط الإنتاج بناءً على معرفها المسجل.
4. المكونات الميكانيكية للمعدات
نموذج
|
اسم |
عناصر |
الوصف الوظيفي |
ملاحظة
|
1 |
خزانة التوزيع |
يتكون من معالج صور، ومعالج واجهة، ووحدة تحكم في الوميض، ووحدة تحكم منطقية قابلة للبرمجة (PLC). |
يوفر الطاقة للنظام بأكمله، ويعالج الصور، ويتحكم في رفض المنتجات المعيبة. |
|
2 |
وحدة الكشف |
مصدر ضوء LED، وكاميرا CCD صناعية، ومستشعر. |
يلتقط صورًا لزجاجات البولي إيثيلين تيريفثالات (PET) بشكل ديناميكي. |
|
3 |
جهاز الرفض |
تشمل المكونات الرئيسية صمامات الملف اللولبي والمكونات الميكانيكية. |
يستقبل الإشارات ويتحكم في رفض المنتجات المعيبة. |
5. التركيب الكهربائي للمعدات
نموذج
|
اسم |
وحدة |
ملاحظات العلامة التجارية |
كمية |
1 |
حاسوب صناعي مدمج للتصوير (4 منافذ إيثرنت) i5+4G+120G |
وحدة |
تايوان تشاوين، مقاومة للغبار، سرعة معالجة عالية، وثبات ممتاز |
1 |
2 |
كاميرا داهوا الرقمية عالية السرعة جيجابت |
وحدة |
دقة 680 × 480، مستوردة من كندا، علامة تجارية رائدة في هذا المجال |
4 |
3 |
وحدة إدخال/إخراج الكاميرا |
تعيين |
صنع في الصين |
4 |
4 |
عدسة |
قطعة |
كمبيوتر 6 ميجابكسل، 12 مم |
4 |
5 |
كابل كاميرا - 50/30 خط |
قطعة |
صنع في الصين، 5 أمتار |
4 |
6 |
مزود طاقة تيار مستمر MW.24 فولت 75/120 واط (DRP-75/120-24) |
قطعة |
تايوان تعني حسنا |
2 |
7 |
بلك |
قطعة |
ماوتونغ قام بتطويرها بشكل مستقل |
1 |
8 |
شاشة تعمل باللمس |
قطعة |
تايوان IEI 15 بوصة |
1 |
9 |
وحدة تحكم مصدر الضوء |
وحدة |
مُصممة خصيصاً في الصين، مزودة بتقنية تشغيل غير متزامن رباعي الاتجاهات، وتقنية التحكم في وميض الشاشة، مما يطيل عمر مصدر الضوء بشكل ملحوظ |
1 |
10 |
مصدر ضوء الصورة |
وحدة |
تخصيص الإضاءة السطحية، والأشعة تحت الحمراء، والأزرق |
4 |
11 |
خزانة توزيع الطاقة |
قطعة |
صنع في الصين، 304 مادة، تشطيبات مصقولة ومخللة ومؤكسدة ومصقولة |
1 |
12 |
رافض أحادي المرحلة |
قطعة |
مصنوع حسب الطلب، من نوع الدفع الهوائي، من مادة 304 |
1 |
13 |
رفض اسطوانة الوحدة |
قطعة |
أسطوانة Norgren عالية السرعة، المملكة المتحدة |
1 |
14 |
صمام الملف اللولبي لوحدة الرفض |
قطعة |
صمام الملف اللولبي عالي السرعة من شركة MAC، الولايات المتحدة الأمريكية، سرعة استجابة 4.9 مللي ثانية |
1 |
15 |
التشفير |
قطعة |
صنع في الصين، هود، نوع متزايد |
1 |
16 |
مكونات كهربائية ذات جهد منخفض |
قطعة |
شنايدر، فرنسا |
عديد |
17 |
نظام معالجة الصور |
قطعة |
قامت شركة ماوتونغ بتطويرها بشكل مستقل، ويمكنها تطوير الإصدار 3.0 وفقًا لاحتياجات العملاء. |
1 |
18 |
وحدة تبريد خاصة - مكيف هواء صناعي |
قطعة |
شنغهاي هاي سبيشال، قدرة تبريد 320 واط |
1 |
19 |
الكتل الطرفية |
قطعة |
هانيويل، الولايات المتحدة الأمريكية |
عديد |
20 |
جهاز استشعار كهروضوئي |
قطعة |
لوز، شرطة أورورا |
1 |
21 |
المكونات الكهربائية الأخرى |
قطعة |
- |
عديد |
22 |
مادة الخزانة والمعالجة السطحية |
قطعة |
مادة 304، أجزاء ميكانيكية من igus®، تشطيبات مصقولة، مخللة، مؤكسدة، ومصقولة. |
1 |
23 |
ضوء التنبيه |
- |
عديد |
|
24 |
فاصل الزيت عن الماء |
- |
مصباح برج شنايدر ثلاثي الألوان |
عديد |
25 |
تتابع |
قطعة |
1 |
|
26 |
مادة زجاجية |
قطعة |
إيرتاك |
1 |
7. فحص الغطاء
تتضمن هذه الوحدة ثلاث كاميرات CCD موضوعة بزوايا مختلفة لالتقاط صور لأغطية الزجاجات، مما يقلل بشكل فعال من النقاط العمياء أثناء الفحص. وهي مزودة بعدسات بصرية متخصصة، تعمل على تصفية الضوء المتناثر من اتجاهات متعددة، مما يضمن صورًا واضحة ودقيقة. ويحدد النظام العيوب الشائعة، بما في ذلك الأغطية المفقودة، والأغطية ذات الارتفاع الزائد، والأغطية المائلة، والأغطية التالفة.
8. كشف مستوى السائل
تُستخدم كاميرا CCD لالتقاط صور أمامية لمستوى السائل داخل الزجاجة. عندما تكون الزجاجة في وضع السكون، يُفترض أن يبقى سطح السائل أفقيًا تقريبًا. باستخدام تقنيات معالجة الصور، تُعرض المنطقة أسفل مستوى السائل باللون الأسود، بينما تظهر المنطقة أعلاه باللون الأبيض، مما يُسهّل التمييز الواضح بينهما. تُطبّق خوارزمية مُخصصة لتحديد ما إذا كان مستوى السائل أعلى أو أدنى من العتبة القياسية المُحددة مسبقًا بدقة.
9. فحص الطباعة النافثة للحبر
تستخدم هذه الوحدة كاميرا CCD لالتقاط صور أمامية لعلامات الطباعة النافثة للحبر على كلٍ من الزجاجات والأغطية. تُحلل الصور رقميًا للتحقق من جودة الطباعة، وتُزال الزجاجات المعيبة تلقائيًا من خط الإنتاج. يدعم النظام تركيبات مختلفة من الأغطية والحبر، مثل الحبر الأسود على الأغطية الصفراء والحبر الأبيض على الأغطية السوداء، مما يضمن مرونة عالية لتلبية متطلبات الإنتاج المتغيرة.
10. دقة الكشف
بنود الفحص |
محتويات الفحص |
دقة الكشف
|
معدل الرفض
|
فحص أغطية الزجاجات
|
لا يوجد غطاء |
—— |
≥99.99% |
قبعة عالية |
>0.8 مم |
≥99.98% |
|
قبعة ملتوية |
>0.8 مم |
≥99.5% |
|
حلقة الأمان منفصلة بنسبة 100% |
فجوة > 1 مم |
≥99.99% |
|
حلقة الأمان مكسورة بنسبة تزيد عن 70% |
فجوة > 1 مم |
≥98.32% |
|
حلقة الأمان > 50% مكسورة |
فجوة > 1 مم |
≥95.78% |
|
حلقة الأمان مفقودة بنسبة 100% |
—— |
≥99.99% |
|
حلقة الأمان مفقودة بنسبة 70% |
—— |
≥98.21% |
|
حلقة الأمان مفقودة بنسبة 50% |
—— |
≥95.78% |
|
بنود الفحص |
كشف مستوى السائل (مرتفع ومنخفض) |
3 مم أسفل (أو أعلى) المعيار
|
≥99.92% |
فحص أغطية الزجاجات |
لا طباعة نافثة للحبر |
≥99.99% |
|
نسبة الطباعة النافثة للحبر مفقودة بنسبة 50% |
≥99.95% |
||
نسبة الطباعة الإجمالية بتقنية نفث الحبر مفقودة 30% |
≥99.9% |
||
نسبة الطباعة النافثة للحبر الإجمالية المفقودة 20% |
≥99.8% |
||
تكون الطباعة النافثة للحبر ضبابية بدرجة كافية لإزالة الأحرف المطبوعة بالحبر بعد المعالجة. |
≥99.99% |
