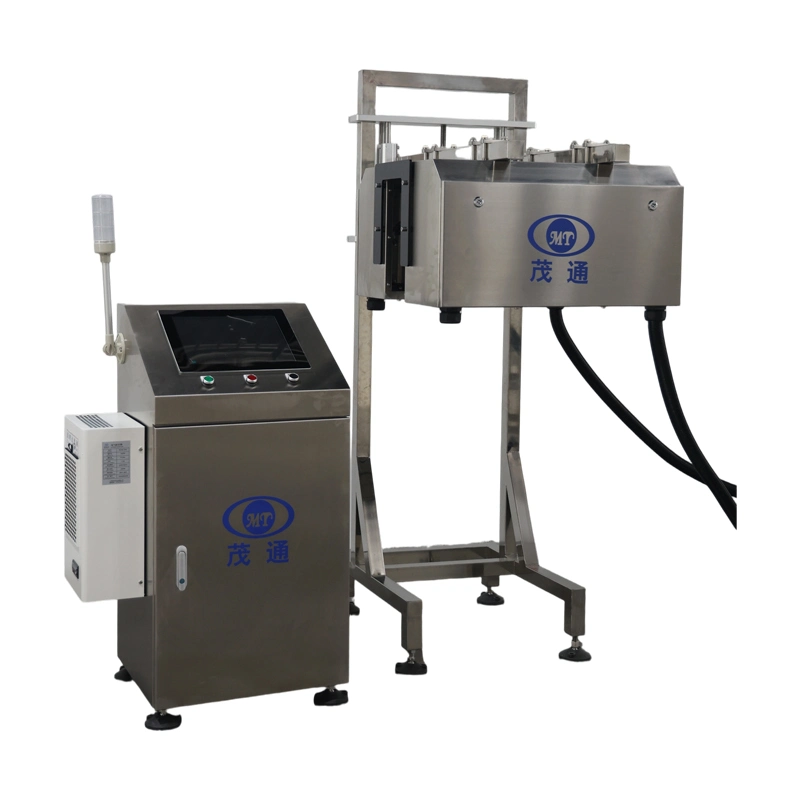

فحص التصوير بالأشعة تحت الحمراء لقوارير المنتجات الصحية

أنا. مقدمة المنتج

1. نظرة عامة على الأداء

نظام فحص التصوير بالأشعة تحت الحمراء لزجاجات المنتجات الصحية هو نظام فحص آلي بالكامل مصمم لتقييم جودة أختام رقائق الألومنيوم على أغطية زجاجات PET/PE، بطاقة إنتاجية قصوى تبلغ 300 زجاجة في الدقيقة.

يعتمد النظام على أسلوب فحص غير تلامسي ومباشر على خط الإنتاج، باستخدام التصوير الحراري لالتقاط وتوصيف نمط توزيع الحرارة لرقائق الألومنيوم داخل كل غطاء بدقة. وهذا يضمن نتائج فحص مستقرة وموثوقة ودقيقة.

تتفوق دقة الكشف لدى النظام على الأنظمة المماثلة محليًا ودوليًا. يكمن جوهر النظام في تقنية التعلم العميق الخاصة، التي طُوّرت وصُقلت عبر أكثر من عقد من البحث والتطوير الداخلي، لتقدم أداء فحص وموثوقية لا مثيل لهما.

2. الأجسام القابلة للكشف

4. الأداء والمعايير

1). سرعة فحص قصوى تتجاوز 300 زجاجة/دقيقة

2).تتبع المنتج التكيفي

3).رفض سريع ودقيق للمنتجات المعيبة

4).تشغيل واجهة الإنسان والآلة

5).إنذار ضوئي عند الاصطدام

6).قائمة باللغة الصينية

7).خوارزمية معالجة الإشارات الرقمية الفريدة من ماوتونغ

8).مساعدة عن بعد على مدار 24 ساعة

9).الرفض المستمر والإغلاق

10).قطر الغطاء المناسب: 20-200 مم

11).قطر الزجاجة المناسب: 25-250 مم

12). ارتفاع الزجاجة: ≤500 مم

5. دقة الكشف

1). معدل الكشف: ≥99.99%

2). معدل الرفض الخاطئ: ≤0.03%

6. مبدأ فحص المعدات

بعد التسخين الكهرومغناطيسي لرقائق الألومنيوم، تذوب طبقة الختم الحراري لإكمال الختم. ثم تنتقل الحرارة إلى غطاء الزجاجة عبر التوصيل الحراري. يتم التقاط توزيع الحرارة على سطح غطاء الزجاجة بواسطة كاميرا تصوير حراري بالأشعة تحت الحمراء. يعكس توزيع الحرارة هذا بشكل مباشر درجة الضغط بين الحشية وغطاء الزجاجة، مما يعكس بشكل غير مباشر جودة الختم. في حالة حدوث عيب في الختم، سيكون توزيع الحرارة غير طبيعي، كما هو موضح في العلاقة التالية:

بعد الحصول على صورة التصوير الحراري، يمكن الكشف عن عيوب مختلفة من خلال دمجها مع طرق برمجيات معالجة الصور لـ Maotong.

ثانياً. مواصفات التركيب

2.1 للحصول على أفضل أداء للفحص، يجب تركيب المعدات في اتجاه مجرى الهواء بعد آلة الختم الكهرومغناطيسي، على قسم مستقيم من السير بطول 1.5–2 متر.

2.2 قبل تشغيل الطاقة، تحقق بعناية من أن جميع الكابلات موصولة بإحكام وتأكد من تثبيت سلك التأريض لخزانة التحكم بشكل صحيح.

2.3 تأكد من تكوين مصدر الطاقة بشكل صحيح: تيار متردد أحادي الطور 220 فولت، 50 هرتز، مع إجمالي استهلاك للطاقة يبلغ 250 واط.

2.4 تحقق من توصيل إمداد الهواء المضغوط واستيفائه للمتطلبات: 4–8 بار، مع جودة هواء متوافقة مع معايير الصناعة.

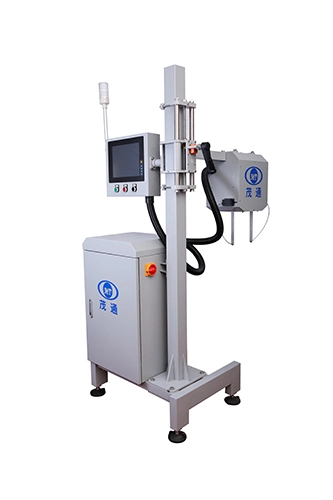

ثالثًا: هيكل المعدات ومظهرها

3.1 الأبعاد: 600 مم × 500 مم × 1700 مم
3.2 الإطار: مصنوع من الفولاذ المقاوم للصدأ 304، مصمم للتركيب على خط ناقل
3.3 الوزن الصافي: حوالي 50 كجم

رابعًا: احتياطات السلامة أثناء التشغيل

يرجى اتباع الإرشادات التالية لضمان الاستخدام الآمن للمعدات:

4.1 يُسمح بالتشغيل فقط للأفراد الذين تلقوا تدريبًا أساسيًا.
4.2 يجب أن يتم تنفيذ أعمال الصيانة والإصلاح فقط بواسطة أفراد مدربين مهنيًا.
4.3 تأكد من وجود جميع تحذيرات السلامة والأغطية الواقية في مكانها قبل تشغيل الآلة.
4.4 لا تقم بتشغيل النظام مع فتح الغطاء. قم دائمًا بإيقاف تشغيل الطاقة والهواء المضغوط قبل إزالة الأغطية.
4.5 أبعد يديك عن وصلة أسطوانة الرفض أثناء تشغيل الآلة.
4.6 لا تقم بسد أو لمس المستشعر الكهروضوئي أثناء التشغيل؛ قد يؤدي ذلك إلى تحريك غير طبيعي لأسطوانة الرفض والتسبب في إصابة.
        4.7 لا تقم أبدًا بفصل الأسلاك الكهربائية أثناء تشغيل الجهاز، فقد يؤدي ذلك إلى تلف المكونات الإلكترونية.
4.8 عند صيانة الآلة، قم بتعليق لافتة تحذيرية مرئية لمنع الإصابة العرضية.
4.9 قبل توصيل الأجهزة الخارجية، تأكد من إيقاف تشغيل كل من المعدات والأجهزة الخارجية. لا تعد توصيل الطاقة إلا بعد اكتمال جميع التوصيلات.
4.10 نظرًا لأن المكونات الإلكترونية الداخلية حساسة للتفريغ الكهروستاتيكي، يجب أن يكون الإطار وخزانة التحكم مؤرضين بشكل صحيح دائمًا.
