أولاً: نظرة عامة على المعدات
1. الغرض
تم تصميم هذا النظام لـ الفحص عبر الإنترنت لجودة الطباعة النافثة للحبر وجودة المصاصات على المنتجات المغلفة بالورق في خط إنتاج لينيينغ جيايين. يتم تحديد أي عناصر معيبة تلقائيًا وإزالتها من الخط.
2. الميزات الرئيسية
فحص غير تلامسي وفي الوقت الفعلي لا يضر بالمنتج.
قدرة كشف عالية السرعة، تتعامل مع ما يصل إلى 24,000 عبوة في الساعة.
واجهة إنسان-آلة سهلة الاستخدام مع تحكم في الوصول متعدد المستويات.
يتم ضمان الرفض الدقيق بواسطة جهاز ترميز مثبت على محرك التزامن للناقل—غير متأثر بتوقفات الخط أو تغيرات السرعة.
تكييف وتبريد صناعي مدمج لمنع الأعطال أو أخطاء النظام أثناء التشغيل الطويل في الصيف.
وظائف قابلة للتخصيص مصممة وفقًا لمتطلبات الإنتاج الفعلية للعميل.
تخزين تلقائي لصور المنتجات المعيبة يوميًا مع إمكانية ضبط مدة الاحتفاظ.
قدرة مستمرة على الرفض وإيقاف الخط.
مراقبة ودعم عن بُعد على مدار 24 ساعة.
فحص رمز نافث الحبر بزاوية 360 درجة، مما يقلل من النقاط العمياء.
فحص بدون تأخير لتجنب الرفض الخاطئ الناتج عن الكشط أو الانحشار أو وضع الأكياس يدويًا.
ثانياً: قدرات الكشف
وجود الرمز (رمز مفقود، عبوة مقلوبة)
رمز غير واضح أو غير قابل للقراءة (نص مشوش، أحرف غير واضحة)
معلومات رمز غير صحيحة
أحرف مفقودة
التعرف على الأحرف (فك تشفير الرمز والتحقق من بياناته)
انحراف موضع الرمز (خارج النطاق المحدد مسبقًا)
كشف الرمز المكرر (رموز متطابقة متعددة)
فحص وجود المصاصة (يكشف عن المصاصات المفقودة)
III. موقع التركيب
يتم تركيب النظام على الناقل على بعد 0.5–1.0 متر بعد جهاز تطبيق الأنابيب، حيث يمكن فحص كل من طباعة الحبر النفاث والقشة.
IV. مبدأ الكشف
تقوم كاميرا رقمية إيثرنت جيجابت بالتقاط صور من الأعلى لكل عبوة. يتم تحليل الصور في الوقت الفعلي، ويتم تمييز العناصر المعيبة ورفضها تلقائيًا.
عندما تمر العبوة عبر مستشعر التموضع، يسجل النظام رقم تعريفها وإشارة جهاز التشفير المقابلة. ثم يقوم المستشعر بتشغيل الكاميرا لالتقاط صورة لرمز الحبر النفاث وقشة العبوة، وينقلها إلى معالج الصور عبر الشبكة. يقوم المعالج بتحليل البيانات وإرسال النتائج إلى كل من واجهة الإنسان والآلة (للعرض الديناميكي في الوقت الفعلي) ووحدة التحكم. إذا تم اكتشاف عيب، تأمر وحدة التحكم جهاز الرفض بإزالة العبوة المعنية.
مبدأ الخوارزمية:

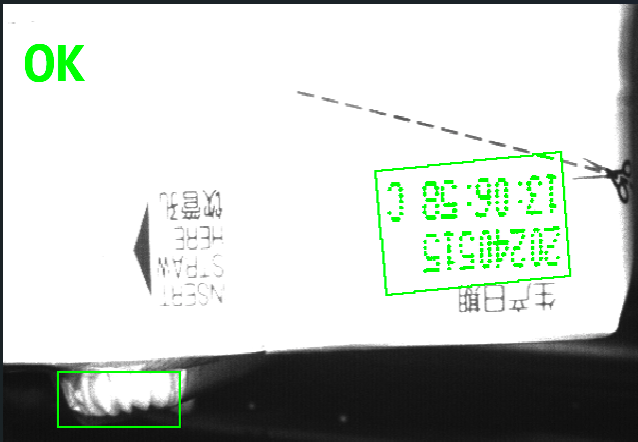

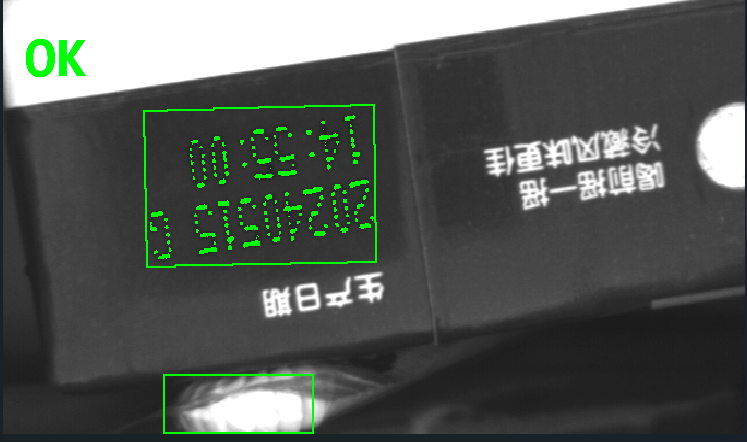

تعتمد عملية الكشف على خوارزميات التعلم العميق، مما يقلل الحاجة إلى التدخل اليدوي. بالنسبة لتغييرات نموذج المنتج في الموقع، تكفي حوالي 300 صورة عينة للتدريب. تقوم شركتنا ببناء نموذج البيانات، وبمجرد تضمين جميع أشكال المنتجات، يحقق النظام كشفًا مضمونًا حقًا. فيما يلي لقطات شاشة لواجهة البرنامج كمثال.
تكوين المعدات ودقة الفحص
(أولاً) وصف تفصيلي للمعدات
أ. المواصفات الفنية

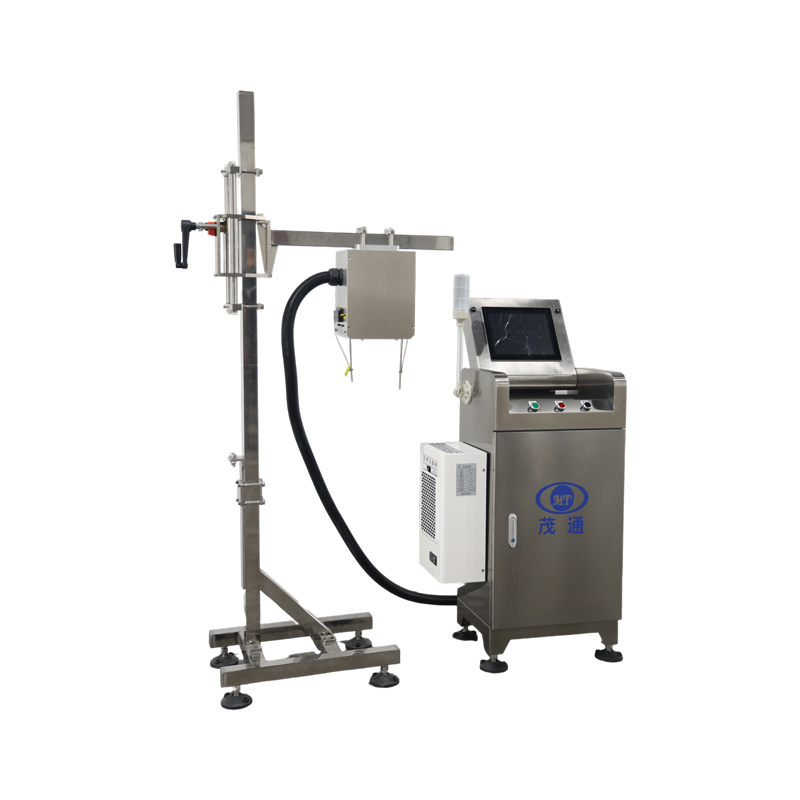

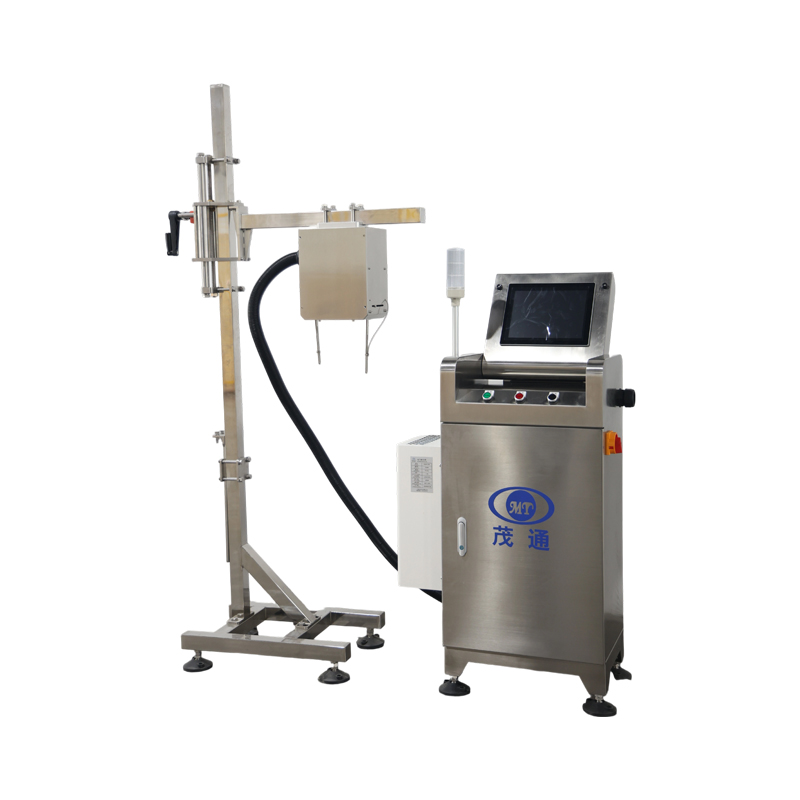

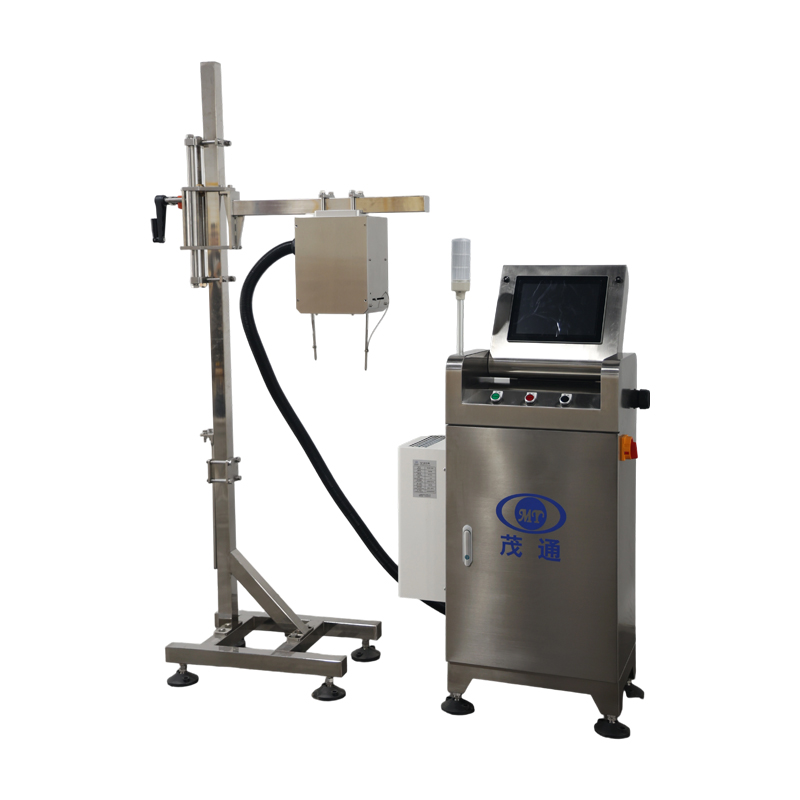

اسم المعدات: آلة فحص الطباعة النافثة للحبر
الطراز: فحص طباعة تترا باك
السرعة القصوى للإنتاج: 24,000 كيس/ساعة
نطاق الفحص: جودة الطباعة النافثة للحبر والقش
طريقة الرفض: إزالة دقيقة للأكياس المعيبة التي يحددها وحدة الفحص
درجة الحماية: IP65
ب. التطبيقات الأساسية
يُستخدم النظام على نطاق واسع في خطوط إنتاج المشروبات المعبأة بالورق، حيث يفحص رموز الطباعة النافثة للحبر ويرفض تلقائيًا المنتجات المعيبة لضمان اتساق الجودة.
جيم. المزايا الرئيسية
يقلل من احتياجات القوى العاملة ويخفض تكاليف الإنتاج الإجمالية.
يعزز كفاءة الإنتاج مع ضمان جودة المنتج المستقرة.
يقدم نتائج فحص تتوافق تمامًا مع المعايير الفنية للشركة المصنعة.
د. دقة الكشف:
رقم سري
|
عناصر التفتيش |
ظروف الاختبار والدقة |
معدل الرفض
|
معدل الرفض الخاطئ
|
1 |
فحص الطباعة النافثة للحبر |
-- |
-- |
< = 0.03% |
1.1 |
لا طباعة نافثة للحبر (رمز مفقود، عبوة مقلوبة) |
-- |
>99.99% |
|
1.2 |
طباعة حبر نفاث مفقودة طباعة نافثة للحبر غير واضحة |
فقدان الرمز بالكامل >50% |
≥99.99% |
|
فقدان الرمز بالكامل >30% |
≥99.96% |
|||
1.3 |
طباعة نافثة للحبر غير صحيحة |
أحرف الرمز غير قابلة للقراءة بالعين المجردة |
>99.93% |
|
1.4 |
إزاحة الموضع |
تاريخ إنتاج غير صحيح، رمز مصنع غير صحيح، رمز أمان غير صحيح، تشوه (استطالة أو تقصير) |
>99.99% |
|
1.5 |
رمز مكرر |
تجاوز منطقة التوسع |
>99.99% |
|
1.6 |
فحص القش |
رموز متعددة مطبوعة داخل منطقة الرمز |
>99.99% |
|
2 |
عناصر التفتيش |
لا يوجد قش |
>99.99% |
<= 0.01% |
ملاحظة: معدل الرفض لاختبار "بدون ترميز" في الجدول يشير إلى أنه مقابل كل 10,000 عبوة غير مرمزة يختبرها الجهاز، قد لا يتم رفض عبوة واحدة. هذه بيانات تجريبية نظرية فقط، وينطبق الشيء نفسه على بنود الاختبار الأخرى. يتم اختبار بنود الاختبار المذكورة أعلاه في الوقت الفعلي لكل عبوة ورقية، وليس فقط أثناء تغيير الورديات لتحديد أخطاء الترميز.
