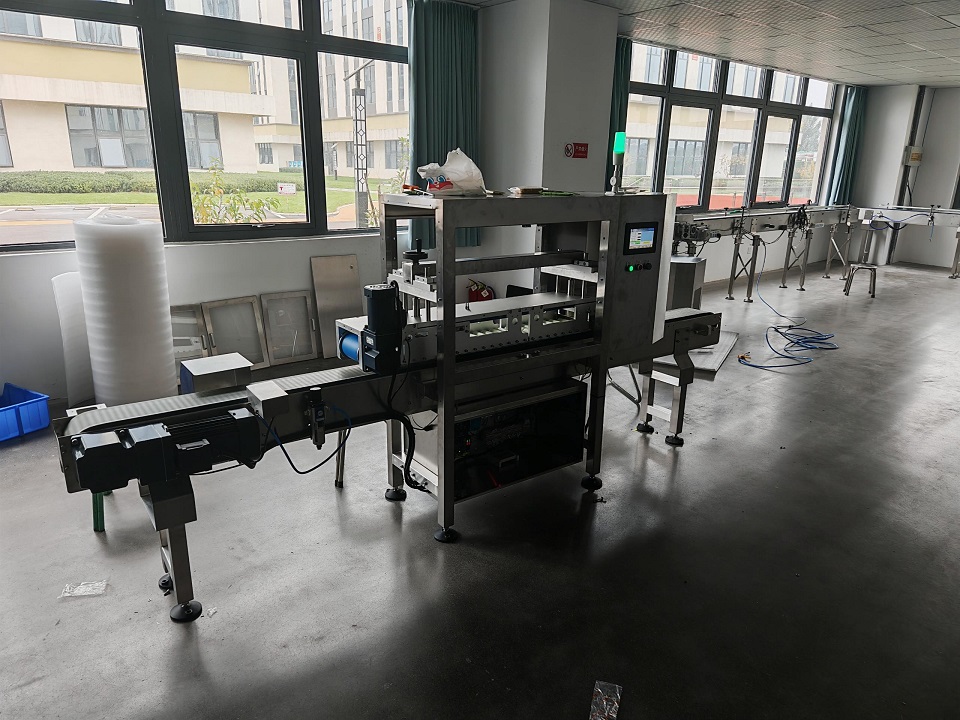

جهاز اختبار إحكام إغلاق الأكياس

I. نظرة عامة على المنتج

1. وصف الأداء

يُعدّ جهاز MT-DZ-XL-S2-01 نظامًا آليًا بالكامل لاختبار الوظائف، قادرًا على معالجة ما يصل إلى 300 عبوة في الدقيقة. يعتمد الجهاز على طريقة اختبار مباشرة عبر الإنترنت، مما يوفر تقييمًا دقيقًا ومباشرًا لظروف الضغط الداخلي مع مخرجات بيانات مستقرة وموثوقة. وبالمقارنة مع المنتجات المماثلة محليًا ودوليًا، فإنه يتميز بدقة اختبار فائقة.
تعتمد هذه المنظومة بشكل أساسي على تقنية كشف ضغط الحزام، التي تم تطويرها على مدار أكثر من عشر سنوات من البحث والتطبيق. أثناء نقل المنتج، يقوم مشبك حزام مرن بتطبيق ضغط مضبوط، بينما يلتقط مستشعر جانبي استجابة الضغط داخل العبوة. يقوم جهاز التحكم بتحويل الإشارات المُجمّعة إلى بيانات رقمية، والتي تُعالج بعد ذلك لتقييم الضغط الداخلي وسلامة إحكام إغلاق كل منتج.

2. المنتجات المشمولة

• علب كرتونية أو أكياس تحتوي على النيتروجين السائل

• أكياس بلاستيكية مملوءة بالغاز أو البخار

• أكياس رقائق الألومنيوم السائلة القائمة

3. قدرات التفتيش

• الكشف عن التسريبات الناتجة عن سوء الإحكام

• تحديد العبوات ذات الضغط المنخفض أو المتمددة بشكل مفرط

4. الميزات والمواصفات

1. التكيف التلقائي مع سرعة خط الإنتاج؛ يتوقف عندما يتوقف الخط لمنع الانفجار أو الاختناقات

2. قدرة فحص تتجاوز 300 كيس/دقيقة

3. متوافق مع عبوات الضغط العالي والمنخفض

4. دقة قياس الضغط: ±0.02 ميجا باسكال

5. قدرة اختبار عالية السرعة

6. واجهة تفاعل بديهية بين الإنسان والآلة (HMI)

7. عرض ديناميكي فوري لنتائج الرفض المتعددة

8. مؤشر إنذار مرئي للصدمات غير الطبيعية

9. واجهة مستخدم صينية مترجمة بالكامل

10. خوارزمية معالجة الإشارات الخاصة بشركة ماوتونغ والمبنية على معالج الإشارات الرقمية

11. الدعم الفني عن بعد على مدار الساعة طوال أيام الأسبوع

12. وظيفة الإيقاف التلقائي المستمر للرفض

6. رسم تخطيطي لمعدات البثق

آلية الضغط المسبق

تُركّب آلية توجيه في الطرف الأمامي لضغط كل منتج مسبقًا، مما يضمن الحفاظ على ضغط داخلي ثابت قبل الاختبار. في حال وجود تسريب في العبوة، يُخفّض الضغط قدر الإمكان، ويُقاس الضغط عند الطرف الخلفي. بالنسبة للمنتجات السليمة، يكون تغير الضغط طفيفًا؛ أما بالنسبة للمنتجات المعيبة، فيكون الفرق كبيرًا. توفر هذه الطريقة وسيلة موثوقة للكشف عن التسريبات وضعف جودة الإغلاق.

7. مبدأ الكشف

أثناء تحرك المنتج على طول السير الناقل، يستشعر مستشعر تحديد المواقع وصوله، ويسجل رقمه التعريفي، ويلتقط إشارة التشفير عبر وحدة التحكم. ثم يُفعّل المستشعر مستشعر القوة لقياس الضغط اللحظي المُطبق على السير. تُرسل هذه البيانات إلى لوحة معالجة الإشارات من ماوتونغ عبر الشبكة، حيث تُحلل في الوقت الفعلي. تُعرض نتائج المعالجة على واجهة المستخدم الرسومية وتُرسل إلى وحدة التحكم. في حال تأكيد إشارة الرفض، تُصدر وحدة التحكم تعليماتها إلى جهاز الرفض لإزالة المنتج الذي يحمل الرقم التعريفي المُسجل والذي لا يستوفي معيار الضغط.

ثانيا. تركيب المعدات

1. التحميل والتفريغ والتخزين

• قم بتغليف ونقل المعدات بشكل آمن، مع ضمان حماية المستشعر من الضغط والشد.

• قم بتغليف الجزء الخارجي بمواد مقاومة للرطوبة والصدمات لتجنب الخدوش أو الانبعاجات أو التلف الناتج عن الماء.

• قم بتثبيت المعدات بإحكام على مركبة النقل لمنع الحركة.

• استخدم أدوات رفع متخصصة عند التفريغ، مع ضمان وضع ثابت.

• الحفاظ على الظروف البيئية: رطوبة نسبية من 10 إلى 80%، ودرجة حرارة من 0 إلى 50 درجة مئوية أثناء التخزين والتشغيل.

2. متطلبات التركيب

2.1 قم بتركيب المعدات أفقيًا، مع التأكد من أن حزام ناقل التثبيت موازٍ لحزام الناقل السفلي.
2.2 قبل توصيل الطاقة، تحقق من جميع الكابلات والتأريض الخاص بصندوق التحكم.
2.3 مصدر الطاقة: تيار متردد أحادي الطور 220 فولت، 50 هرتز، 250 واط.
2.4 إمداد الهواء: 4-8 بار، بما يتوافق مع معايير الجودة الصناعية.
2.5 لإجراء اختبار دقيق، قم بالتركيب على مسار ناقل مستقيم بطول 1.5-2 متر، واختبر المنتجات بعد التبريد.

3. هيكل ومواصفات المعدات

• الأبعاد الكلية: كما هو موضح أعلاه

• مادة الإطار: فولاذ مقاوم للصدأ 304، مثبت على ناقل

• الوزن: حوالي 100 كجم

ثالثًا: إرشادات السلامة

3.1 يُسمح بالتشغيل فقط للأفراد المدربين.
3.2 يقتصر الصيانة على الفنيين المحترفين.
3.3 تأكد من أن جميع تحذيرات السلامة وأجهزة الحماية فعالة قبل الاستخدام.
3.4 لا تقم بتشغيل الجهاز والغطاء مفتوح؛ افصل الطاقة والهواء قبل الفتح.
3.5 أبقِ يديك بعيدًا عن وصلة أسطوانة الرفض أثناء التشغيل.
3.6 تجنب حجب أو لمس المفتاح الكهروضوئي لمنع التشغيل الخاطئ.
3.7 لا تفصل التوصيلات الكهربائية أثناء تشغيل الجهاز.
3.8 استخدم ملصقات التحذير أثناء الصيانة لمنع الحوادث.
3.9 تأكد من إيقاف تشغيل كل من الجهاز والأجهزة الخارجية قبل التوصيل؛ أعد توصيل الطاقة بعد ذلك.
3.10 قم بتأريض الإطار وخزانة التحكم بشكل صحيح لحماية المكونات الإلكترونية الحساسة من الكهرباء الساكنة.
