I. نظرة عامة على المنتج
1. وصف الأداء

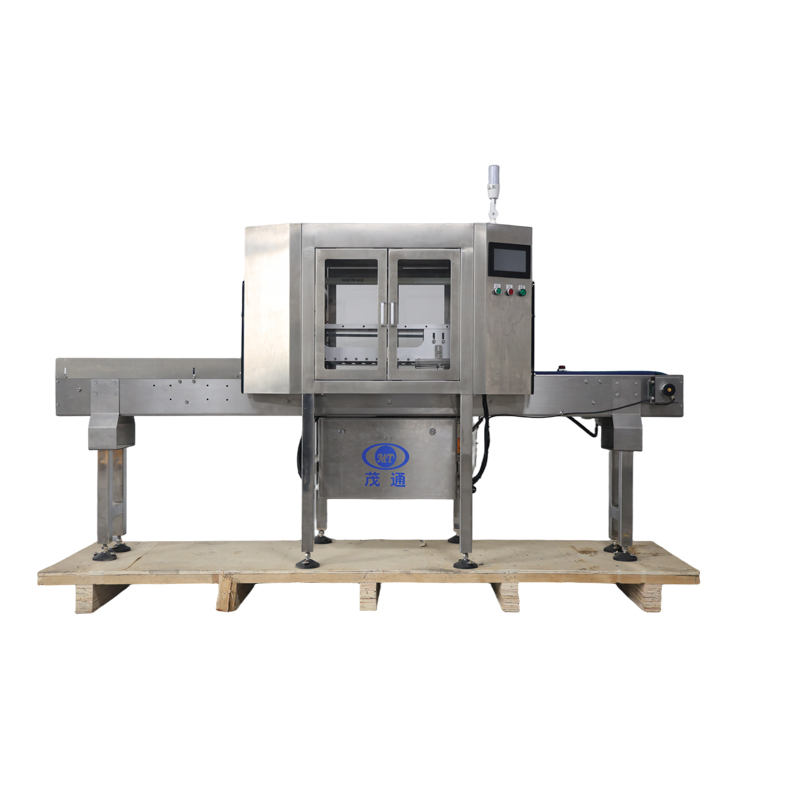

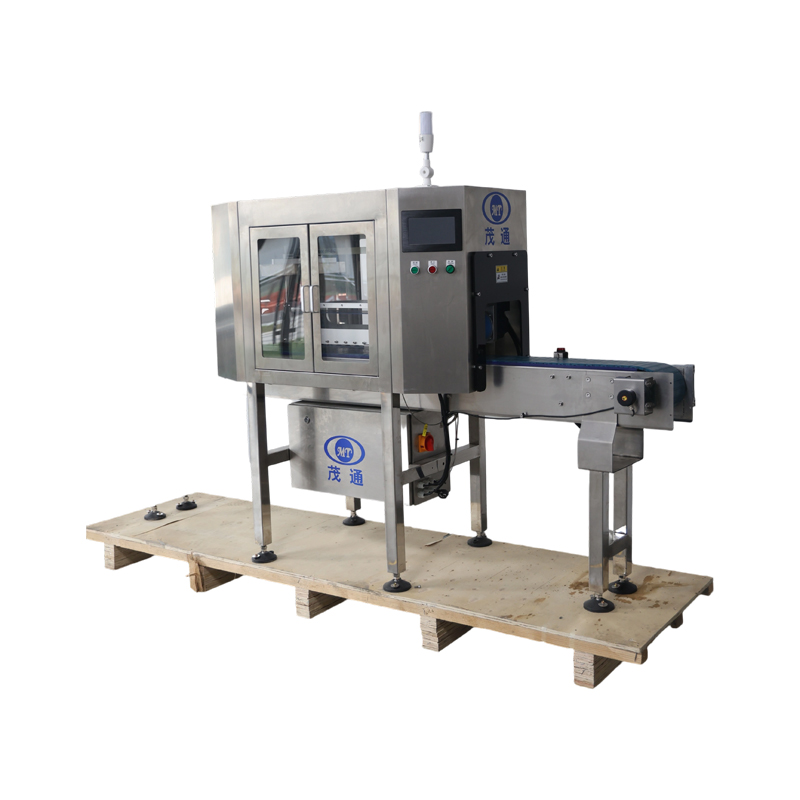

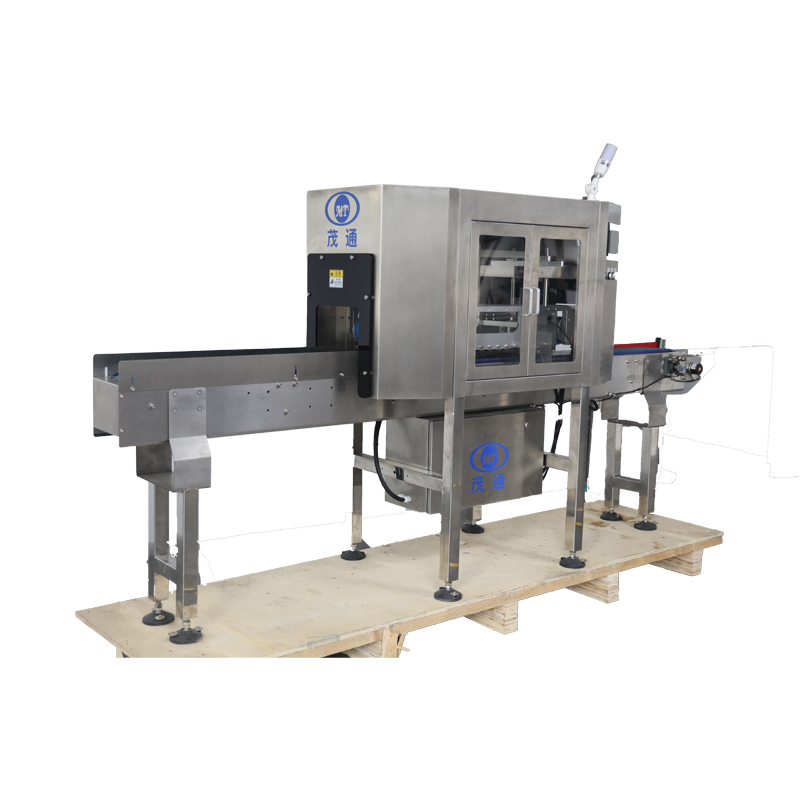

يُعدّ نظام MT-DZ-XL-S2-01 نظامًا آليًا بالكامل لاختبار الوظائف، مصممًا لتحقيق سرعات فحص تصل إلى 300 عبوة في الدقيقة. يعتمد النظام على طريقة الكشف المباشر عبر الإنترنت، والتي تقيس بدقة خصائص الضغط الداخلي لعبوات المنتج، مما يضمن بيانات عينات مستقرة وموثوقة. وبالمقارنة مع الأجهزة المماثلة في السوقين المحلي والدولي، يوفر هذا النظام دقة اختبار أعلى.
يعتمد النظام على تقنية كشف ضغط الحزام، التي تم تطويرها على مدار أكثر من عقد من البحث والتطبيق الصناعي. أثناء تحرك المنتجات على طول الناقل، يقوم حزام مرن بتطبيق ضغط منتظم. يسجل مستشعر جانبي استجابة الضغط الداخلي، والتي يتم تحويلها بعد ذلك إلى بيانات رقمية بواسطة وحدة التحكم. تُحلل هذه البيانات لتحديد استقرار الضغط الداخلي للمنتج وسلامة إحكام إغلاقه.
2. المنتجات المشمولة
علب كرتونية أو أكياس تحتوي على النيتروجين السائل
أكياس بلاستيكية مملوءة بالغاز أو البخار
أكياس رقائق الألومنيوم السائلة القائمة
3. وظائف الفحص
الكشف عن التسرب الناتج عن خلل في الأختام
تحديد ضغط الكيس غير الطبيعي، بما في ذلك انخفاض الضغط والانتفاخ المفرط
4. الميزات الرئيسية والمعايير الفنية
مزامنة السرعة التلقائية مع خط الإنتاج؛ يتوقف النظام عندما يتوقف الخط لمنع الانفجار أو الانحشار.
قدرة فحص تزيد عن 300 كيس في الدقيقة.
مناسب لفحص المنتجات تحت الضغط العالي والضغط المنخفض.
دقة الكشف عن الضغط: ±0.02 ميجا باسكال.
قدرة اختبار موثوقة عالية السرعة.
واجهة تفاعل بديهية بين الإنسان والآلة لتسهيل التشغيل.
عرض فوري لسجلات الرفض المتعددة.
نظام إنذار مرئي للصدمات غير الطبيعية.
قائمة كاملة باللغة الصينية وواجهة تشغيل.
تقنية معالجة الإشارات الرقمية الحصرية القائمة على معالج الإشارات الرقمية من ماوتونغ.
الدعم الفني عن بعد على مدار الساعة طوال أيام الأسبوع.
الحماية التلقائية من الرفض المستمر والإغلاق.
رقم سري
|
محتويات الاختبار |
وصف الاختبار |
معدل الرفض
|
معدل الرفض الخاطئ
|
1 |
تسرب الحقيبة |
عدم إحكام الإغلاق أو التسرب الناتج عن انحشار المواد |
≥99.98% |
≤0.05% |
2 |
ضغط الحقيبة |
يكون ضغط التغليف بعد الإغلاق منخفضًا جدًا أو مرتفعًا جدًا، وينحرف عن القيمة الطبيعية بمقدار ±0.02 ميجا باسكال |
≥99.93% |

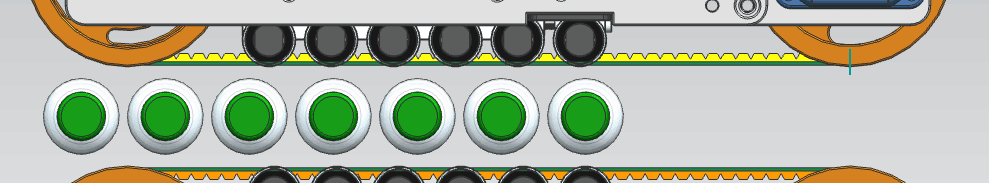

6. رسم تخطيطي لمعدات البثق
آلية التوجيه الأمامية
يُستخدم نظام توجيه أمامي لضغط المنتج مسبقًا، مما يضمن الحفاظ على ضغط داخلي ثابت قبل الفحص. في حالة حدوث تسريب، يُخفف الضغط قدر الإمكان، ويُقاس الضغط المتبقي عند مخرج التفريغ. بالنسبة للمنتجات المحكمة الإغلاق، يبقى تغير الضغط ضمن النطاق الطبيعي، بينما تُظهر المنتجات التي بها تسريبات انحرافات كبيرة عن منحنى الضغط القياسي. يوفر هذا النهج طريقة موثوقة لتحديد التسريبات ومشاكل سلامة الإغلاق.
7. مبدأ الكشف
عندما يتحرك كل منتج على طول الحزام الناقل، يتم اكتشافه أولاً بواسطة مستشعر تحديد المواقع. يقوم المستشعر بتسجيل معرف المنتج وإشارة التشفير الحالية عبر وحدة التحكم. ثم يقوم بتشغيل مستشعر القوة، الذي يقيس الضغط اللحظي الذي يمارسه المنتج على الحزام الناقل. يتم نقل بيانات الضغط المجمعة عبر الشبكة إلى لوحة معالجة الإشارة Maotong، حيث يتم تحليلها. يتم عرض النتائج في وقت واحد على واجهة HMI (واجهة الإنسان والآلة) للمراقبة في الوقت الفعلي وإرسالها إلى وحدة التحكم. بمجرد تحديد المنتج المعيب، ترسل وحدة التحكم إشارة إلى آلية الرفض لإزالة المنتج المحدد المطابق للمعرف المسجل.
ثانيا. تركيب المعدات
1. النقل والمناولة والتخزين
أثناء النقل، يجب تثبيت المعدات وتغليفها بإحكام.
ينبغي توخي الحذر الشديد لمنع الضغط الخارجي أو الإجهاد على أجهزة الاستشعار.
يجب تغليف الوحدة بمادة مقاومة للرطوبة والصدمات لمنع الخدوش أو الانبعاجات أو التلف الناتج عن الماء.
قم بتثبيت الآلة في مركبة النقل لتجنب تحركها أو تلفها بسبب الاهتزاز.
عند تفريغ الشحنة، استخدم معدات المناولة المناسبة وتأكد من ثباتها أثناء النقل.
متطلبات بيئة التخزين والتشغيل: الرطوبة النسبية: 10-80%؛ درجة الحرارة: 0-50 درجة مئوية.
2. متطلبات التركيب
2.1. ضع الماكينة أفقيًا، مع التأكد من أن حزام النقل المثبت موازي للناقل الأساسي للمنتج.
2.2. قبل التشغيل، تحقق من جميع توصيلات الكابلات وتأكد من أن صندوق التحكم في الرف مؤرض بشكل صحيح.
2.3. توصيل الطاقة: تيار متردد أحادي الطور 220 فولت، 50 هرتز؛ إجمالي الطاقة 250 واط.
2.4. إمداد الهواء: 4-8 بار، بما يتوافق مع متطلبات الجودة القياسية للصناعة.
2.5. للحصول على أفضل دقة، اختبر المنتجات بعد تبريدها. قم بتركيب الجهاز على قسم ناقل مستقيم بطول 1.5-2 متر.
3. الهيكل والمواصفات
3.1. الأبعاد الكلية: كما هو موضح في الرسم التخطيطي المرجعي.
3.2. الإطار: مصنوع من الفولاذ المقاوم للصدأ 304، مثبت على نظام ناقل.
3.3. الوزن: حوالي 100 كجم.
ثالثًا: إرشادات السلامة
قبل الاستخدام، يرجى مراعاة الاحتياطات التالية:
3.1. لا يجوز استخدام المعدات إلا من قبل المشغلين المدربين.
3.2. يجب أن تتم الصيانة بواسطة موظفين مؤهلين.
3.3. تأكد من وجود جميع أجهزة الحماية وملصقات التحذير في مكانها قبل البدء.
3.4. لا تقم بالتشغيل والغطاء مفتوح؛ افصل الطاقة والهواء المضغوط أولاً.
3.5. أبقِ يديك بعيدًا عن قضيب توصيل أسطوانة الرفض أثناء التشغيل.
3.6. لا تقم بحجب أو لمس مفتاح التشغيل الكهروضوئي أثناء التشغيل لتجنب الرفض الخاطئ والإصابة.
3.7. لا تفصل التوصيلات الكهربائية عند تشغيل الجهاز لمنع تلف المكونات.
3.8. ضع ملصقات تحذيرية مرئية أثناء الصيانة لمنع وقوع الحوادث.
3.9. تأكد من إيقاف تشغيل كل من الجهاز والأجهزة الخارجية قبل التوصيل؛ قم بإعادة تشغيل الطاقة فقط بعد إجراء توصيلات آمنة.
3.10. نظرًا لأن الأجهزة الإلكترونية حساسة للكهرباء الساكنة، تأكد من التأريض المناسب للإطار وخزانة التحكم.
