أولاً: نظرة عامة على المنتج
1. ملخص الأداء

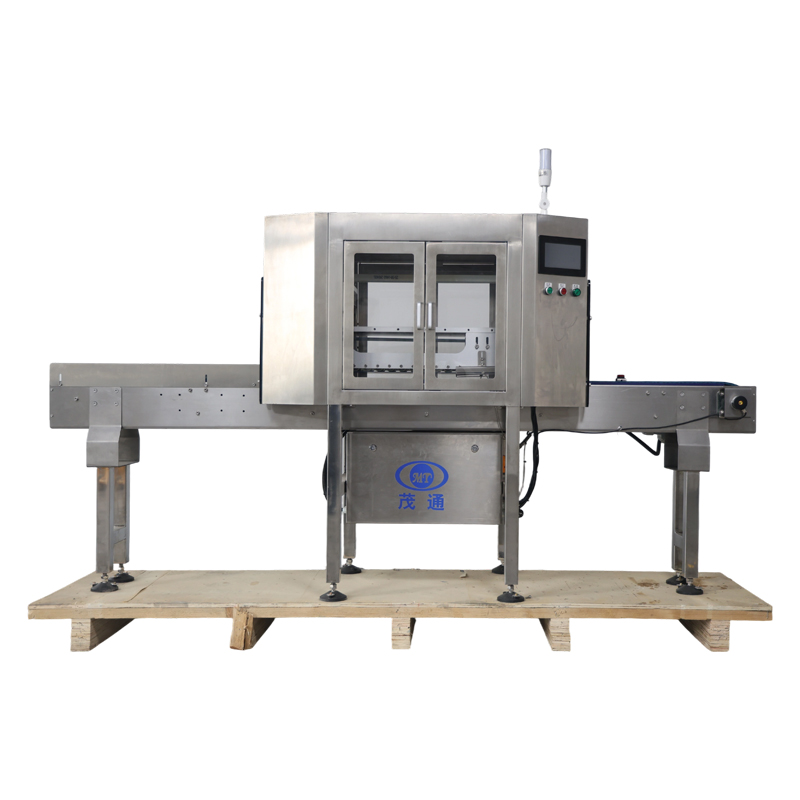

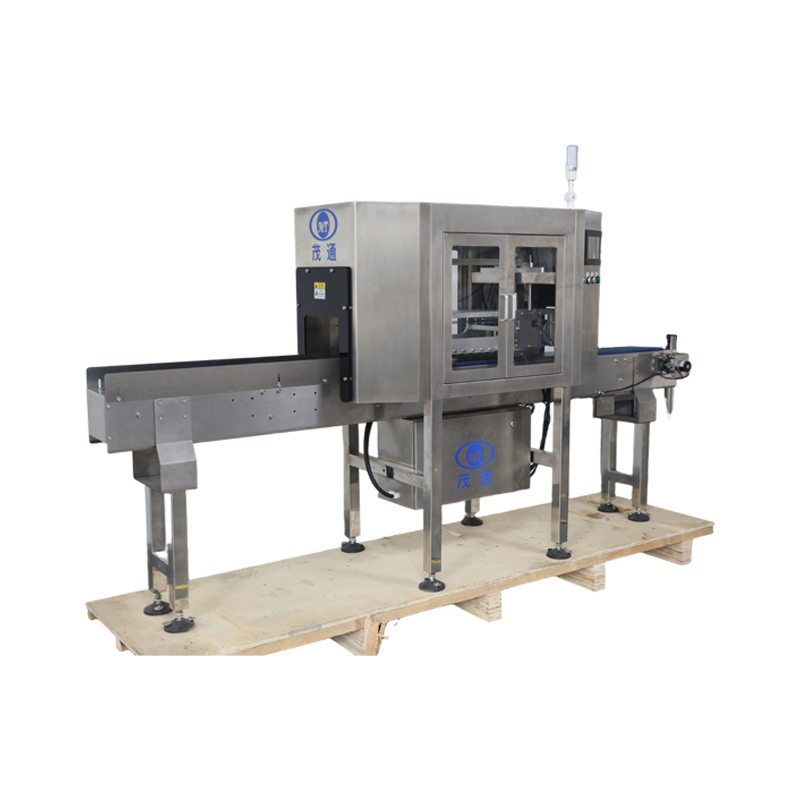

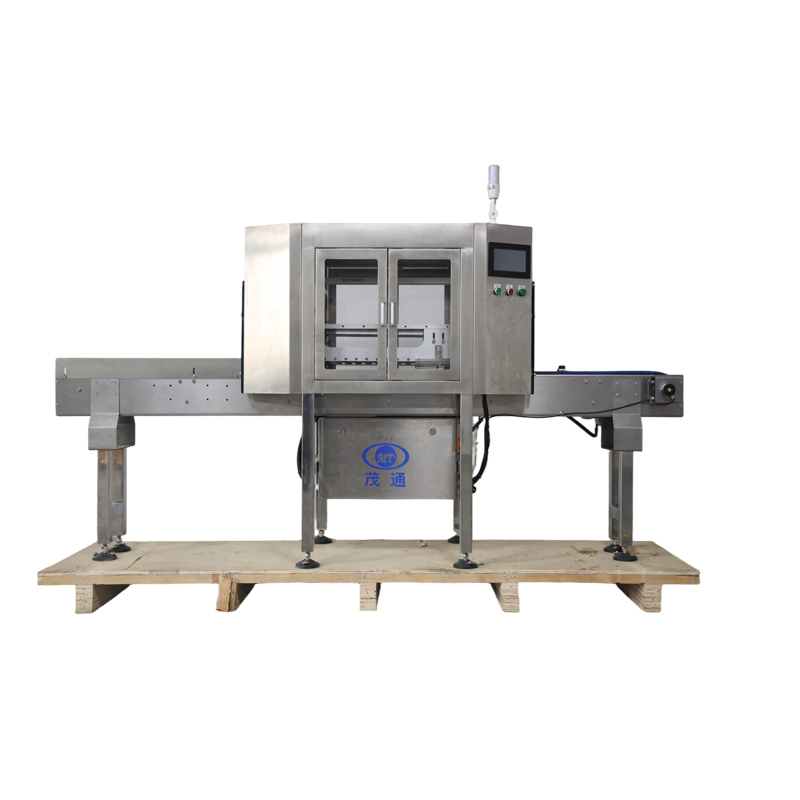

MT-DZ-XL-S2-01 هو نظام فحص وظيفي كامل الأتمتة، مصمم لبيئات الإنتاج عالية السرعة، وقادر على فحص ما يصل إلى 300 عبوة في الدقيقة. يعتمد هذا النظام على طريقة كشف عبر التلامس، ويقوم بقياس الضغط الداخلي للحاويات بشكل مباشر ودقيق. يوفر النظام بيانات عينات موثوقة ومستقرة، مما يضمن دقة في عمليات الفحص تتجاوز المعايير المحلية والدولية.
تم تحسين التقنية الأساسية المستخدمة في هذا الجهاز، وهي طريقة كشف الضغط الناتج عن ضغط الحزام، على مدار أكثر من عشر سنوات من الأبحاث والتطبيقات العملية. أثناء التشغيل، يقوم الحزام المرن بضغط المنتج برفق أثناء تحركه على طول الناقل، بينما يقوم جهاز استشعار مثبت على الجانب بتسجيل الاستجابة الناتجة عن هذا الضغط داخل الحاوية. يتم بعد ذلك تحويل هذه الإشارات إلى بيانات رقمية وتحليلها لتحديد الضغط الداخلي للحاوية وجودة المنتج بشكل عام.
2. المنتجات المناسبة للفحص
العلب أو الأكياس التي تحتوي على النيتروجين السائل
أكياس بلاستيكية مملوءة بالغاز أو البخار
أكياس قابلة للوقوف تحتوي على ورق ألومنيوم سائل
3. القدرات على إجراء الفحوصات
الكشف عن التسريبات الناجمة عن عدم كفاءة الأختام
تحديد العبوات التي تعاني من نقص في الضغط أو تتمدد بشكل غير طبيعي
4. الميزات الرئيسية والمواصفات التقنية
تزامن تلقائي مع سرعة خط الإنتاج؛ تتوقف الآلة عن العمل عند توقف الخط لمنع حدوث أضرار أو تعطلات.
سرعة التفتيش تتجاوز 300 عبوة في الدقيقة
متوافق مع كل من المنتجات عالية الضغط ومنخفضة الضغط.
دقة قياس الضغط تصل إلى ±0.02 ميجا باسكال.
متانة عالية ضد الصدمات الميكانيكية والاهتزازات.
واجهة مستخدم بديهية تسهل عملية التشغيل.
عرض ومراقبة مجموعات البيانات المتعددة المتعلقة بعمليات الرفض في الوقت الفعلي
نظام تنبيه بصري للأحداث غير الطبيعية
قائمة طعام كاملة باللغة الصينية للاستخدام المحلي
خوارزمية معالجة الإشارات الرقمية Maotong DSP المملوكة حصريًا
خدمة دعم فني عن بعد متاحة على مدار 24 ساعة في اليوم و7 أيام في الأسبوع.
وظيفة الرفض المستمر مع حماية الإيقاف التلقائي
الرقم التسلسلي الملكة إليزابيث الثانية الملكة إليزابيث الثانية |
محتويات الاختبار |
وصف الاختبار |
معدل الرفض الملكة إليزابيث الثانية الملكة إليزابيث الثانية |
معدل الرفض الخاطئ الملكة إليزابيث الثانية |
1 |
تسرب الحقيبة |
عدم الإغلاق السليم أو حدوث تسرب بسبب انسداد المواد. |
≥99.98% |
≤0.05% |
2 |
ضغط الكيس |
إن ضغط التعبئة بعد الختم إما منخفض جدًا أو مرتفع جدًا، ويختلف عن القيمة الطبيعية بمقدار ±0.02 ميجا باسكال. |
≥99.93% |

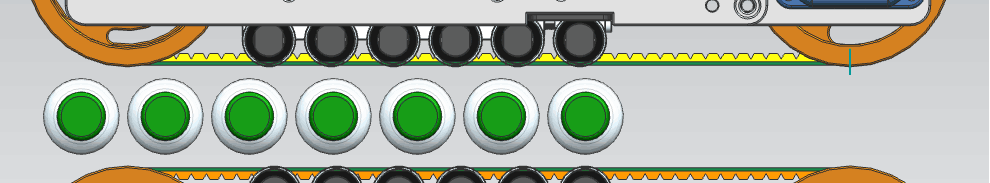

رسم تخطيطي لمعدات عملية البثق
الملكة إليزابيث الثانية
5. طريقة كشف التسربات
في الجزء الأمامي من النظام، يقوم آلية توجيه بضغط كل منتج مسبقًا لتثبيت الضغط الداخلي فيه. إذا حدث تسرب، فإن النظام يطلق الضغط بأقصى قدر ممكن، مما يؤدي إلى اختلاف كبير في قراءات الضغط في الجزء الخلفي من النظام. أما المنتجات السليمة، فإنها تظهر تغيرات ضغط طفيفة جدًا، مما يسمح بالكشف الدقيق عن أي تسربات أو عيوب في الإغلاق.
6. مبدأ التشغيل
عندما يتحرك المنتج على طول الناقل، يقوم جهاز الاستشعار بتسجيل وصوله ورقم التعريف الخاص به بالإضافة إلى إشارة المشفر. وهذا يؤدي إلى تفعيل جهاز الاستشعار لقياس الضغط الفوري الذي يتم ممارسته على حزام النقل.
يتم إرسال بيانات الضغط إلى لوحة معالجة الإشارات في جهاز “ماوتونغ” من أجل تحليلها. تظهر النتائج في الوقت الفعلي على واجهة المستخدم البشرية، كما يتم إرسالها إلى وحدة التحكم. إذا لم يفِ المنتج بمعايير الضغط المطلوبة، فإن وحدة التحكم تقوم تلقائيًا بإزالة العنصر التالف.
II. تركيب المعدات
1. النقل والتفريغ والتخزين
أثناء النقل، يجب تثبيت الأجهزة بشكل صلب واستخدام عبوات واقية عند تغليفها. اهتموا بشكل خاص بأجهزة الاستشعار لمنع حدوث أضرار ناتجة عن الضغط أو التوتر. غلفوا الجزء الخارجي من الأجهزة باستخدام مواد مقاومة للرطوبة والصدمات لتجنب حدوث خدوش أو تشوهات أو تعرضها للماء. تأكدوا من أن الجهاز مثبت بشكل صلب أثناء النقل لتقليل الاهتزازات قدر الإمكان.
لعملية التفريغ، استخدم معدات رفع مناسبة وثبت الآلة جيدًا لمنع حدوث انزلاق. أثناء التخزين والاستخدام، حافظ على الظروف البيئية كما يلي:
الرطوبة النسبية: 10% إلى 80%
درجة الحرارة: من 0 درجة مئوية إلى 50 درجة مئوية
2. متطلبات التثبيت
قم بتركيب المعدات على سطح مستوٍ، مع التأكد من أن حزام النقل المثبت يكون موازيًا تمامًا لحزام النقل السفلي.
قبل تشغيل الجهاز، تأكد من صحة جميع وصلات الكابلات وتأكد أيضًا من أن صندوق التحكم متصل بالأرض بشكل صحيح.
التزويد الكهربائي: تيار متردد أحادي الطور بجهد 220 فولت وتردد 50 هرتز، بقدرة إجمالية تبلغ 250 واط.
مصدر الهواء المضغوط: 4 إلى 8 بار، يلبي معايير الجودة الصناعية.
لضمان دقة القياس الأمثل، قم باختبار المنتجات بعد أن تبرد تمامًا. قم بتركيب النظام على قسم ناقل مستقيم يبلغ طوله ما بين 1.5 و2 متر.
3. الهيكل والمظهر
الأبعاد الكلية: راجع الرسم التخطيطي.
الإطار: مصنوع من فولاذ مقاوم للصدأ من النوع 304، ومدمج مع نظام النقل.
الوزن التقريبي: 100 كيلوغرام
III. إرشادات السلامة
قبل تشغيل الجهاز، يرجى اتباع هذه الإجراءات الأمنية:
يجب أن يقوم بتشغيل الآلة فقط الأفراد المدربون تدريباً خاصاً.
يجب أن يتم أعمال الصيانة والإصلاحات من قبل فنيين مؤهلين.
تأكد من أن جميع أجهزة الحماية والتحذيرات موجودة في مكانها قبل تشغيل الآلة.
لا تشغل الآلة أبدًا بينما الغطاء مفتوحًا. افتح الغطاء فقط بعد فصل التيار الكهربائي والهواء المضغوط.
ابعد يديك عن قضيب أسطوانة الرفض أثناء تشغيل الآلة.
لا تقم بحجب أو لمس مستشعر الضوء الكهروضوئي أثناء التشغيل لتجنب حدوث رفضات خاطئة أو مخاطر أمانية.
لا تفصل الوصلات الكهربائية أثناء تشغيل النظام لتجنب التلف.
استخدم علامات الأمان أثناء عمليات الصيانة لمنع التشغيل العرضي.
عند توصيل الأجهزة الخارجية، يجب أولاً إيقاف تشغيل كلا النظامين، ثم إعادة التوصيل بعد إتمام جميع عمليات التوصيل.
المكونات الإلكترونية حساسة للشحنات الكهربائية الساكنة؛ لذا يجب التأكد من أن الإطار وخزانة التحكم متصلان بشكل صحيح بالأرضية.
