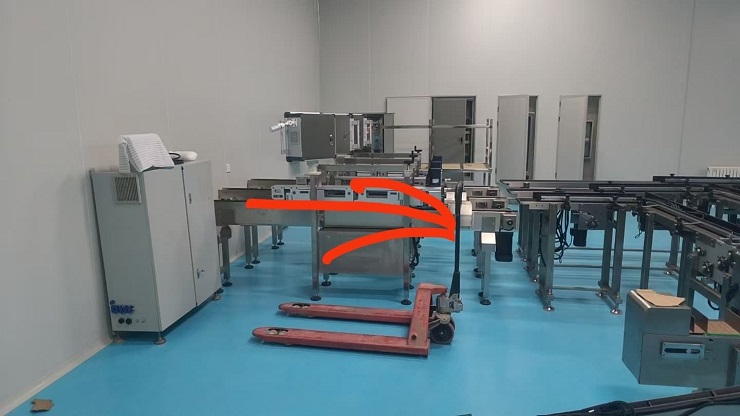

أنا. مقدمة المنتج
1. نظرة عامة على الأداء
نظام الفحص الوظيفي MT-DZ-XL-S2-01 هو نظام آلي بالكامل مصمم لخطوط الإنتاج عالية السرعة، وقادر على فحص ما يصل إلى 300 عبوة في الدقيقة. يعتمد النظام على طريقة الكشف المباشر عبر الإنترنت، مما يتيح قياسًا دقيقًا ومباشرًا لخصائص الضغط داخل عبوات المنتج. يوفر النظام بيانات عينات مستقرة وموثوقة، محققًا دقة فحص تتجاوز نظيراتها المحلية والدولية.
تعتمد تقنيتها الأساسية على طريقة كشف ضغط الحزام، والتي خضعت لتطوير وتحسين مستمرين على مدار أكثر من عقد من البحث والتطبيق الميداني. أثناء التشغيل، يقوم مشبك حزام مرن بضغط المنتج برفق أثناء نقله، بينما يستشعر مستشعر جانبي استجابة الضغط الداخلي. يقوم جهاز التحكم بتحويل هذه الإشارة إلى خرج رقمي، تتم معالجته لاحقًا لتقييم الضغط الداخلي للحاوية وجودة المنتج.
2. الأشياء القابلة للفحص
علب أو أكياس تحتوي على النيتروجين السائل
أكياس بلاستيكية مملوءة بالغاز أو البخار
أكياس رقائق الألومنيوم السائلة القائمة
3. قدرات التفتيش
تحديد التسرب الناتج عن حشوات معيبة
الكشف عن الضغط غير الكافي أو الانتفاخ غير الطبيعي في العبوة
4. الميزات الرئيسية والمعايير الفنية
مزامنة تكيفية مع سرعة خط الإنتاج؛ تتوقف الآلة تلقائيًا أثناء توقف الخط لمنع تمزق الأكياس أو انحشارها.
معدل فحص يزيد عن 300 عبوة/دقيقة
متوافق مع فحص المنتجات بالضغط العالي والمنخفض
دقة قياس الضغط تصل إلى ±0.02 ميجا باسكال
مقاومة عالية للصدمات الميكانيكية والاهتزازات
تشغيل واجهة المستخدم (HMI) سهلة الاستخدام
مراقبة وعرض ديناميكي في الوقت الفعلي لمجموعات بيانات الرفض المتعددة
إنذار ضوئي مرئي للصدمات غير الطبيعية
قائمة طعام كاملة باللغة الصينية لتسهيل التشغيل المحلي
خوارزمية معالجة الإشارات الرقمية الخاصة بشركة ماوتونغ
إمكانية الدعم الفني عن بعد على مدار الساعة طوال أيام الأسبوع
رفض مستمر مع حماية من الإغلاق التلقائي
رقم سري
|
محتويات الاختبار |
وصف الاختبار |
معدل الرفض
|
معدل الرفض الخاطئ
|
1 |
تسرب الحقيبة |
عدم إحكام الإغلاق أو التسرب الناتج عن انحشار المواد |
≥99.98% |
≤0.05% |
2 |
ضغط الحقيبة |
يكون ضغط التغليف بعد الإغلاق منخفضًا جدًا أو مرتفعًا جدًا، وينحرف عن القيمة الطبيعية بمقدار ±0.02 ميجا باسكال |
≥99.93% |
6. رسم تخطيطي لمعدات البثق
آلية الكشف عن التسرب
في مقدمة النظام، تُضاف آلية توجيه لضغط المنتج مسبقًا، مما يحافظ على ضغط داخلي مستقر. في حال وجود تسريب، يُحرر النظام الضغط إلى أقصى حد، ويُظهر قياس الضغط في نهاية النظام انحرافًا كبيرًا عن القيمة المتوقعة. في المقابل، تُظهر المنتجات غير المُسرّبة تغيرات طفيفة فقط في الضغط. تُمكّن هذه الطريقة من الكشف الموثوق عن التسريبات وضعف أداء الإحكام.
7. مبدأ الكشف
أثناء تحرك المنتج على طول سير النقل، يتم التعرف عليه أولاً بواسطة مستشعر تحديد الموقع، الذي يسجل وصوله ورقم تعريف المنتج وإشارة المشفر عبر وحدة التحكم. يؤدي هذا الإجراء إلى تشغيل مستشعر القوة، الذي يقيس الضغط اللحظي الذي يمارسه المنتج على سير النقل.
تُرسل بيانات الضغط المُلتقطة عبر الشبكة إلى لوحة معالجة الإشارات في ماوتونغ، حيث تخضع للتحليل والمعالجة. ثم تُرسل النتائج إلى كلٍ من واجهة المستخدم (HMI) لعرضها في الوقت الفعلي، وإلى وحدة التحكم. إذا رصد النظام منتجًا لا يفي بمتطلبات الضغط، تُصدر وحدة التحكم إشارة رفض، ويقوم جهاز الرفض بإزالة المنتج المعيب.
ثانيا. تركيب المعدات
1. التحميل والتفريغ والتخزين
أثناء النقل، يجب تثبيت المعدات بإحكام وتغليفها بشكل صحيح. ينبغي إيلاء عناية خاصة لحماية الحساسات من الضغط أو الشد. يجب تغليف الغلاف الخارجي بمواد مقاومة للرطوبة والصدمات لتجنب الخدوش أو الانبعاجات أو التلف الناتج عن الماء. يجب تثبيت المعدات بإحكام في مركبة النقل لمنع الحركة والاهتزاز.
عند التفريغ، استخدم معدات رفع متخصصة، مع التأكد من تثبيت الآلة بإحكام لتجنب الانزلاق. أثناء التخزين والتشغيل، يجب الحفاظ على الظروف البيئية ضمن النطاق التالي:
الرطوبة النسبية: 10%–80%
درجة الحرارة: 0 درجة مئوية - 50 درجة مئوية
2. متطلبات التركيب
2.1. ضع المعدات بشكل أفقي، مع التأكد من أن حزام ناقل التثبيت موازٍ لحزام الناقل السفلي.
2.2. قبل التشغيل، افحص جميع توصيلات الكابلات بعناية وتأكد من تأريض صندوق التحكم في الحامل.
2.3. المتطلبات الكهربائية: تيار متردد أحادي الطور 220 فولت، 50 هرتز، إجمالي الطاقة 250 واط.
2.4. متطلبات الهواء المضغوط: هواء مضغوط 4-8 بار، يفي بمعايير الجودة الصناعية.
2.5. للحصول على دقة كشف مثالية، يُنصح باختبار المنتجات بعد تبريدها. يجب تركيب الجهاز على قسم ناقل مستقيم بطول 1.5-2 متر.
3. البنية والمظهر
3.1. الأبعاد الكلية: كما هو موضح في مخطط التصميم
3.2. هيكل الإطار: مصنوع من الفولاذ المقاوم للصدأ 304، ومدمج مع نظام النقل
3.3. الوزن التقريبي: 100 كجم
ثالثًا: احتياطات السلامة
قبل تشغيل هذه المعدات، يرجى اتباع إرشادات السلامة التالية:
3.1. لا يجوز تشغيل الآلة إلا من قبل الأفراد الحاصلين على تدريب أساسي على المعدات.
3.2. يجب أن تتم أعمال الصيانة والخدمة بواسطة متخصصين مؤهلين.
3.3. تأكد من وجود كافة تحذيرات السلامة وأجهزة الحماية في أماكنها قبل التشغيل.
3.4. لا تقم بتشغيل الجهاز والغطاء مفتوح. يجب فتح الغطاء فقط عند فصل كل من الطاقة الكهربائية والهواء المضغوط.
3.5. أبقِ يديك بعيدًا عن قضيب توصيل أسطوانة الرفض أثناء التشغيل.
3.6. لا تقم بحجب أو لمس المستشعر الكهروضوئي أثناء تشغيل النظام، لأن ذلك قد يتسبب في تشغيل خاطئ لجهاز الرفض ويشكل خطرًا على السلامة.
3.7. لا تفصل التوصيلات الكهربائية أثناء تشغيل النظام، وذلك لمنع تلف المكونات الإلكترونية.
3.8. أثناء الصيانة، قم بوضع علامات تعريف السلامة بوضوح على المعدات لتجنب التشغيل العرضي.
3.9. عند توصيل الأجهزة الخارجية، تأكد من إيقاف تشغيل كلا النظامين. أعد توصيل الطاقة فقط بعد إتمام جميع التوصيلات.
3.10. نظرًا لأن المكونات الإلكترونية حساسة للتفريغ الكهروستاتيكي، يجب تأريض الإطار وخزانة التحكم بشكل موثوق.
