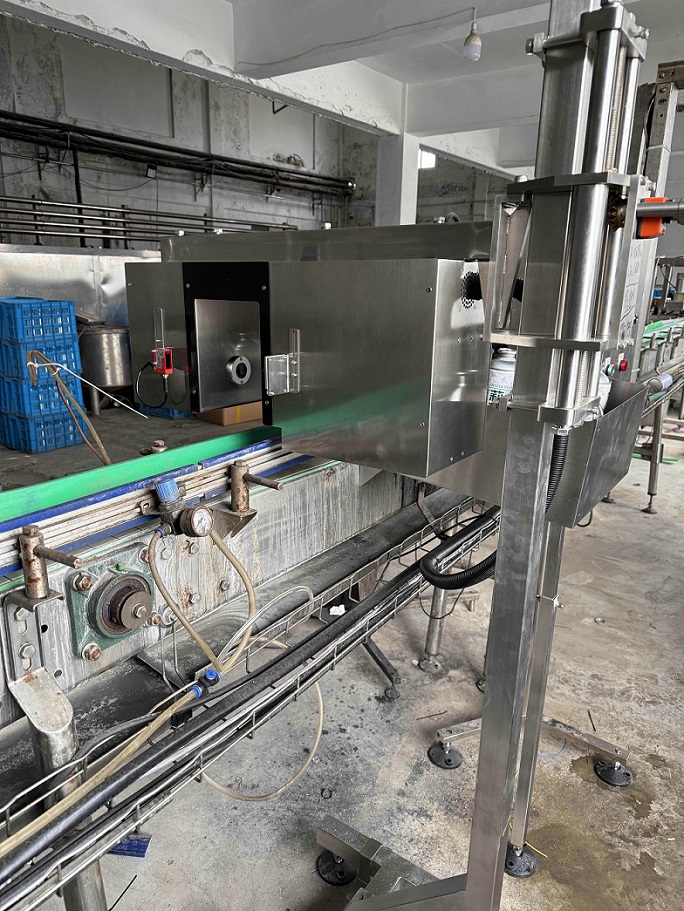

آلة كشف مستوى السائل

1. استخدام واجهة رسومية بين الإنسان والآلة، بديهية وملموسة

2. سرعة المعالجة سريعة، ودقة التفتيش عالية، ويمكن أن تصل السرعة القصوى إلى 50000 نبضة في الساعة

3. عملية بسيطة وسهلة لموظفي خط الإنتاج

4. فحص متعدد الزوايا، لا توجد زاوية ميتة، تدخل يدوي أقل، معدل نقرة خاطئة منخفض

5. باستخدام مصدر ضوء LED عالي السطوع، سطوع قابل للتعديل، عمر طويل، توفير الطاقة، صيانة مجانية

اتصل الآن واتساب

تفاصيل المنتج

I. نظرة عامة على معدات المشروع

اسم المشروع: غطاء زجاجة PET، حلقة منع السرقة، مستوى السائل، ونظام فحص الطباعة بالحبر النفاث
وصف المشروع: تم تصميم هذا النظام لفحص زجاجات PET بحثًا عن العيوب المتعلقة بالأغطية وحلقات منع السرقة ومستويات السوائل والطباعة النافثة للحبر، وإزالة الزجاجات غير المطابقة تلقائيًا من خط الإنتاج.
الحد الأقصى للإنتاج: 60,000 زجاجة/ساعة
الحاوية المناسبة: زجاجات PET
نطاق سعة المنتج: 200 مل – 2 لتر

II. الظروف البيئية

ارتفاع التشغيل: 5-3000 متر فوق مستوى سطح البحر
درجة حرارة التشغيل: 5 درجة مئوية – 40 درجة مئوية
الرطوبة النسبية: 50% – 65% رطوبة نسبية
متطلبات المصنع: يجب أن يتوافق موقع الإنتاج مع المعايير الوطنية فيما يتعلق بتسوية الأرضية، وسعة التحمل، وغيرها من الظروف لضمان التشغيل المستقر للمعدات.
شروط التخزين: بعد التسليم، يجب تخزين المكونات والمعدات في منشآت مطابقة للمعايير ذات الصلة. يجب إجراء عمليات تشحيم وصيانة دورية أثناء التخزين لمنع تلف السطح أو تآكله أو تشوهه، مما قد يؤثر على التركيب أو التشغيل أو التشغيل التجريبي.

ثالثا. ظروف تشغيل المعدات

مصدر الطاقة: 220 فولت، 50 هرتز، أحادي الطور (سيتم توفيره من قبل العميل؛ يجب تأكيد الجهد غير القياسي مسبقًا حيث قد يؤثر على المواصفات ووقت التسليم والتسعير).
إجمالي استهلاك الطاقة: حوالي 2.4 كيلو واط
جهد التحكم: 24 فولت تيار مستمر
الهواء المضغوط: 4-12 باسكال (يجب على العميل توفير توصيل خط الأنابيب من مصدر الهواء إلى الوحدة الرئيسية).

رابعا. وصف المعدات

موقع التثبيت
يتم تركيبها على خط الإنتاج في نقطة التفتيش المحددة.
نطاق التفتيش

قبعة مفقودة
غطاء فوق الارتفاع
قبعة مائلة
حلقة مكافحة السرقة مكسورة أو تالفة
انخفاض مستوى السائل
رمز نفث الحبر مفقود
الطباعة النافثة للحبر المفرطة

مبدأ الكشف

عندما تمر كل زجاجة PET عبر مستشعر تحديد المواقع، تقوم وحدة التحكم بتسجيل معرف الزجاجة مع إشارة التشفير المقابلة.
يُشغّل مستشعر تحديد الموقع نظام الكاميرا لالتقاط صور للغطاء، ومستوى السائل، وطباعة الحبر النفاث. تُعالج هذه الصور بواسطة معالج الصور، وتُعرض النتائج آنيًا على واجهة الآلة البشرية (HMI)، وتُرسل في الوقت نفسه إلى وحدة التحكم المنطقية القابلة للبرمجة (PLC) لتقييم العيوب.
إذا تم اكتشاف عيب، تصدر وحدة التحكم أمرًا إلى الرافض، والذي يقوم بإزالة الزجاجة المحددة من الخط وفقًا لمعرفها.

4. المكونات الميكانيكية للمعدات

نموذج	اسم	عناصر	الوصف الوظيفي	ملاحظة
1	خزانة التوزيع	يتكون من معالج الصور، ومعالج الواجهة، ووحدة التحكم بالضوء، ووحدة التحكم المنطقية القابلة للبرمجة.	يوفر الطاقة للنظام بأكمله، ويعالج الصور، ويتحكم في رفض المنتجات المعيبة.
2	وحدة الكشف	مصدر ضوء LED، وكاميرا CCD الصناعية، والمستشعر.	يلتقط صورًا لزجاجات PET بشكل ديناميكي.
3	جهاز الرفض	المكونات الرئيسية تشمل صمامات الملف اللولبي والمكونات الميكانيكية.	يستقبل الإشارات ويتحكم في رفض المنتجات المعيبة.

5. التركيب الكهربائي للمعدات

نموذج	اسم	وحدة	ملاحظات العلامة التجارية	كمية
1	كمبيوتر صناعي مدمج للتصوير (4 منافذ إيثرنت) i5+4G+120G	وحدة	تايوان تشاوين، مقاومة للغبار، سرعة معالجة سريعة، واستقرار ممتاز	1
2	كاميرا رقمية عالية السرعة جيجابت من داهوا	وحدة	الدقة 680 × 480، مستوردة من كندا، علامة تجارية رائدة في الصناعة	4
3	وحدة إدخال وإخراج الكاميرا	تعيين	صنع في الصين	4
4	عدسة	قطعة	كومبيوت 6 ميجابكسل، 12 مم	4
5	كاميرا-كابل 50/30 خطًا	قطعة	صُنع في الصين، 5 أمتار	4
6	مصدر طاقة تيار مستمر MW.24v 75/120W (DRP-75/120-24)	قطعة	تايوان تعني حسنا	2
7	بلك	قطعة	ماوتونغ طورت بشكل مستقل	1
8	شاشة تعمل باللمس	قطعة	تايوان IEI 15 بوصة	1
9	وحدة تحكم مصدر الضوء	وحدة	تم تصميمه خصيصًا في الصين، تشغيل غير متزامن بأربعة اتجاهات، وتكنولوجيا التحكم في وميض الشاشة، مما يطيل عمر مصدر الضوء بشكل كبير	1
10	مصدر ضوء الصورة	وحدة	إضاءة سطحية مخصصة، والأشعة تحت الحمراء، والأزرق	4
11	خزانة توزيع الطاقة	قطعة	صُنع في الصين، مادة 304، مصقولة، مخللة، مؤكسدة، ومصقولة	1
12	رافض أحادي المرحلة أحادي	قطعة	مخصص، نوع الدفع الهوائي، مادة 304	1
13	رفض اسطوانة الوحدة	قطعة	أسطوانة Norgren عالية السرعة، المملكة المتحدة	1
14	صمام الملف اللولبي لوحدة الرفض	قطعة	صمام الملف اللولبي عالي السرعة MAC، الولايات المتحدة، سرعة استجابة 4.9 مللي ثانية	1
15	التشفير	قطعة	صُنع في الصين، هودي، نوع تزايدي	1
16	المكونات الكهربائية ذات الجهد المنخفض	قطعة	شنايدر، فرنسا	عديد
17	نظام معالجة الصور	قطعة	تم تطوير Maotong بشكل مستقل، ويمكن تطوير V3.0 وفقًا لاحتياجات العملاء	1
18	وحدة تبريد المعدات الخاصة - مكيف الهواء الصناعي	قطعة	شنغهاي عالية الجودة، سعة التبريد 320 واط	1
19	الكتل الطرفية	قطعة	هانيويل، الولايات المتحدة الأمريكية	عديد
20	جهاز استشعار كهروضوئي	قطعة	ليوز، أورورا PNP	1
21	المكونات الكهربائية الأخرى	قطعة	-	عديد
22	مواد الخزانة ومعالجة السطح	قطعة	مادة 304، أجزاء ميكانيكية من igus®، مصقولة، مخللة، مؤكسدة، ومصقولة.	1
23	ضوء التنبيه	-		عديد
24	فاصل الزيت عن الماء	-	شنايدر برج ضوء ثلاثي الألوان	عديد
25	تتابع	قطعة		1
26	مادة زجاجية	قطعة	إيرتاك	1

6. مخطط هيكل خزانة الاختبار

آلة كشف مستوى السائل

تحديد مستوى السائل (تحديد مستوى السائل في المحطتين الأولى والثالثة)

آلة كشف مستوى السائل

فحص الطباعة النافثة للحبر (المحطة 2، فحص الطباعة النافثة للحبر بكاميرا واحدة)

7. فحص الغطاء

تستخدم هذه الوحدة ثلاث كاميرات CCD موضوعة بزوايا مختلفة لالتقاط صور للزجاجات، مما يقلل من البقع العمياء. مزودة بعدسات بصرية متخصصة، تقوم بتصفية الضوء الوارد من جميع الاتجاهات للحصول على صور عالية الجودة. يُستخدم النظام بشكل أساسي لتحديد عيوب الأغطية، بما في ذلك الأغطية المفقودة، والأغطية غير المحاذية، والأغطية المائلة، والأغطية التالفة.

آلة كشف مستوى السائل

صور أغطية زجاجات PET الملتقطة بواسطة كاميرا CCD

8. كشف مستوى السائل

تستخدم هذه الوحدة كاميرا CCD لالتقاط صور أمامية لمستوى السائل، مما يضمن ظهور سطح السائل شبه أفقي عند ثبات الزجاجة. ومن خلال تقنيات معالجة الصور، يُعرض الجزء الموجود أسفل مستوى السائل باللون الأسود، بينما يظهر الجزء الفارغ أعلاه باللون الأبيض. وتُطبق خوارزمية خاصة للتمييز بدقة بين مستوى السائل أعلى أو أقل من الحد المحدد مسبقًا.

آلة كشف مستوى السائل

9. فحص الطباعة النافثة للحبر

تستخدم هذه الوحدة كاميرا CCD لالتقاط صور أمامية لرموز الحبر النفاث على كلٍّ من الزجاجات والأغطية. تُعالَج الصور المُلتقطة رقميًا وتُحلَّل لتحديد أي عيوب في جودة الطباعة. تُرفض الزجاجات التي تحمل علامات حبر نفاث غير مطابقة تلقائيًا وبدقة. يدعم النظام فحص الأغطية الصفراء بالحبر الأسود والأغطية السوداء بالحبر الأبيض.

آلة كشف مستوى السائل

عينة من تأثير معالجة التعرف على الصور

10. دقة الكشف

عناصر التفتيش	محتويات التفتيش	دقة الكشف	معدل الرفض
فحص غطاء الزجاجة	لا يوجد غطاء	——	≥99.99%
	قبعة عالية	>0.8 مم	≥99.98%
	قبعة ملتوية	>0.8 مم	≥99.5%
	حلقة الأمان منفصلة بنسبة 100%	فجوة ＞1 مم	≥99.99%
	حلقة الأمان مكسورة بنسبة >70%	فجوة ＞1 مم	≥98.32%
	حلقة الأمان مكسورة بنسبة >50%	فجوة ＞1 مم	≥95.78%
	حلقة الأمان مفقودة بنسبة 100٪	——	≥99.99%
	حلقة الأمان مفقودة بنسبة 70%	——	≥98.21%
	حلقة الأمان مفقودة بنسبة 50٪	——	≥95.78%
عناصر التفتيش	كشف مستوى السائل (العالي والمنخفض)	3 مم أقل (أو أعلى) من المعيار	≥99.92%
فحص غطاء الزجاجة	لا توجد طباعة نفث الحبر		≥99.99%
	الطباعة بالحبر النفاث بشكل عام مفقودة بنسبة 50%		≥99.95%
	إجمالي الطباعة بالحبر النفاث مفقود بنسبة 30%		≥99.9%
	إجمالي الطباعة بالحبر النفاث مفقود بنسبة 20%		≥99.8%
	تكون طباعة الحبر النفاث غير واضحة بدرجة كافية لإزالة أحرف الحبر النفاث بعد المعالجة		≥99.99%
