أولاً: معايير المعدات ووصف الموقع
1. نظرة عامة على المشروع
1.1 اسم المشروع: نظام فحص العلب الفارغة
1.2 الوصف: يعتمد هذا النظام على تقنية رؤية آلية متطورة لإجراء فحص آلي كامل وغير تلامسي ومباشر للعلب الفارغة. ويكشف عن تشوه فوهة العلبة، والانبعاجات، والأجسام الغريبة على جسم العلبة، والمواد الغريبة داخل العلبة، والعلب ذات الضغط المنخفض.
1.3 السعة المقدرة: 1000 علبة/دقيقة
1.4 نوع العبوة: علب من قطعتين
1.5 نطاق حجم المنتج: 100 مل - 600 مل
2. الظروف البيئية
ارتفاع التشغيل: 5-3000 متر فوق مستوى سطح البحر
نطاق درجة الحرارة: 5 درجة مئوية - 40 درجة مئوية
الرطوبة النسبية: 50%–65%
متطلبات المصنع: يجب أن تتوافق استواء الأرضية وقدرة تحمل الأحمال مع المعايير الوطنية لضمان التشغيل السليم للآلة.
متطلبات التخزين: عند التسليم، يجب تخزين جميع الأجزاء والمعدات وفقًا للمعايير الوطنية. يلزم توفير التشحيم والصيانة الكافيين أثناء التخزين لمنع تلف الأسطح أو تشوهها، مما قد يؤثر على التركيب والتشغيل والأداء.
3. ظروف التشغيل
مستوى الضوضاء: ≤85 ديسيبل (قد تختلف المستويات الفعلية حسب نوع الحاوية وحمل الآلة والبيئة الصوتية).
مزود الطاقة:
الجهد الكهربائي: 220 فولت، 50 هرتز، أحادي الطور (يتم توفيره من قبل العميل؛ يجب تحديد الفولتيات الخاصة مسبقًا لأنها قد تؤثر على المواصفات ووقت التسليم والتسعير).
إجمالي استهلاك الطاقة: ~1.0 كيلوواط
جهد التحكم: 24 فولت تيار مستمر
4. وصف المعدات
4.1 نظرة عامة على النظام

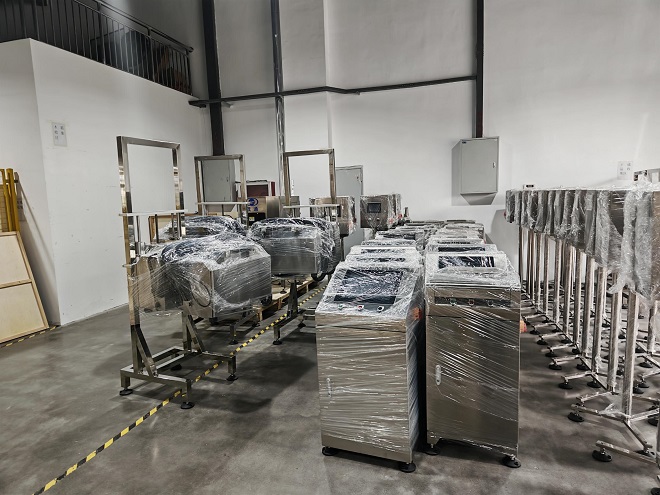

اسم الجهاز: كاشف العلب الفارغة
الموديل: MT-YLG-KG-C1-01
الكمية: طقم واحد
قدرة الفحص: 1000 علبة/دقيقة
العبوة المناسبة: علب من قطعتين
التوافق مع خطوط الإنتاج: سعة تصل إلى 1000 علبة/دقيقة
موضع التركيب: على ناقل أحادي المسار قبل آلة التعبئة
الوظيفة: فحص العلب الفارغة بحثًا عن عيوب مثل تشوه الفم، والتمزق، وحواف على شكل حرف V، والقلابات، والانبعاجات، وتلوث الجسم، والمواد الغريبة الداخلية، ورفض العلب المعيبة تلقائيًا عبر الإنترنت.
4.2 مبدأ النظام والعملية والتثبيت
عملية العمل:
يقوم مستشعر تحديد المواقع باكتشاف العلبة الواردة، وتسجيل معرفها، وتسجيل قيمة المشفر من خلال وحدة التحكم.
يتم تشغيل الكاميرا لالتقاط صورة العلبة، ثم يقوم معالج الصور بتحليلها. تُرسل النتائج إلى واجهة المستخدم لعرضها مباشرةً، وإلى وحدة التحكم لاتخاذ قرارات الرفض.
يستقبل جهاز التحكم المنطقي القابل للبرمجة (PLC) أمر الرفض ويرسل إشارة إلى جهاز الرفض لإزالة العلبة المعيبة التي تتوافق مع المعرف المسجل.
متطلبات التركيب:
يجب على العميل توفير قسم ناقل مستقيم بطول مترين.
يجب عدم ضغط العلب معًا؛ فالمسافة بين العلب تبلغ حوالي 2 سم أمر ضروري.
هذا الشرط بالغ الأهمية لضمان دقة الفحص الموثوقة.
4.3 وحدة الكشف عن العلب الفارغة
نطاق الفحص ودقته:
(سيتم تحديد التفاصيل وفقًا لقدرة اكتشاف العيوب وأداء النظام).
الشكل 5: علب فارغة معيبة
موقف الكشف
|
نوع العيب
|
دقة
|
توضيح
|
معدل الرفض
|
معدل الرفض الخاطئ
|
يمكن الفم
|
يمكن أن يسبب شقًا في الفم
|
1 مم × 1 مم |
≥99.9% |
≤0.05% |
|
تشوه حافة فوهة العلبة
|
ارتفاع البروز لأعلى أو لأسفل ≥ 2 مم أو طوله الأفقي ≥ 4 مم
|
≥99.9% |
|||
انخفاض عند مدخل الخزان
|
5% بشكل عام
|
≥99.9% |
|||
هل يمكن أن يكون شكل الفم بيضاويًا؟
|
≥1 سم |
≥99.9% |
|||
الأوساخ على حافة العلبة
|
2 مم × 2 مم، سمك ≥ 1 سم
|
≥99.9% |
|||
الجدار الداخلي للخزان
|
الأوساخ في منتصف الجدار الداخلي
|
3 مم × 3 مم، سمك ≥ 1 مم
|
≥99.9% |
||
الجزء السفلي من الجرة
|
مادة غريبة في منتصف قاع الخزان
|
3 مم × 3 مم، سمك ≥ 1 مم
|
≥99.9% |
||
مادة غريبة (معتمة) داخل الحلقة السفلية للخزان
|
3 مم × 3 مم، سمك ≥ 1 مم
|
≥99.9% |
|||
ثقب في منتصف قاع الخزان
|
3 مم × 3 مم |
≥99.9% |
|||
يمكن الجسم
|
هل يمكن أن يؤدي تشوه الجسم إلى
|
التشوه: 4 مم التشوه: ±1 مم
|
≥99.9% |
||
الوصف (يرجى القراءة بعناية)
|
يعتمد هذا الحل على طريقة فحص أحادية العدسة في محطة واحدة، والغرض الرئيسي منها هو التحكم بدقة عالية في فوهة العلبة، والعلب المسطحة الكبيرة، والأجسام الغريبة الكبيرة. ونظرًا لأن العمليات اللاحقة تتضمن الغسل بالماء الساخن والتعبئة بالنيتروجين، فقد تُزال الأجسام الغريبة الصغيرة بالماء الساخن. لذلك، ستكون دقة الكشف عن الأجسام الغريبة الصغيرة والتشوهات الطفيفة في جدار العلبة أقل.
|
||||
